Thermometer Mit Thermometersensor (Falls Vorhanden) Und Abdeckleisten Anbauen - Viessmann VITOCELL 100-B CVB Montage- Und Serviceanleitung Für Die Fachkraft

Montageablauf
400 und 500 l Inhalt

Thermometer mit Thermometersensor (falls vorhanden) und Abdeckleisten anbauen

4.
2.
3.

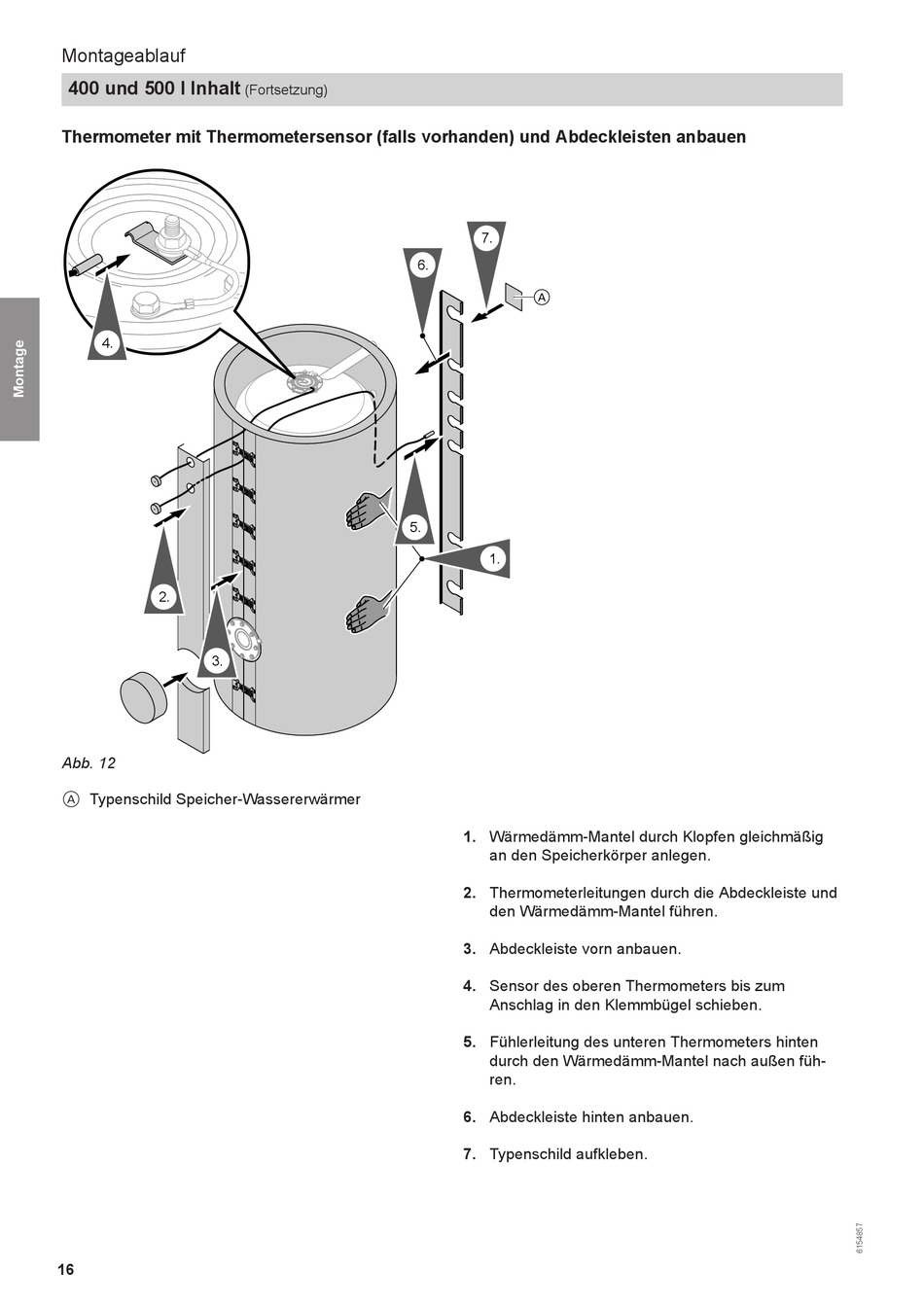

Abb. 12
A Typenschild Speicher-Wassererwärmer
16
(Fortsetzung)
6.
5.
7.
A
1.
1. Wärmedämm-Mantel durch Klopfen gleichmäßig
an den Speicherkörper anlegen.
2. Thermometerleitungen durch die Abdeckleiste und
den Wärmedämm-Mantel führen.
3. Abdeckleiste vorn anbauen.
4. Sensor des oberen Thermometers bis zum
Anschlag in den Klemmbügel schieben.
5. Fühlerleitung des unteren Thermometers hinten
durch den Wärmedämm-Mantel nach außen füh-
ren.
6. Abdeckleiste hinten anbauen.
7. Typenschild aufkleben.
