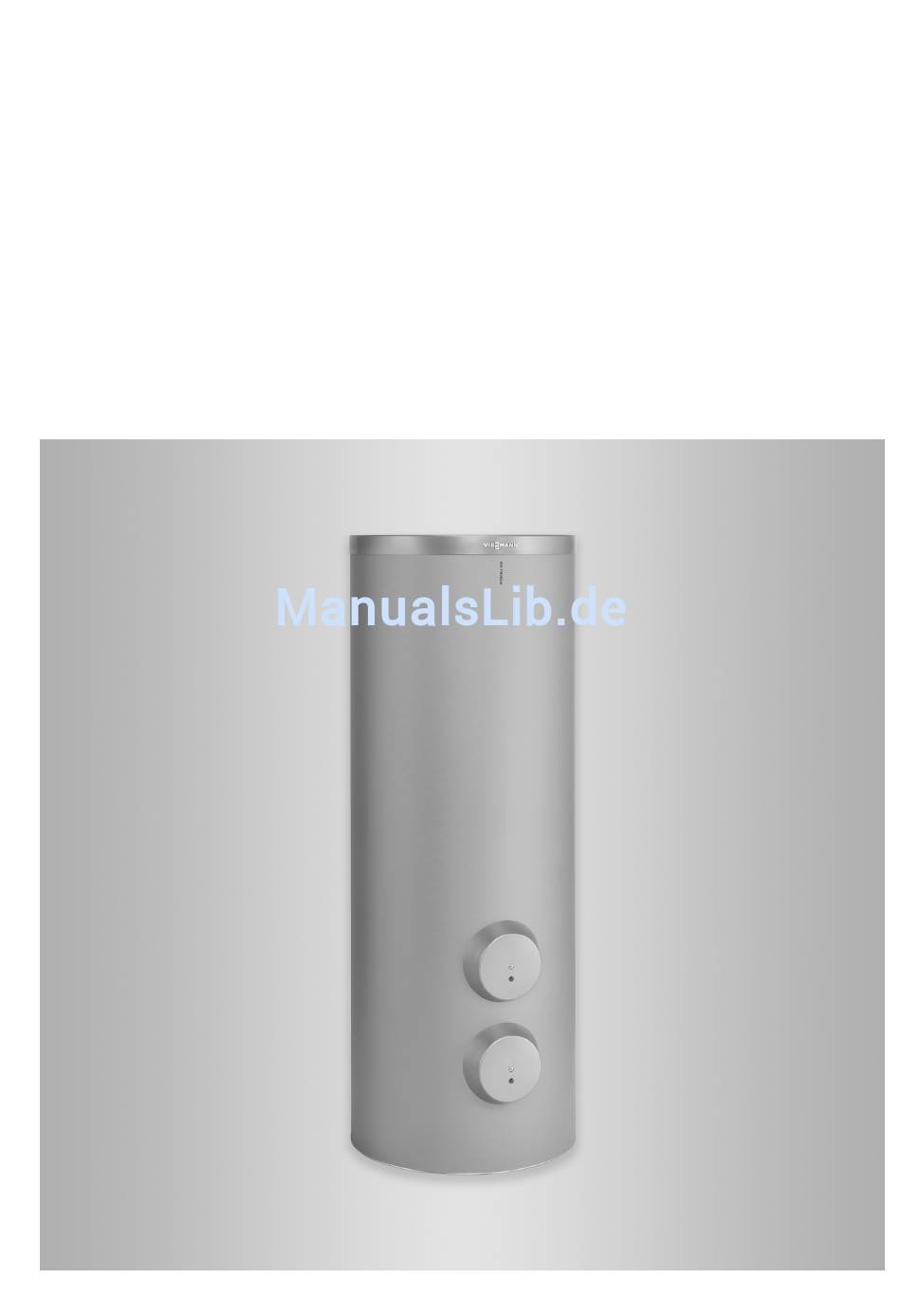

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-B Typ CVE Speicher-Wassererwärmer VITOCELL 100-B Nach Montage entsorgen! 5549 098 5/2015...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Dieses Zeichen warnt vor Personenschäden. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Information Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitocell 100-B, Typ CVE ..............■ Montagehinweise Montagevorbereitung ................Anschlüsse ..................■ Hinweise zur Aufstellung ..............■ Montageablauf Anodenanschluss prüfen ............... Deckel anbauen ..................Speichertemperatursensoren einbauen ..........Heizwasserseitig anschließen ............... Anlagenschema mit Heizkessel ............10 ■... -
Seite 4: Symbole
Symbole Symbol Bedeutung Verweis auf anderes Dokument mit weiter- führenden Informationen Arbeitsschritt in Abbildungen: Die Nummerierung entspricht der Reihen- folge des Arbeitsablaufs. Warnung vor Sach- und Umweltschäden Spannungsführender Bereich Besonders beachten. Bauteil muss hörbar einrasten. ■ oder Akustisches Signal ■ Neues Bauteil einsetzen. -
Seite 5: Produktinformation
Bestimmungsgemäße Verwendung (Fortsetzung) Die gesetzlichen Bestimmungen, insbesondere zur Trinkwasserhygiene, sind einzuhalten. Produktinformation Vitocell 100-B, Typ CVE Emaillierter, innenbeheizter Speicher-Wassererwärmer zur Trinkwassererwärmung in Verbindung mit Photo- voltaikanlagen ■ Speicherinhalt und Gewicht siehe Seite 13. Mit Elektro-Heizeinsatz-EHT. ■ Geeignet für Anlagen nach DIN 1988, ■... -
Seite 6: Montagevorbereitung
Montagevorbereitung Anschlüsse Ansicht von hinten Ansicht von vorn Abb. 2 Abb. 1 Leitungsdurchführung für Netzanschlussleitungen: Zirkulation Regelung (schwarz) und Elektro-Heizeinsatz-EHT Heizwasserrücklauf (grau) Tauchhülse 2 für Temperatursensor Warmwasser Kaltwasser Heizwasservorlauf Besichtigungsöffnung Tauchhülse 1 für Temperatursensor Elektro-Heizeinsatz-EHT Hinweise zur Aufstellung Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. - Seite 7 Montagevorbereitung (Fortsetzung) Speicher-Wassererwärmer mit Elektro-Heizeinsatz- EHT aufstellen ≥ Abb. 3 Mindestabstand einhalten.
-
Seite 8: Anodenanschluss Prüfen
Anodenanschluss prüfen Abb. 4 Magnesiumanode Masseleitung Deckel anbauen Abb. 5 Typenschild... -
Seite 9: Speichertemperatursensoren Einbauen
Speichertemperatursensoren einbauen Achtung Um Geräteschäden zu vermeiden, dürfen elekt- rische Leitungen keine heißen Teile berühren. Für ausreichenden Wärmeschutz zwischen elektrische Leitungen und wärmeführenden Rohren sorgen. Abb. 6 Tauchhülse für Speichertemperatursensor ■ Sensor nicht mit Isolierband umwickeln. Speichertemperatursensor außen an der Andrückfe- ■... -
Seite 10: Anlagenschema Mit Heizkessel
Heizwasserseitig anschließen (Fortsetzung) Anlagenschema mit Heizkessel Erwärmung des Trinkwassers durch Elektro-Heizein- ■ satz-EHT in Verbindung mit Photovoltaik-Modulen ■ Wärmezufuhr zur Nacherwärmung oder Erwärmung des Trinkwassers durch einen Heizkessel über die obere Heizwendel Abb. 7 KW Kaltwasser WW Warmwasser Speicher-Wassererwärmer Wärmeerzeuger Heizkreis Speichertemperatursensor (heizwasserseitig) Thermostatischer Mischautomat... -
Seite 11: Sicherheitsventil
Trinkwasserseitig anschließen (Fortsetzung) Abb. 8 Membran-Druckausdehnungsgefäß Durchflussregulierventil Entleerung Manometeranschluss Warmwasser Rückflussverhinderer Thermostatischer Mischautomat Kaltwasser Beobachtbare Mündung der Ausblaseleitung Trinkwasserfilter Sicherheitsventil Druckminderer Absperrventil Rücklaufverhinderer/Rohrtrenner Sicherheitsventil Die Anlage muss zum Schutz vor Überdruck mit einem Die Ausblaseleitung des Sicherheitsventils darf nicht bauteilgeprüften Membran-Sicherheitsventil ausgerüs- verschlossen werden. -
Seite 12: Netzanschluss
Zusätzlich empfehlen wir die Installation einer allstrom- sensitiven Fehlerstrom-Schutzeinrichtung 30 mA (FI-Klasse B ) für Gleich(fehler)ströme, die durch energieeffiziente Betriebsmittel entstehen kön- nen. Anschlussleitungen Elektro-Heizeinsatz H05VV-F 3G 2,5 Farbe der Leitung: Grau Adernzuordnung: siehe Serviceanleitung „Vitocell 100-B, Typ CVE“, Kapitel „Elektro-Heizeinsatz-EHT“ Inbetriebnahme Serviceanleitung... -
Seite 13: Technische Daten
Technische Daten Speicherinhalt DIN-Register-Nr. beantragt Bereitschaftswärmeaufwand kWh/24 h 1,79 nach DIN EN 12897 : 2006 Abmessungen Länge ( Gesamtbreite 712,5 Höhe 1704 Kippmaß 1750 Gewicht Heizwasserinhalt (Heizwendel) Anschlüsse Heizwendel (Außengewinde) Kaltwasser, Warmwasser (Außengewinde) Zirkulation (Außengewinde) Steatit Heizeinsatz ( Elektro-Heizeinsatz-EHT Speicherinhalt (Nennleistung) Nennspannung 1/N/PE 230 V/50 Hz... - Seite 16 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
