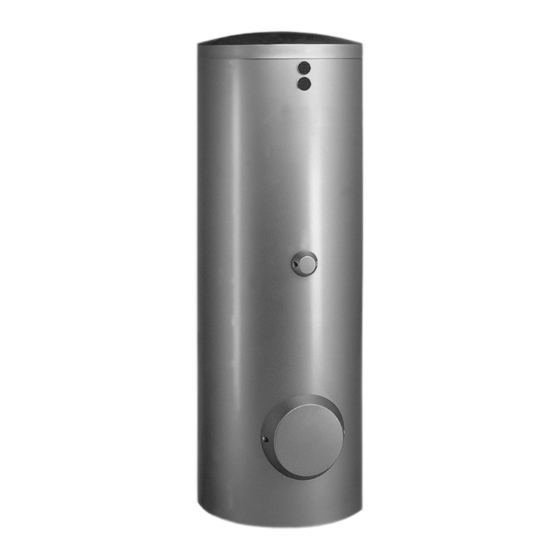

Viessmann 100-B Montageanleitung
Bivalenter speicher-wassererwärmer, 300 bis 500 liter
Vorschau ausblenden
Andere Handbücher für 100-B:
- Montage- und serviceanleitung für die fachkraft (32 Seiten) ,
- Serviceanleitung für die fachkraft (28 Seiten) ,
- Serviceanleitung (24 Seiten)
Verwandte Anleitungen für Viessmann 100-B
Inhaltszusammenfassung für Viessmann 100-B

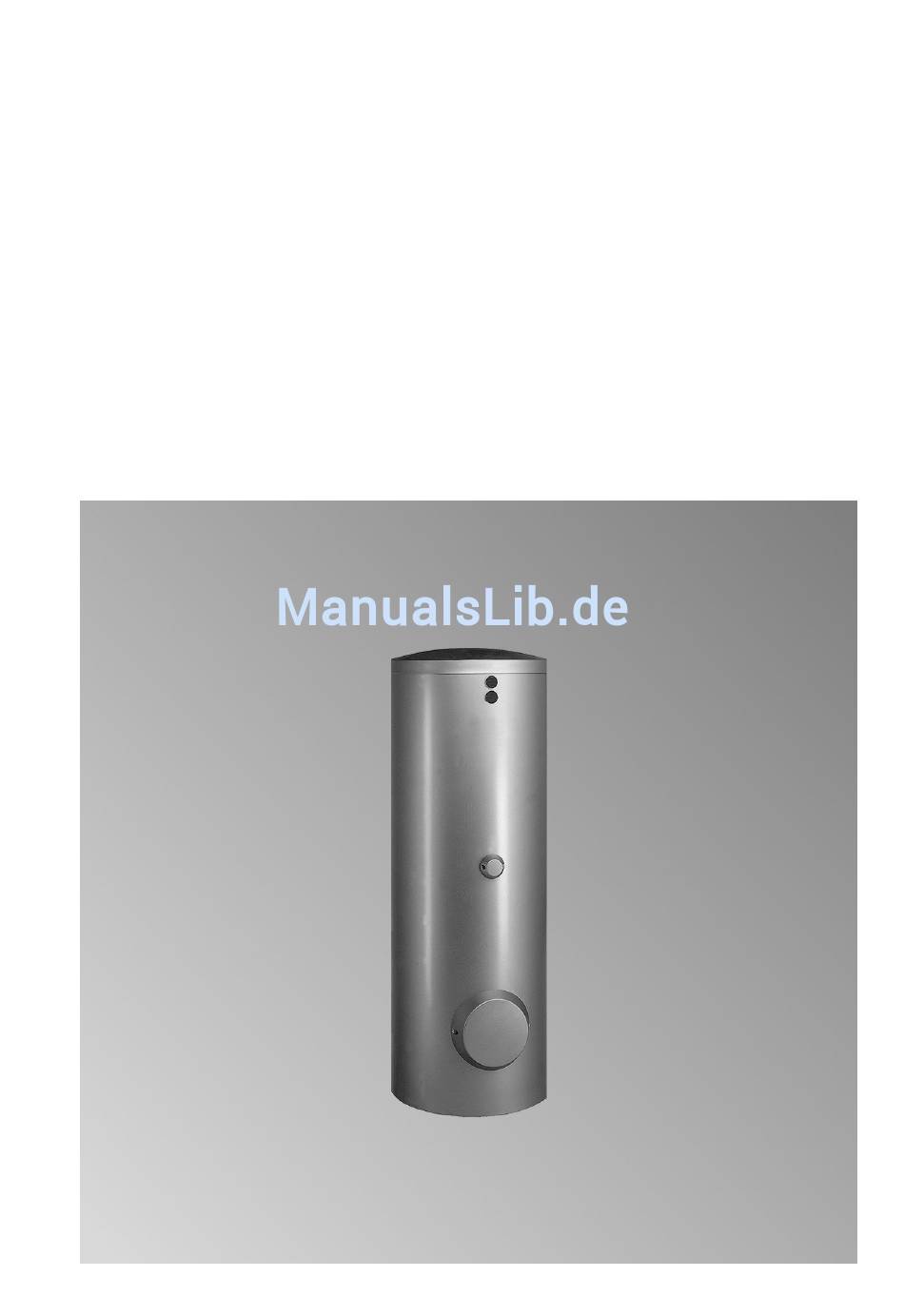

- Seite 1 Montageanleitung für die Fachkraft Speicher 100-B Speicher 100-W Typ CVB Bivalenter Speicher-Wassererwärmer, 300 bis 500 Liter Speicher 100-B Speicher 100-W Nach Montage entsorgen! 5671 146 9/2012...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagehinweise Produktinformation....................■ Anschlüsse......................■ Hinweise zur Aufstellung................... Montageablauf Speicher-Wassererwärmer 300 Liter..............■ Thermometer mit Thermometerfühler einbauen (falls vorhanden)....■ Anodenanschluss prüfen und Deckel anbauen..........Speicher-Wassererwärmer 400 und 500 Liter............■ Speicher-Wassererwärmer aufstellen und Wärmedämm-Matte unten anbauen ■ Wärmedämm-Mantel anbauen................. 10 ■... -
Seite 4: Produktinformation
Produktinformation Emaillierter, innenbeheizter Speicher- Zusätzlich ist die Verwendung eines Wassererwärmer zur Trinkwassererwär- Elektro-Heizeinsatzes möglich. mung in Verbindung mit Solaranlagen, Inhalt: 300, 400 und 500 Liter. Heizkesseln, Wandgeräten und/oder Geeignet für Anlagen nach DIN 1988, Wärmepumpen für bivalenten Betrieb. EN 12828 und DIN 4753. Anschlüsse C Warmwasser D Speichertemperatursensor... -
Seite 5: Hinweise Zur Aufstellung
Produktinformation (Fortsetzung) Hinweise zur Aufstellung Achtung ■ Zur Bedienung des Temperaturreglers Die Wärmedämmung darf nicht (falls vorhanden) ausreichenden mit offener Flamme in Berührung Abstand zur Wand vorsehen. kommen. ■ Speicher-Wassererwärmer mit Stellfü- Vorsicht bei Löt- und Schweißar- ßen ausrichten. beiten. Hinweis Achtung Stellfüße nicht über 35 mm Gesamt-... -
Seite 6: Speicher-Wassererwärmer 300 Liter
Speicher-Wassererwärmer 300 Liter Thermometer mit Thermometerfühler einbauen (falls vorhanden) 1. Deckel und Flanschdämmung 4. ■ Sensorbefestigung liegt in der Ver- abnehmen. packung der Blende. ■ Thermometerfühler außen an der 2. Fühler des oberen Thermometers bis Andrückfeder der Sensorbefesti- zum Anschlag in den Klemmbügel gung (nicht in der Kehle) so befes- am Flanschdeckel einschieben. -
Seite 7: Anodenanschluss Prüfen Und Deckel Anbauen
Speicher-Wassererwärmer 300 Liter (Fortsetzung) 5. Sensorbefestigung mit Fühler bis zum Anschlag in die Tauchhülse ein- führen. Anodenanschluss prüfen und Deckel anbauen A Magnesiumanode C Thermometerleitung B Masseleitung D Typenschild... - Seite 8 Speicher-Wassererwärmer 300 Liter (Fortsetzung) Hinweis Typenschild aufkleben. ■ Die Thermometerleitung durch die Nut in der Flanschdämmung führen. ■ Falls kein Elektro-Heizeinsatz einge- baut wird, vordere Muffe mit beiliegen- dem Stopfen verschließen. ■ Falls keine Thermometer vorhanden sind, Abdeckungen auf die Löcher ste- cken.
-
Seite 9: Speicher-Wassererwärmer 400 Und 500 Liter
Speicher-Wassererwärmer 400 und 500 Liter Speicher-Wassererwärmer aufstellen und Wärmedämm-Matte unten anbauen A Beipack Typenschild Hinweis Falls kein Elektro-Heizeinsatz eingebaut wird, vordere Muffe mit beiliegendem Stopfen verschließen. -
Seite 10: Wärmedämm-Mantel Anbauen
Speicher-Wassererwärmer 400 und 500 Liter (Fortsetzung) Wärmedämm-Mantel anbauen... - Seite 11 Speicher-Wassererwärmer 400 und 500 Liter (Fortsetzung) Hinweis ■ Für die folgenden Arbeiten sind 2 Personen erforderlich. ■ Es dürfen keine Vliesreste durch die Speicheranschlüsse in den Speicher geraten. 1. Auf Speicherrückseite: 6 Klippver- 3. Die Klippverschlüsse auf der Spei- schlüsse auf das Kantenprofil des cherrückseite bis zum Anschlag rechten und linken Wärmedämm- zusammenschieben.
-
Seite 12: Thermometer Mit Thermometerfühler (Falls Vorhanden) Und Abdeckleisten Anbauen
Speicher-Wassererwärmer 400 und 500 Liter (Fortsetzung) Thermometer mit Thermometerfühler (falls vorhanden) und Abdeckleisten anbauen A Typenschild Speicher... -
Seite 13: Thermometerfühler Unten (Falls Vorhanden) Einbauen
Speicher-Wassererwärmer 400 und 500 Liter (Fortsetzung) 1. Wärmedämm-Mantel durch Klopfen 5. Fühlerleitung des unteren Thermo- gleichmäßig an den Speicherkörper meters hinten durch den Wärme- anlegen. dämm-Mantel nach außen führen. 2. Thermometerleitungen durch die 6. Abdeckleiste hinten anbauen. Abdeckleiste und den Wärmedämm- Mantel führen. -
Seite 14: Anodenanschluss Prüfen Und Deckel Anbauen
Speicher-Wassererwärmer 400 und 500 Liter (Fortsetzung) Anodenanschluss prüfen und Deckel anbauen A Magnesiumanode C Schriftzug B Masseleitung Speichertemperatursensor einbauen ■ Speichertemperatursensor liegt in der ■ Sensor nicht mit Isolierband umwi- Verpackung der Regelung. ckeln. ■ Sensorbefestigungen stecken in den ■ Sensorbefestigung mit Sensor bis Tauchhülsen. -
Seite 15: Speichertemperatursensor Bei Solarbetrieb Einbauen
Speichertemperatursensor einbauen (Fortsetzung) Speichertemperatursensor bei Solarbetrieb einbauen ■ Einschraubwinkel und Tauchhülse (Lieferumfang Speicher-Wasser- erwärmer) im Heizwasser-Rücklauf- anschluss (Solar-Rücklauf) eindich- ten. ■ Speichertemperatursensor (liegt Solarregelung bei) bis zum Anschlag in die Tauchhülse einführen und mit Klemmfeder befestigen. -
Seite 16: Heizwasserseitig Anschließen
Speichertemperatursensor bei Solarbetrieb… (Fortsetzung) Heizwasserseitig anschließen ■ Alle Rohrleitungen mit lösbaren Ver- Zulässige Temperaturen bindungen anschließen. ■ solarseitig 160 °C ■ Nicht benötigte Anschlüsse mit Rot- ■ heizwasserseitig 160 °C gusskappen verschließen. Zulässiger Betriebsdruck ■ Temperaturregler so einstellen, dass ■ solarseitig 10 bar die Trinkwassertemperatur im Spei- ■... -
Seite 17: Erwärmung Des Trinkwassers Durch Sonnenkollektoren
Heizwasserseitig anschließen (Fortsetzung) Erwärmung des Trinkwassers durch Sonnenkollektoren über die untere Heizwendel und Wärmezufuhr zur Nacherwärmung oder Erwärmung des Trinkwassers durch einen Heizkessel über die obere Heizwendel (Parallelbe- trieb) Sonnenkollektor Öl-/Gas-Heizkessel Befüllarmatur Heizkreis Solar-Handfüllpumpe KW Kaltwasser WW Warmwasser Speicher-Wassererwärmer... -
Seite 18: Erwärmung Des Trinkwassers Durch Wärmepumpe
Heizwasserseitig anschließen (Fortsetzung) Erwärmung des Trinkwassers durch Wärmepumpe über die obere und untere Heizwendel (Reihenschaltung der Heizwendeln) Speicher-Wassererwärmer Heizkreis Wärmepumpe KW Kaltwasser WW Warmwasser 3-Wege-Ventil 1. Regelung der Wärmezufuhr ein- 2. Nur bei Heizwasser-Vorlauftempera- bauen. turen über 110 °C: Zusätzlich einen bauteilgeprüften Sicherheitstemperaturbegrenzer ein- bauen, falls in der Anlage keiner vor- handen ist. -
Seite 19: Trinkwasserseitig Anschließen
Heizwasserseitig anschließen (Fortsetzung) Hierzu Doppelthermostat (Tempera- turwächter und Sicherheitstempera- turbegrenzer) einsetzen. Trinkwasserseitig anschließen ■ Für den trinkwasserseitigen Zulässige Temperatur: 95 °C Anschluss die DIN 1988 und die Zulässiger Betriebs- DIN 4753 beachten. druck: 10 bar c: Vorschriften des SVGW. Prüfdruck: 13 bar ■... -
Seite 20: Sicherheitsventil
Trinkwasserseitig anschließen (Fortsetzung) Rückschlagklappe, federbe- MAG-W Membran-Ausdehnungsge- lastet fäß, trinkwassergeeignet Beobachtbare Mündung der Rückflussverhinderer Ausblaseleitung Rückflussverhinderer/Rohr- Absperrventil trenner Durchflussregulierventil Sicherheitsventil Druckminderer Trinkwasserfilter Entleerung Warmwasser Kaltwasser Zirkulationsleitung Manometeranschluss Zirkulationspumpe Sicherheitsventil Die Anlage muss zum Schutz vor Über- Die Ausblaseleitung des Sicherheitsven- druck mit einem bauteilgeprüften Memb- tils darf nicht verschlossen werden. -
Seite 21: Potenzialausgleich Anschließen
Potenzialausgleich anschließen Potenzialausgleich nach den techni- c Den Potenzialausgleich nach den schen Anschlussbedingungen (TAB) technischen Vorschriften des örtli- des örtlichen Energieversorgungsunter- chen Energieversorgungsunter- nehmens und den VDE-Bestimmungen nehmens und den SEV Bestim- ausführen. mungen ausführen. Inbetriebnahme Serviceanleitung...
