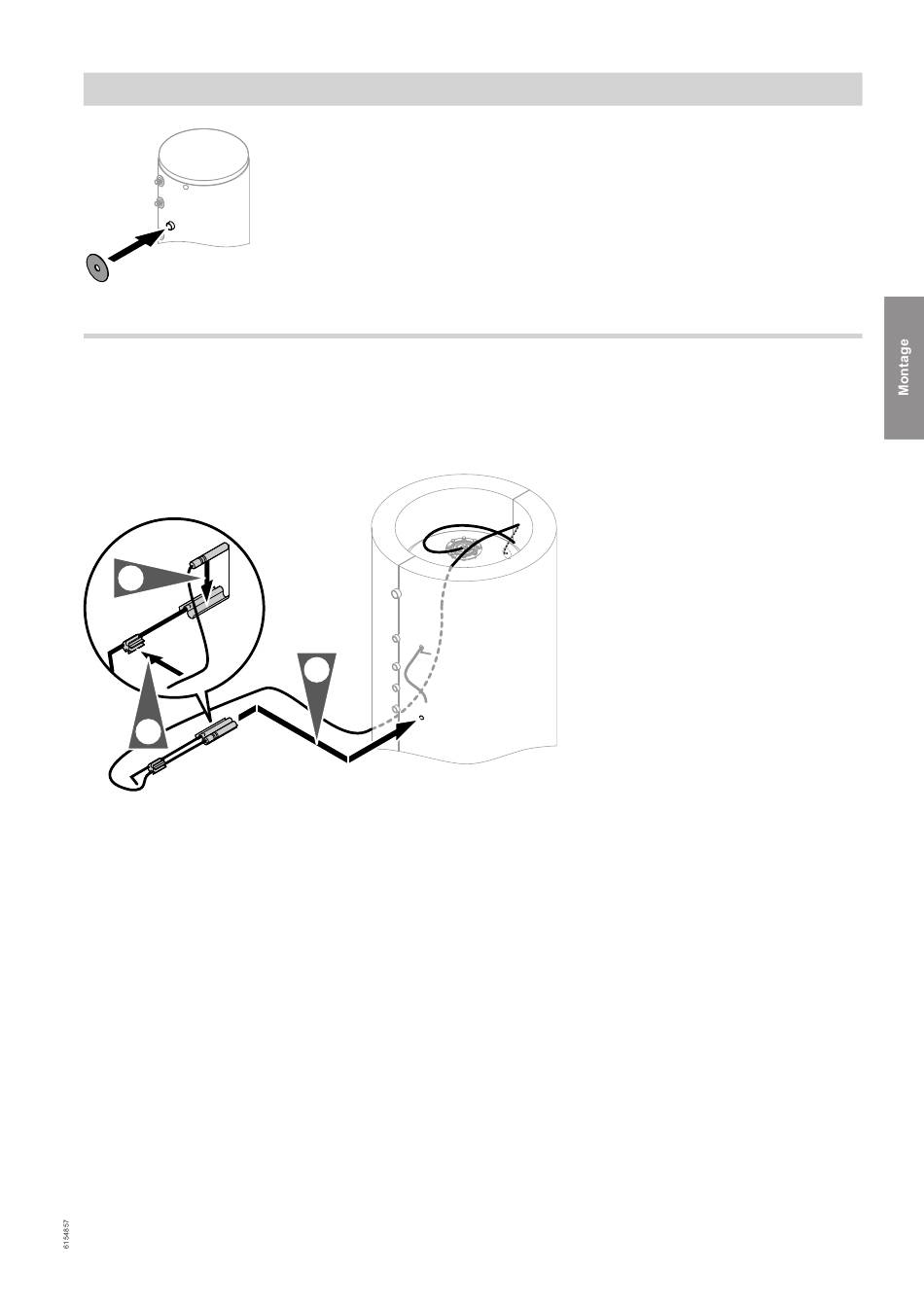

Thermometersensor unten (falls vorhanden) einbauen

■ Sensorbefestigung steckt in der Tauchhülse.
■ Thermometersensor außen an der Andrückfeder der
Sensorbefestigung (nicht in der Kehle) so befestigen,
dass er vorn mit der Feder abschließt.
1.
2.
Abb. 14
(Fortsetzung)
3.
8. Das Loch neben der Abdeckleiste unterhalb des
Thermometers mit Abdeckung (Rosette) verschlie-
ßen.
■ Sensor nicht mit Isolierband umwickeln.
■ Sensorbefestigung mit Thermometersensor bis zum
Anschlag in die Tauchhülse einführen.
