VIESMANN
VITOSOL 141-FM

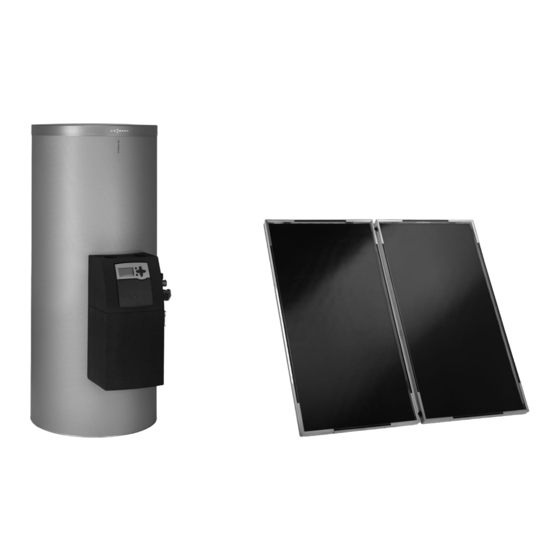

Solarpaket zur solaren Trinkwassererwärmung mit bivalentem Speicher-Wassererwärmer,
Solar-Divicon, Solarregelung, Sonnenkollektoren und Solarkomponenten
Planungsanleitung
Trinkwasser-Solarpaket
Vitocell 100-B/-W, Typ CVBA
Stehender Speicher-Wassererwärmer aus Stahl mit
Ceraprotect-Emaillierung und 2 Heizwendeln für die Behei-
zung durch Sonnenkollektoren und eine Nachheizung durch
den Heizkessel. Mit vormontierter Solar-Divicon und Elektro-
nikmodul SDIO/SM1A oder Vitosolic 100, Typ SD1.
Vitosol 100-FM, Typ SVKF/SVKG
Für den Einsatzbereich optimierte Flachkollektoren mit auto-
matischer Temperaturabschaltung ThermProtect. Zur senk-
rechten Aufdachmontage oder Dachintegration (Farbe des
Eindeckrahmens dunkelblau).
5683020 DE
3/2024
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitocell 100-W CVBA
Inhaltszusammenfassung für Viessmann Vitocell 100-W CVBA
- Seite 1 VIESMANN VITOSOL 141-FM Solarpaket zur solaren Trinkwassererwärmung mit bivalentem Speicher-Wassererwärmer, Solar-Divicon, Solarregelung, Sonnenkollektoren und Solarkomponenten Planungsanleitung Trinkwasser-Solarpaket Vitocell 100-B/-W, Typ CVBA Stehender Speicher-Wassererwärmer aus Stahl mit Ceraprotect-Emaillierung und 2 Heizwendeln für die Behei- zung durch Sonnenkollektoren und eine Nachheizung durch den Heizkessel.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Grundlagen 1. 1 Kollektoren mit ThermProtect ..................Trinkwasser-Solarpaket 2. 1 Produktbeschreibung ....................■ Systemdarstellung ....................■ Auslieferungszustand ....................Vitosol 100-FM 3. 1 Produktbeschreibung ....................3. 2 Technische Angaben ....................■ Technische Daten ....................■ Abmessungen ......................■ Wirkungsgradkennlinie .................... Vitocell 100-B/-W 4. - Seite 3 Inhaltsverzeichnis (Fortsetzung) Stichwortverzeichnis ............................VIESMANN VITOSOL 141-FM...
-
Seite 4: Grundlagen
Grundlagen 1.1 Kollektoren mit ThermProtect Das Solarpaket Vitosol 141-FM ist mit Kollektoren mit der schalten- den Absorberbeschichtung ThermProtect ausgestattet. Die Flachkollektoren Vitosol FM zeichnen sich durch ihre einzigar- Bei schaltenden Kollektoren gelten aus wirtschaftlichen Gesichts- tige Absorberbeschichtung aus. Diese Beschichtung ändert in punkten die gleichen Regeln zur Dimensionierung, wie bei her- Abhängigkeit der Temperatur die optischen Eigenschaften. -
Seite 5: Trinkwasser-Solarpaket
Trinkwasser-Solarpaket 2.1 Produktbeschreibung Systemdarstellung ■ Standardisiertes Trinkwasser-Solarpaket mit Paket-Komponenten, ■ Geringe Wärmeverluste durch hochwirksame Rundum-Wärme- die auf die solare Trinkwassererwärmung abgestimmt sind. dämmung ■ Bivalenter Speicher-Wassererwärmer komplett ausgestattet für die ■ Elektro-Heizeinsatz als Zubehör lieferbar schnelle und einfache Anbindung der Solaranlage ■... -
Seite 6: Auslieferungszustand
Ausführung mit Elektronikmodul SDIO/SM1A nur in Verbindung mit temperatursensor und Anschlussleitungen folgenden Wärmeerzeugern bestellen: ■ Vitocell 100-W in Vitopearlwhite mit Solar-Divicon und Solarre- ■ Viessmann Heizkessel mit folgenden Regelungen: gelung – Vitotronic 100, Typ HC1A, HC1B, KC2B und KC4B – Solar-Divicon mit drehzahlgeregelter Hocheffizienz-Umwälz- –... -
Seite 7: Vitosol 100-Fm
Vitosol 100-FM 3.1 Produktbeschreibung Ausführungen Die hochwertige Wärmedämmung ist temperaturbeständig und aus- ■ Typ SVKF zur Aufdachmontage gasungsfrei. Der Kollektor wird durch eine Solarglasscheibe mit ■ Typ SVKG zur Dachintegration geringem Eisenanteil abgedeckt. Dadurch wird die Transmission der Solarstrahlung erhöht. Hauptbestandteil des Vitosol 100-FM ist der hochselektiv beschich- Ein Anschluss-Set mit Anschlussleitungen ermöglicht eine einfache tete Absorber mit automatischer Temperaturabschaltung... -
Seite 8: Technische Angaben
■ Durchstoßsichere und korrosionsbeständige Rückwand aus ver- ■ Flächenoptimierte Flachkollektoren mit automatischer Temperatur- zinktem Stahlblech abschaltung ThermProtect für eine dampffreie und eigensichere ■ Montagefreundliches Viessmann Befestigungssystem mit statisch Solaranlage geprüften und korrosionssicheren Bauteilen ■ Spezielle Mäanderhydraulik für gutes Stagnationsverhalten ■ Schneller und sicherer Anschluss der Kollektoren durch ■... -
Seite 9: Abmessungen
Vitosol 100-FM (Fortsetzung) Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) SVKF SVKG Aperturfläche 2,02 2,02 Folgende Werte beziehen sich auf die Aperturfläche: – Kollektorwirkungsgrad 58,3 58,3 – Optischer Wirkungsgrad – Wärmeverlustbeiwert k 4,078 4,078 W/(m · K) – Wärmeverlustbeiwert k W/(m ·... - Seite 10 Vitosol 100-FM (Fortsetzung) Temperaturdifferenz (Absorber- Umgebung) in K A Typischer Arbeitsbereich der Solaranlage für Warmwasser bei höherer Deckungsrate VIESMANN VITOSOL 141-FM...
-
Seite 11: Vitocell 100-B/-W
Vitocell 100-B/-W 4.1 Produktbeschreibung Vorteile ■ Einfache und schnelle Montage. Befüll-, Entlüftungs- und Absperr- ■ Bivalenter Speicher-Wassererwärmer komplett ausgestattet für die ventil und Solarregelung sind in der Solar-Divicon integriert und schnelle und einfache Anbindung der Solaranlage. am Speicherbehälter vormontiert. ■ Korrosionsgeschützter Speicherbehälter aus Stahl mit ■... -
Seite 12: Technische Angaben Vitocell 100-B/-W, Typ Cvba
Vitocell 100-B/-W (Fortsetzung) 4.2 Technische Angaben Vitocell 100-B/-W, Typ CVBA Zur Trinkwassererwärmung in Verbindung mit Heizkesseln und Geeignet für folgende Anlagen: Sonnenkollektoren ■ Trinkwassertemperatur bis 95 °C ■ Heizwasser-Vorlauftemperatur bis 160 °C ■ Solar-Vorlauftemperatur bis 110 °C ■ Heizwasserseitiger Betriebsdruck bis 10 bar (1,0 MPa) ■... - Seite 13 Vitocell 100-B/-W (Fortsetzung) CVBA Speicherinhalt Heizwasserinhalt – Obere Heizwendel – Untere Heizwendel Heizfläche – Obere Heizwendel – Untere Heizwendel Anschlüsse Heizwasservorlauf und -rücklauf Kaltwasser, Warmwasser Zirkulation Solar-Divicon (Klemmringverschraubung/Doppel- O-Ring) Energieeffizienzklasse Farbe – Vitocell 100-B Vitosilber – Vitocell 100-W Vitopearlwhite Abmessungen mit Solarregelungsmodul, Typ SM1 HV/SPR1 HRs/SPR2 KW/E...
- Seite 14 Vitocell 100-B/-W (Fortsetzung) Abmessungen mit Vitosolic 100, Typ SD1 HV/SPR1 HRs/SPR2 KW/E Untere Heizwendel für Anschluss der Sonnenkollektoren Heizwasservorlauf Solaranlage (an der Solar-Divicon) Entleerung Kaltwasser Nur ab 250 l Inhalt: Elektro-Heizeinsatz SPR1 Speichertemperatursensor der Speichertemperaturregelung Heizwasserrücklauf SPR2 Speichertemperatursensor Solaranlage Heizwasserrücklauf Solaranlage (an der Solar-Divicon) Magnesium-Schutzanode Heizwasservorlauf Warmwasser...
- Seite 15 Vitocell 100-B/-W (Fortsetzung) Zapfbare Wassermenge Speicherinhalt Zapfrate bei Speichervolumen auf 60 °C aufgeheizt l/min Zapfbare Wassermenge ohne Nachheizung Wasser mit t = 60 °C (konstant) Aufheizzeit Falls die max. Dauerleistung des Speicher-Wassererwärmers bei der jeweiligen Heizwasser-Vorlauftemperatur und der Trinkwasser- erwärmung von 10 auf 60 °C zur Verfügung steht, werden die aufge- führten Aufheizzeiten erreicht.
-
Seite 16: Technische Angaben Solar-Divicon
Vitocell 100-B/-W (Fortsetzung) 4.3 Technische Angaben Solar-Divicon Technische Angaben Umwälzpumpe (Fabrikat Grund- UPM4 15-75 fos) – Energieeffizienzindex EEI ≤ 0,20 Nennspannung Leistungsaufnahme – Min. – Max. Volumenstromanzeige l/min 1 bis 13 Max. Betriebsdruck bar/MPa 6/0,6 10/1 (Austausch Sicherheitsventil) Fördermenge in m³/h A Restförderhöhe B Leistung max. -
Seite 17: Technische Angaben Elektronikmodul Sdio/Sm1A
Technische Daten Kollektortemperatursensor ■ Das Elektronikmodul SDIO/SM1A ist im Gerät eingebaut. Separat mitgeliefert zum Anschluss im Gerät ■ Kompatibel mit Viessmann Regelungen mit PlusBus oder KM-Bus- Kommunikation Bauseitige Verlängerung der Anschlussleitung: ■ Automatische Erkennung ob PlusBus- oder KM-BUS-Teilnehmer ■ 2-adrige Leitung, Leitungslänge max. 60 m bei einem Leiterquer-... -
Seite 18: Technische Angaben Vitosolic 100, Typ Sd1
Sollwert codiert. Der Speicher-Wassererwärmer wird erst vom Heizkessel beheizt, falls dieser Sollwert nicht durch die Solaran- lage erreicht wird. – Anlagen mit weiteren Viessmann Regelungen: Über Widerstand wird eine um 10 K höhere Trinkwasser-Isttem- peratur simuliert. Der Speicher-Wassererwärmer wird erst vom Heizkessel beheizt, falls der Trinkwassertemperatur-Sollwert nicht durch die Solaranlage erreicht wird. -
Seite 19: Zubehör
(Fortsetzung) Leitungslänge 2,5 m Schutzart IP 32 gemäß EN 60529, durch Aufbau/Einbau ge- währleisten. Sensortyp Viessmann NTC 20 kΩ bei 25 °C Zulässige Umgebungstemperatur – Betrieb −20 bis +200 °C – Lagerung und Transport −20 bis +70 °C Speichertemperatursensor Der Sensor ist in der Regelung angeschlossen und in den Speicher-... -
Seite 20: Umwälzpumpe Zur Speicherbeheizung
Zubehör (Fortsetzung) 5.5 Umwälzpumpe zur Speicherbeheizung Best.-Nr. 7172611 Mit Anschlussleitung, 5 m lang und Systemstecker Pumpentyp Para 25/6 Spannung Leistungsaufnahme 3 – 45 Anschluss Anschlussleitung Energieeffizienzindex EEI ≤ 0,2 Für Heizkessel Bis 40 kW Fördermenge in m³/h Fördermenge in m³/h Differenzdruck Δp (variabel) Konstante Drehzahl 5.6 Temperaturregler... -
Seite 21: Thermostatisches Zirkulations-Set
Zubehör (Fortsetzung) Technische Daten Anschluss 3-adrige Leitung mit einem Leiterquer- schnitt von 1,5 mm Schutzart IP41 gemäß EN 60529 Einstellbereich 30 bis 60 °C, umstellbar bis 110 °C Schaltdifferenz max. 11 K Schaltleistung 6 (1,5) A 250 V~ Schaltfunktion Bei steigender Temperatur von 2 auf 3 DIN-Registernummer DIN TR 1168 5.7 Thermostatisches Zirkulations-Set... -
Seite 22: Elektro-Heizeinsatz-Ehe
3,8 m Mit Stecker Schutzart IP 32 gemäß EN 60529, durch Aufbau/Einbau zu gewährleis- ten. Sensortyp Viessmann NTC 10 kΩ, bei 25 °C Zulässige Umgebungstemperatur – Betrieb 0 bis +90 °C – Lagerung und Transport −20 bis +70 °C 5.11 Elektro-Heizeinsatz-EHE Best.-Nr. -
Seite 23: Anschluss-Set Mit Klemmringverschraubung
Zubehör (Fortsetzung) ■ 2 Stützringe ■ 2 Profilschellen Anschluss-Set mit Klemmringverschraubung Best.-Nr. 7817369 Zur Verbindung der Anschlussleitungen mit der Verrohrung der Solaranlage: ■ 2 Rohrhülsen mit Klemmringverschraubung ■ 4 O-Ringe ■ 2 Stützringe ■ 2 Profilschellen 5.14 Dachdurchführung Solarleitung ■ Farbe Dachsteinrot Für Solarvorlaufleitung und Solarrücklaufleitung, für Dachpfannen- Best.-Nr. -
Seite 24: Ausdehnungsgefäß
Außerdem werden Anlagen- und Auslegung Ausdehnungsgefäß Ausdehnungsvolumen berechnet. Siehe Planungsanleitung Vitosol (Broschüre 7) oder Auslegungspro- gramm „Solsec“ unter www.viessmann.com im „Marktpartner- Login-Bereich“ in der Rubrik „Software-Service“. 6.3 Lagerung von Flachkollektoren Falls die Flachkollektoren nicht direkt montiert werden, müssen sie Falls die Kollektoren waagerecht gelagert werden oder ein Mindest- vor Witterungseinflüssen und Sonneneinstrahlung geschützt werden. -
Seite 25: Berechnung Des Anlagendrucks
+ 0,1 bar Fülldruck 4,1 bar 6.5 Schrägdachmontage — Aufdachmontage Für diese Montageart ist der Viessmann Flachkollektor Vitosol 100-FM, Typ SVKF konzipiert. Bei Aufdachanlagen werden Kollektor und Dachstuhl miteinander verbunden. Pro Befestigungspunkt durchdringt ein Sparrenhaken, Sparrenflansch oder Sparrenanker die wasserführende Ebene unterhalb des Kollektors. -
Seite 26: Aufdachmontage Mit Sparrenanker
Planungshinweise zu Vitosol 100-FM (Fortsetzung) Dachflächenbedarf: a = 2200 mm, b = 2300 mm Aufdachmontage mit Sparrenanker ■ Dieses Befestigungssystem ist einsetzbar für Dachpfannen-, Biberschwanzziegel-, Schiefer- und Mönch-Nonne-Eindeckung und ausgelegt für max. Windgeschwindigkeiten bis 150 km/h und Schneelasten bis 2,55 kN/m ■... -
Seite 27: Aufdachmontage Mit Sparrenhaken
Planungshinweise zu Vitosol 100-FM (Fortsetzung) Für Dachpfannen-Eindeckung bietet Viessmann 2 Montagevarianten an: Mit Kunststoff-Ziegelersatz Dachziegelanpassung mit Winkelschleifer B Sparrenanker B Sparrenanker F Kunststoff-Ziegelersatz Abdichtung aufgeklebt B Sparrenanker G Abdichtung (vollflächig verklebt) Aufdachmontage mit Sparrenhaken ■ Dieses Befestigungssystem ist einsetzbar für Dachpfannen-Ein- Kriterien für die Auswahl des Befestigungssystems:... -
Seite 28: Aufdachmontage Mit Sparrenflansch
Planungshinweise zu Vitosol 100-FM (Fortsetzung) B Sparrenhaken E Stützwinkel F Dachsparren G Konterlatte A Kollektor B Sparrenhaken C Montageschiene D Montageblech Aufdachmontage mit Sparrenflansch ■ Dieses Befestigungssystem ist einsetzbar für Biberschwanzzie- gel- und Schiefer-Eindeckung und ausgelegt für max. Windge- schwindigkeiten bis 150 km/h und Schneelasten bis 1,25 kN/m ■... -
Seite 29: Aufdachmontage Für Wellplatten
Planungshinweise zu Vitosol 100-FM (Fortsetzung) B Sparrenflansch E Dachsparren B Sparrenflansch F Abdichtung (vollflächig verklebt) Aufdachmontage für Wellplatten ■ Dieses Befestigungssystem ist einsetzbar für Wellplatten-Einde- ckungen. ■ Das Befestigungssystem beinhaltet – Befestigungshaken – Montageschienen – Klemmsteine – Schrauben ■ Die Krafteinleitung in die Dachkonstruktion erfolgt u. a. über den Befestigungshaken und die Dacheindeckung. -
Seite 30: Schrägdachmontage - Dachintegration
C Montageschiene D Montageblech 6.6 Schrägdachmontage — Dachintegration Montagebedingungen Für diese Montageart ist der Viessmann Flachkollektor ■ Dachintegration empfehlen wir nur bei Dächern mit Pfannen, die Vitosol 100-FM, Typ SVKG konzipiert. folgende Bedingung erfüllen: ■ Der Kollektor ersetzt die Dacheindeckung. Er liegt statisch sicher auf dem Dachstuhl. -
Seite 31: Statischer Nachweis
Für einen statischen Nachweis bis in den Dachstuhl bietet Ein statischer Nachweis bis max. 2,55 kN/m Schneelast und Wind- Viessmann das Paket „Montageholz“ (Zubehör) an. geschwindigkeiten bis 150 km/h kann unter folgenden Bedingungen erbracht werden: ■ Max. Sparrenabstand 800 mm ■... -
Seite 32: Planungshinweise Zum
(Fortsetzung) 6.7 Installation Die hydraulischen Anschlussleitungen werden unter das Dach geführt. ■ Aufdachmontage: Zur Abdeckung der Anschlussleitungen bietet Viessmann eine Abdeckleiste als Zubehör an. ■ Dachintegration: Die Anschlussleitungen werden vom Eindeckrahmen verdeckt. Hinweis Leitungen, die durch die Dachholzkonstruktion führen, brandschutz- technisch dämmen. -
Seite 33: Trinkwasserfilter
Planungshinweise zum Vitocell 100-B/-W (Fortsetzung) O Entleerung S Druckminderer P Kaltwasser T Rücklaufverhinderer/Rohrtrenner R Trinkwasserfilter Sicherheitsventil Wir empfehlen, das Sicherheitsventil über der Speicheroberkante zu montieren. Dadurch ist das Sicherheitsventil vor Verschmutzung, Verkalkung und hoher Temperatur geschützt. Bei Arbeiten am Sicherheitsventil muss der Speicher-Wassererwärmer nicht entleert werden. - Seite 34 Stichwortverzeichnis Abdeckleiste..................19 Tauchtemperatursensor..............21 Abmessungen..................9 Technische Daten Absorberbeschichtung............... 4 – Elektronikmodul SDIO/SM1A............17 Anlagendruck anpassen..............24 – Solar-Divicon.................16 Anschluss-Set.................. 23 – Tauchtemperatursensor..............22 Anschlusszubehör................22 – Vitosol 100-FM................8 Aufdachmontage – Vitosolic 100, Typ SD1..............18 – Auf Blechdächern................29 Temperaturregler................20 – Für Wellplatten................29 ThermProtect..................4 –...
- Seite 35 VIESMANN VITOSOL 141-FM...
