VIESMANN
Serviceanleitung
für die Fachkraft

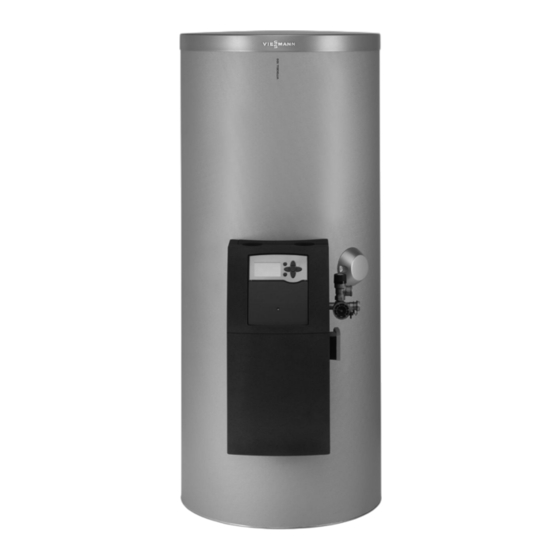

Vitocell 100-B
Typ CVBA
Bivalenter Speicher-Wassererwärmer mit Solar-Divicon
Vitocell 100-W
Typ CVBA
Bivalenter Speicher-Wassererwärmer mit Solar-Divicon
Gültigkeitshinweise siehe letzte Seite
VITOCELL 100-B
VITOCELL 100-W
Bitte aufbewahren!
5693 949
9/2013

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCELL 100-B

Inhaltszusammenfassung für Viessmann VITOCELL 100-B

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 100-B Typ CVBA Bivalenter Speicher-Wassererwärmer mit Solar-Divicon Vitocell 100-W Typ CVBA Bivalenter Speicher-Wassererwärmer mit Solar-Divicon Gültigkeitshinweise siehe letzte Seite VITOCELL 100-B VITOCELL 100-W Bitte aufbewahren! 5693 949 9/2013...
  • Seite 2 Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise Verhalten bei Gasgeruch genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Gefahr Austretendes Gas kann zu Explosionen führen, Erläuterung der Sicherheitshinweise die schwerste Verletzungen zur Folge haben. ■ Nicht rauchen! Offenes Feuer und Funkenbil- Gefahr dung verhindern.

  • Seite 3: Sicherheitshinweise

    Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden. Zusatzkomponenten, Ersatz- und Verschleißteile Achtung Ersatz- und Verschleißteile, die nicht mit der Anlage geprüft wurden, können die Funktion beeinträchtigen.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung Einzelteillisten Bestellung von Einzelteilen ..............12 Mit Solarregelungmodul, Typ SM1 ............12 Ausführung mit Standard-Pumpe ............12 ■ Bestellung von Einzelteilen ..............13 Mit Solarregelungmodul, Typ SM1 ............13 Ausführung mit Hocheffizienz-Pumpe ..........

  • Seite 5: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- nen Systemen gemäß EN 12828 / DIN 1988 bzw. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- nungsanleitungen installiert und betrieben werden. Speicher-Wassererwärmer sind ausschließlich für die Bevorratung und Erwärmung von Wasser in Trinkwas- serqualität, Heizwasser-Pufferspeicher ausschließlich für Füllwasser in Trinkwasserqualität vorgesehen.

  • Seite 6: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Grundlagen zur Bedienung....................• 2. Speicher-Wassererwärmer füllen..................• • 3. Inspektion und Wartung....................• •...

  • Seite 7: Grundlagen Zur Bedienung

    Erstinbetriebnahme, Inspektion, Wartung Grundlagen zur Bedienung Stellung der Kugelhähne Kugelhahn im Heizwasservorlauf Solar und im Heiz- Serviceanleitung Vitosol wasserrücklauf Solar innerhalb der Solar-Divicon: ■ Längs zur Rohrleitung: – offen ■ Quer zur Rohrleitung: – geschlossen Schrägstellung 45° zur Rohrleitung ■ Rückschlagklappe offen –...

  • Seite 8: Sicherheitsventile Auf Funktion Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Sicherheitsventile auf Funktion prüfen Anodenschutzstrom mit Anodenprüfgerät prüfen 1. Deckel und Flanschdämmung abbauen. 2. Masseleitung von der Steckzunge ziehen. 3. Messgerät zwischen Masseleitung und Steck- zunge in Reihe schalten. Ist ein Strom 0,3 mA messbar, ist die Anode ■...

  • Seite 9: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen (Fortsetzung) 1. Speicher-Wassererwärmer trinkwasserseitig entlee- ren. Achtung Entleeren mit einer Saugpumpe kann bei geschlossener Entlüftung zu Materialschä- den führen. Beim Entleeren Entlüftung öffnen. 2. Deckel , Flanschdämmung und Flanschde- ckel abbauen. 3. Speicher-Wassererwärmer vom Rohrsystem tren- nen, damit keine Reinigungsmittel und Verunreini- gungen in das Rohrsystem gelangen können.

  • Seite 10: Magnesiumanode Prüfen Und Austauschen (Falls Erforderlich)

    Erstinbetriebnahme, Inspektion, Wartung Magnesiumanode prüfen und austauschen (falls erforderlich) Magnesiumanode prüfen. Ist ein Anodenabbau auf 15 mm festzustellen, − empfehlen wir einen Austausch der Magnesiumanode. Abb.3 Speicher-Wassererwärmer wieder in Betrieb nehmen 1. Speicher-Wassererwärmer wieder an das Rohrnetz anschließen. 2. Neue Dichtung am Flanschdeckel einlegen.

  • Seite 11: Wasserseitige Anschlüsse Auf Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Wasserseitige Anschlüsse auf Dichtheit prüfen Austausch der Vitosolic 100/Solarregelungsmodul 1. Wärmedämmung nach vorn abziehen. 2. Vitosolic 100 nach vorn abziehen. oder Solarregelungsmodul nach vorn herausziehen. 3. Regelungsgehäuse öffnen und elektrische Leitun- gen lösen. Montage- und Serviceanleitung Vitosolic 100/ Solarregelungsmodul 4.

  • Seite 12: Einzelteillisten Bestellung Von Einzelteilen

    0017 Durchflussmesser 0041 Verbindungselemente 0018 Kugelhahn Solarrücklauf 0042 Halterung 0019 Handgriff Kugelhahn blau 0043 Schriftzug Vitocell 100 0020 Dichtung 21 x 30 x 2 0044 Schriftzug Viessmann 0021 Dichtring R Mischer 0045 Manometer ½ 0022 Zugentlastung 0046 Montage- und Serviceanleitung Solarregelungs-...

  • Seite 13: Bestellung Von Einzelteilen

    Einzelteillisten Mit Solarregelungmodul, Typ SM1 (Fortsetzung) 0044 0031 0044 0033 0035 0037 0036 0034 0003 0036 0035 0043 0004 0005 0043 0002 0004 0045 0005 0021 0006 0012 0013 0007 0018 0019 0011 0026 0015 0020 0010 0017 0038 0039 0016 0009 0042...
  • Seite 14 0023 KM-BUS-Leitung l = 4500 mm 0042 Halterung 0024 Winkel Solarrücklauf 0043 Schriftzug Vitocell 100 0025 Solarregelungsmodul, Typ SM1 0044 Schriftzug Viessmann 0026 Anschlussleitung 0045 Manometer 0027 Anschlussleitung Umwälzpumpe Solarkreis 0046 Montage- und Serviceanleitung Solarregelungs- 0028 Netzanschlussleitung l = 4500 mm...

  • Seite 15: Einzelteillisten

    0016 Sicherheitsgruppe 0041 Halterung 0017 Durchflussmesser 0042 Anschlussleitung 0018 Kugelhahn Solarrücklauf 0043 Blechhalterung 0019 Handgriff Kugelhahn blau 0044 Schriftzug Viessmann 0020 Dichtung 21 x 30 x 2 0045 Schriftzug Vitocell 100 0021 Dichtring R Mischer 0046 Montageanleitung Vitocell 100 ½...

  • Seite 16: Bestellung Von Einzelteilen

    Einzelteillisten Mit Vitosolic 100, Typ SD1 (Fortsetzung) 0044 0030 0044 0032 0035 0034 0033 0035 0034 0003 0036 0004 0005 0012 0005 0045 0002 0013 0043 0045 0004 0018 0019 0007 0011 0009 0006 0026 0015 0042 0020 0007 0041 0017 0025 0037...

  • Seite 17: Mit Vitosolic 100, Typ Sd1

    0016 Sicherheitsgruppe 0041 Halterung 0017 Durchflussmesser 0042 Anschlussleitung 0018 Kugelhahn Solarrücklauf 0043 Blechhalterung 0019 Handgriff Kugelhahn blau 0044 Schriftzug Viessmann 0020 Dichtung 21 x 30 x 2 0045 Schriftzug Vitocell 100 0021 Dichtring R Mischer 0046 Montageanleitung Vitocell 100 ½...
  • Seite 18 Einzelteillisten Mit Vitosolic 100, Typ SD1 (Fortsetzung) 0044 0030 0044 0032 0035 0034 0033 0035 0003 0034 0036 0004 0043 0005 0005 0045 0012 0002 0013 0045 0004 0018 0019 0007 0009 0011 0015 0026 0042 0006 0020 0007 0041 0017 0037 0025...

  • Seite 19: Protokolle

    Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...

  • Seite 20: Technische Daten

    Technische Daten Technische Daten Produktkennwerte Speicherinhalt kWh/24 h 0,89 Bereitschafts-Wärmeaufwand bei 45 K Temperaturdifferenz (Volumen-Bereitschaftsanteil) (Volumen-Solaranteil) Technische Angaben mit 3-stufiger Solarkreispumpe Solarkreispumpe (Fabr. Grundfos) – Nennspannung Leistungsaufnahme bei Leistungsstufe I ■ Leistungsstufe II ■ Leistungsstufe III ■ Durchflussanzeige l/min 2 bis 15 Sicherheitsventil (solar) Max.
  • Seite 21 Technische Daten Technische Daten (Fortsetzung) Pumpenkennlinie Hocheffizienz-Solarkreispumpe Fördermenge in m³/h Abb.10 Widerstandskennlinie Leistung min. Restförderhöhe Leistung max.

  • Seite 22: Bescheinigungen Konformitätserklärung

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass die fol- genden Produkte mit den genannten Normen übereinstimmen: Vitocell 100-B, Typ CVBA Vitocell 100-W, Typ CVBA DIN 4753 AD2000-Regelwerk EN 12 897 Gemäß...

  • Seite 24: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7172733 7172734 7172735 7172736 7522658 7522659 7522660 7522661 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
