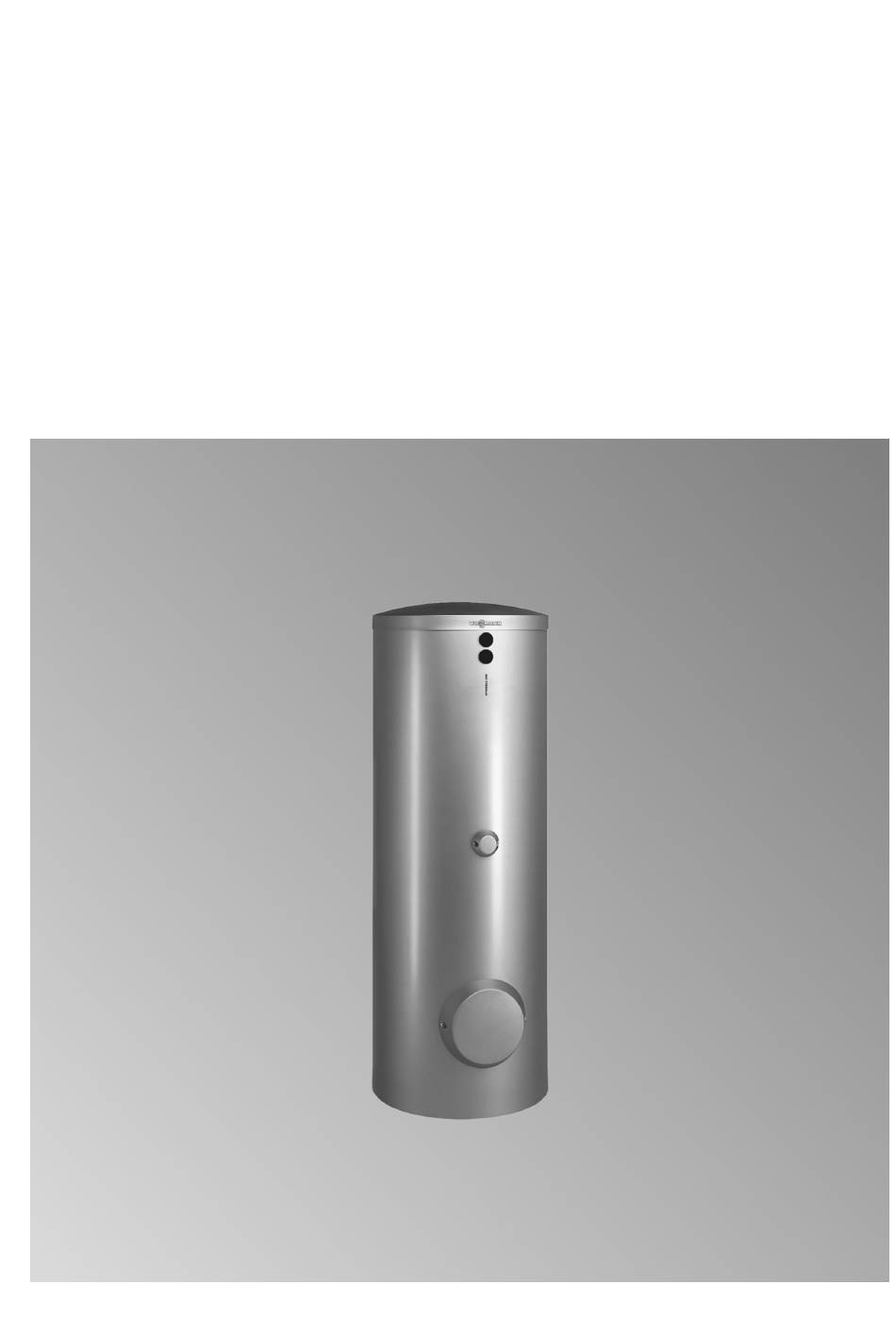

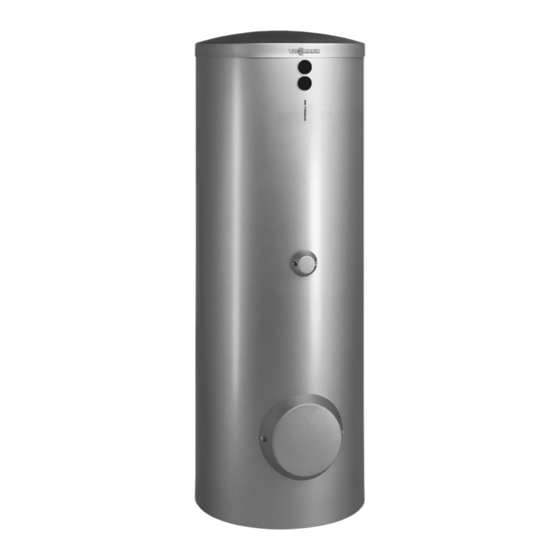

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 100-B Typ CVB, CVBB Bivalenter Speicher-Wassererwärmer 300 bis 500 l Vitocell 100-W Typ CVB, CVBB Bivalenter Speicher-Wassererwärmer 300 bis 400 l VITOCELL 100-B VITOCELL 100-W Bitte aufbewahren! 5548317 DE 9/2019...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Sturz führen. Während Montage- und War- ■ tungsarbeiten den Boden sauber und trocken halten. Rutschfeste Schuhe tragen. ■ Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden. - Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. 300 l Inhalt ..................■ 400 und 500 l Inhalt ................■ Inspektion und Wartung ................. Anlagenbeispiele ................... Ersatzteillisten ..................Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung Protokolle ........................ -
Seite 6: Information Symbole
Information Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs. -
Seite 7: Produktinformation
Bedarf durchzuführen. fung der Magnesium-Schutzanode. Die Funktionsprü- fung kann ohne Betriebsunterbrechung erfolgen, indem mit einem Anoden-Prüfgerät der Schutzstrom gemessen wird (siehe Seite 9 ). Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann- schemes.com. Ersatzteillisten Informationen zu Ersatzteilen finden Sie in der Viessmann Ersatzteil-App. -
Seite 8: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................• • 2. Anlage außer Betrieb nehmen • • 3. Sicherheitsventile auf Funktion prüfen •... -
Seite 9: Speicher-Wassererwärmer Innen Reinigen
Erstinbetriebnahme, Inspektion, Wartung Anodenschutzstrom mit Anoden-Prüfgerät prüfen 1. Deckel und Flanschdämmung oder Wärme- dämm-Matte abbauen. 2. Thermometersensor (falls vorhanden) abbauen. 3. Masseleitung von der Steckzunge ziehen. 4. Messgerät zwischen Masseleitung und Steck- zunge in Reihe schalten. Strom > 0,3 mA messbar: Magnesium-Schutz- ■... -
Seite 10: Magnesium-Schutzanode Prüfen Und Austauschen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen (Fortsetzung) 5. Fest anhaftende Beläge, die nicht mit dem Hoch- 6. Reinigungsmittel vollständig ablassen. druckreiniger zu beseitigen sind, mit einem chemi- schen Reinigungsmittel entfernen. 7. Speicher-Wassererwärmer nach der Reinigung gründlich spülen. Achtung Salzsäurehaltige Reinigungsmittel greifen das Material des Speicher-Wassererwär- mers an. - Seite 11 Erstinbetriebnahme, Inspektion, Wartung Wasserseitige Anschlüsse auf Dichtheit prüfen...
-
Seite 12: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:... -
Seite 13: Technische Daten
Technische Daten Technische Daten Speicherinhalt DIN-Register-Nr. 9W242/11-13 MC/E Bereitschaftswärmeaufwand kWh/ 1,65 1,95 nach DIN EN 12897:2016 24 h bei 45 K Temperaturdifferenz Volumen-Bereitschaftsteil V Volumen-Solarteil V Abmessungen Länge ( mit Wärmedämmung ■ ohne Wärmedämmung – ■ Gesamt- mit Wärmedämmung ■ breite ohne Wärmedämmung –... -
Seite 14: Anhang
Anhang Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden. -
Seite 15: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 DE: www.viessmann.de/eu-conformity Allendorf, erklären in alleiniger Verantwortung, dass AT: www.viessmann.at/eu-conformity das bezeichnete Produkt in Konstruktion und Betriebs- CH: www.viessmann.ch/eu-conformity-de verhalten den europäischen Richtlinien und den oder ergänzenden nationalen Anforderungen entspricht. - Seite 16 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
