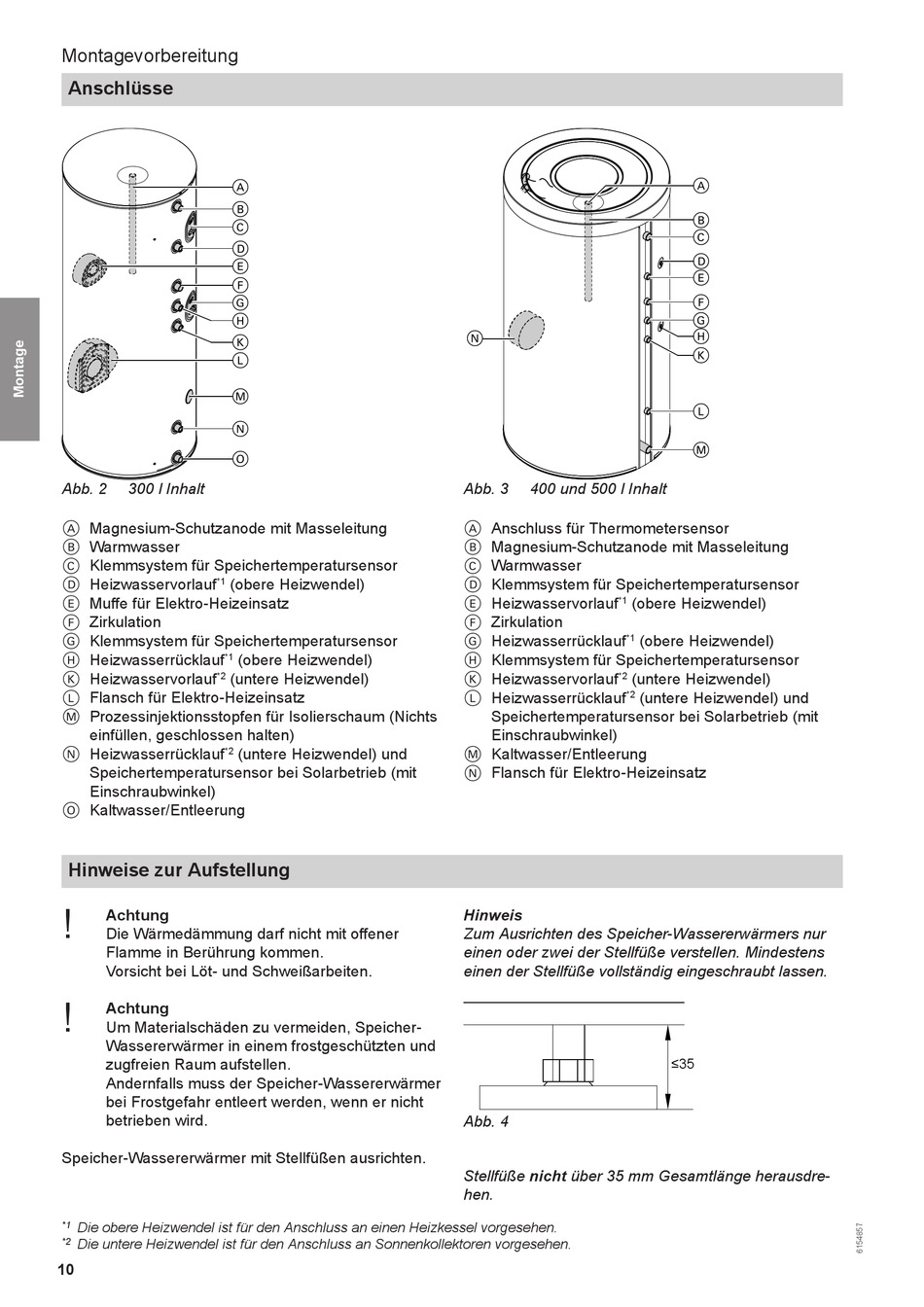

Montagevorbereitung
Anschlüsse
A
B
C
D
E
F
G
H
K
L
M
N
O
Abb. 2
300 l Inhalt
Magnesium-Schutzanode mit Masseleitung
A
Warmwasser
B
Klemmsystem für Speichertemperatursensor
C
D
Heizwasservorlauf
*1
(obere Heizwendel)
Muffe für Elektro-Heizeinsatz
E
Zirkulation
F
Klemmsystem für Speichertemperatursensor
G
Heizwasserrücklauf
H
*1
K
Heizwasservorlauf
*2
(untere Heizwendel)
Flansch für Elektro-Heizeinsatz
L
Prozessinjektionsstopfen für Isolierschaum (Nichts
M
einfüllen, geschlossen halten)
N
Heizwasserrücklauf
*2
Speichertemperatursensor bei Solarbetrieb (mit
Einschraubwinkel)
Kaltwasser/Entleerung
O

Hinweise zur Aufstellung

!
Achtung
Die Wärmedämmung darf nicht mit offener
Flamme in Berührung kommen.
Vorsicht bei Löt- und Schweißarbeiten.
!
Achtung
Um Materialschäden zu vermeiden, Speicher-
Wassererwärmer in einem frostgeschützten und
zugfreien Raum aufstellen.
Andernfalls muss der Speicher-Wassererwärmer
bei Frostgefahr entleert werden, wenn er nicht
betrieben wird.
Speicher-Wassererwärmer mit Stellfüßen ausrichten.
Die obere Heizwendel ist für den Anschluss an einen Heizkessel vorgesehen.
*1
Die untere Heizwendel ist für den Anschluss an Sonnenkollektoren vorgesehen.
*2
10
(obere Heizwendel)
(untere Heizwendel) und
N
Abb. 3
400 und 500 l Inhalt
Anschluss für Thermometersensor
A
Magnesium-Schutzanode mit Masseleitung
B
Warmwasser
C
Klemmsystem für Speichertemperatursensor
D
Heizwasservorlauf
(obere Heizwendel)
E
*1
Zirkulation
F
G
Heizwasserrücklauf
*1
Klemmsystem für Speichertemperatursensor
H
K
Heizwasservorlauf
*2
(untere Heizwendel)
Heizwasserrücklauf
*2
L
Speichertemperatursensor bei Solarbetrieb (mit
Einschraubwinkel)
Kaltwasser/Entleerung
M
Flansch für Elektro-Heizeinsatz
N
Hinweis
Zum Ausrichten des Speicher-Wassererwärmers nur
einen oder zwei der Stellfüße verstellen. Mindestens
einen der Stellfüße vollständig eingeschraubt lassen.
Abb. 4
Stellfüße nicht über 35 mm Gesamtlänge herausdre-
hen.
A
B
C
D
E
F
G
H
K
L
M
(obere Heizwendel)
(untere Heizwendel) und
≤35
