VIESMANN
Serviceanleitung
für die Fachkraft

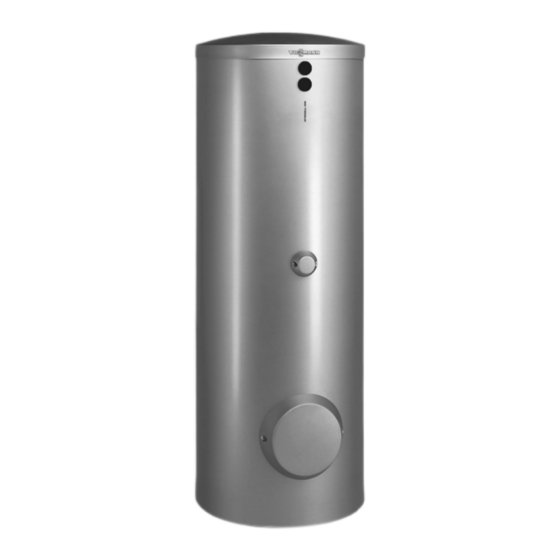

Vitocell 100-B
Typ CVB, CVBB
Bivalenter Speicher-Wassererwärmer
300 bis 500 l
Vitocell 100-W
Typ CVB, CVBB
Bivalenter Speicher-Wassererwärmer
300 bis 400 l
Gültigkeitshinweise siehe letzte Seite
VITOCELL 100-B
VITOCELL 100-W
Bitte aufbewahren!
5548 317
1/2015
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitocell 100-B
Inhaltszusammenfassung für Viessmann Vitocell 100-B
- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 100-B Typ CVB, CVBB Bivalenter Speicher-Wassererwärmer 300 bis 500 l Vitocell 100-W Typ CVB, CVBB Bivalenter Speicher-Wassererwärmer 300 bis 400 l Gültigkeitshinweise siehe letzte Seite VITOCELL 100-B VITOCELL 100-W Bitte aufbewahren! 5548 317 1/2015...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Die Instandsetzung von Bauteilen mit sicher- Erläuterung der Sicherheitshinweise heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Gefahr Defekte Bauteile müssen durch Viessmann Ori- Dieses Zeichen warnt vor Personenschäden. ginalteile ersetzt werden. Achtung Zusatzkomponenten, Ersatz- und Verschleißteile Dieses Zeichen warnt vor Sach- und Umwelt- schäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Symbole ....................Bestimmungsgemäße Verwendung ............Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung Einzelteillisten 300 l Übersicht der Baugruppen ..............Speicher-Wassererwärmer mit Wärmedämmung ........10 Zubehörflansch ..................12 Einzelteillisten 400 und Übersicht der Baugruppen ..............15 500 l Speicher-Wassererwärmer .............. -
Seite 4: Information Symbole
Information Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs. -
Seite 5: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................• • 2. Inspektion und Wartung...................... • • 3. Anlage außer Betrieb nehmen • •... -
Seite 6: Anlage Außer Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwasserseitig füllen. 2. Heiz- und trinkwasserseitige Verschraubungen und Elektro-Heizeinsatz (falls vorhanden) auf Dichtheit Hinweis prüfen. Falls erforderlich, Verschraubungen nach- Wenn der Speicher-Wassererwärmer unter Druck ziehen. steht, Flanschdeckel mit einem Anzugsdrehmoment von 25 Nm nachziehen. 3. -
Seite 7: Speicher-Wassererwärmer Innen Reinigen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen 3. Damit keine Reinigungsmittel und Verunreinigun- gen in das Rohrleitungssystem gelangen, Speicher- Wassererwärmer vom Rohrleitungssystem trennen. 4. Lose anhaftende Ablagerungen mit einem Hoch- druckreiniger entfernen. Achtung Spitze und scharfkantige Reinigungsgeräte führen zu Schäden an der Speicherinnen- wand. -
Seite 8: Wasserseitige Anschlüsse Auf Dichtheit Prüfen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer wieder in Betrieb nehmen 1. Speicher-Wassererwärmer wieder an das Rohrlei- tungssystem anschließen. 2. Neue Dichtungen an den Flanschdeckeln einlegen. 3. Oberen Flanschdeckel mit Masseleitung unteren Flanschdeckel anbauen. Schrauben mit einem max. Anzugsdrehmoment von 25 Nm anzie- hen. -
Seite 9: Einzelteillisten 300 L
Einzelteillisten 300 l Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb.4 Typenschild Speicher-Wassererwärmer mit Wärmedämmung Zubehörflansch... -
Seite 10: Speicher-Wassererwärmer Mit Wärmedämmung
Einzelteillisten 300 l Speicher-Wassererwärmer mit Wärmedämmung 0026 0012 0011 0006 0005 0004 0006 0007 0025 0004 0007 0009 0008 0019 0018 0020 0017 0003 0016 0002 0015 0004 0004 0002 0014 0013 0001 0022 0024 0010 0021 0023 Abb.5... - Seite 11 Oberblech 0013 Tauchhülse für Thermometer 0014 Winkelstück 0015 Blindflansch mit Dichtung 0016 Wärmedämm-Matte HoriCell 0017 Abdeckhaube 0018 Stopfen 0019 Abdeckung 0020 Zentriertülle 0021 Montageanleitung 0022 Serviceanleitung 0023 Sprühdosenlack Dose 150 ml 0024 Lackstift 0025 Schriftzug Vitocell 100 0026 Schriftzug Viessmann...
-
Seite 12: Zubehörflansch
Einzelteillisten 300 l Zubehörflansch 0003 0002 0001 0004 Abb.6... - Seite 13 Einzelteillisten 300 l Zubehörflansch (Fortsetzung) Pos. Einzelteil 0001 Dichtung 0002 Flansch 0003 Blende 0004 Montageanleitung Zubehörflansche...
- Seite 14 Einzelteillisten 300 l Zubehörflansch (Fortsetzung)
-
Seite 15: Einzelteillisten 400 Und
Einzelteillisten 400 und 500 l Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb.7 Typenschild Wärmedämmung Speicher-Wassererwärmer Zubehörflansch... -
Seite 16: Speicher-Wassererwärmer
Einzelteillisten 400 und 500 l Speicher-Wassererwärmer 0006 0005 0004 0006 0007 0004 0007 0011 0003 0010 0004 0004 0002 0002 0009 0008 0001 0012 0013 Abb.8... - Seite 17 Einzelteillisten 400 und 500 l Speicher-Wassererwärmer (Fortsetzung) Pos. Einzelteil 0001 Stellfuß 0002 Sensorbefestigung 0003 Typenschild Vitocell 100-B 0004 Dichtung 0005 Anodenflansch mit Dichtung 0006 Klemmbügel 0007 Magnesiumanode d = 40 0008 Tauchhülse R x 220 mit Halterung ½ 0009 Winkelstück...
-
Seite 18: Wärmedämmung 400 L
Einzelteillisten 400 und 500 l Wärmedämmung 400 l 0006 0016 0004 0012 0003 0011 0015 0001 0019 0009 0001 0008 0017 0002 0014 0019 0007 0005 0013 0018 0010 Abb.9... - Seite 19 Wärmedämm-Matte oben 0005 Wärmedämm-Matte unten 0006 Deckel vitosilber 0007 Abdeckleiste 0008 Abdeckung Thermometer (grau) 0009 Thermometer 30 - 120 °C 0010 Schriftzug Viessmann 0011 Abdeckleiste 0012 Rosette (3 Stück) 0013 Flanschhaube vitosilber 0014 Wärmedämm-Mantel rechts weiß 0015 Wärmedämm-Mantel links weiß 0016 Deckel weiß...
-
Seite 20: Wärmedämmung 500 L
Einzelteillisten 400 und 500 l Wärmedämmung 500 l 0006 0004 0012 0015 0003 0011 0001 0014 0009 0001 0008 0002 0014 0007 0005 0013 0010 Abb.10... - Seite 21 Wärmedämm-Mantel Links 0004 Wärmedämm-Matte oben 0005 Wärmedämm-Matte unten 0006 Deckel 0007 Abdeckleiste 0008 Abdeckung Thermometer (grau) 0009 Thermometer 30 - 120 °C 0010 Schriftzug Viessmann 0011 Abdeckleiste 0012 Rosette (3 Stück) 0013 Flanschhaube 0014 Abdeckkappe mit Schriftzug 0015 Rosetten ohne Loch...
-
Seite 22: Zubehörflansch
Einzelteillisten 400 und 500 l Zubehörflansch 0001 0004 0003 0002 0001 0004 Abb.11... - Seite 23 Einzelteillisten 400 und 500 l Zubehörflansch (Fortsetzung) Pos. Einzelteil 0001 Dichtung 0002 Flansch emailliert Elektro-Heizeinsatz 0003 Abdeckhaube 0004 Montageanleitung Zubehörflansche...
-
Seite 24: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 25: Technische Daten
Technische Daten Technische Daten Speicherinhalt DIN-Register-Nr. 9W242/11-13 MC/E Bereitschaftswärmeaufwand kWh/ 1,65 1,95 nach DIN EN 12897 : 2006 24 h bei 45 K Temperaturdifferenz Volumen-Bereitschaftsteil V Volumen-Solarteil V Abmessungen Länge ( mit Wärmedämmung ■ ohne Wärmedämmung – ■ Gesamt- mit Wärmedämmung ■... -
Seite 26: Bescheinigungen Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass die Produkte Vitocell 100-B (Typ CVB, CVBB) und Vitocell 100-W (Typ CVB, CVBB) mit den folgenden Normen übereinstimmen: DIN 4753 AD-2000-Regelwerk DIN EN 12897 : 2006 Gemäß... -
Seite 28: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7497190 7497192 7554673 7554674 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
