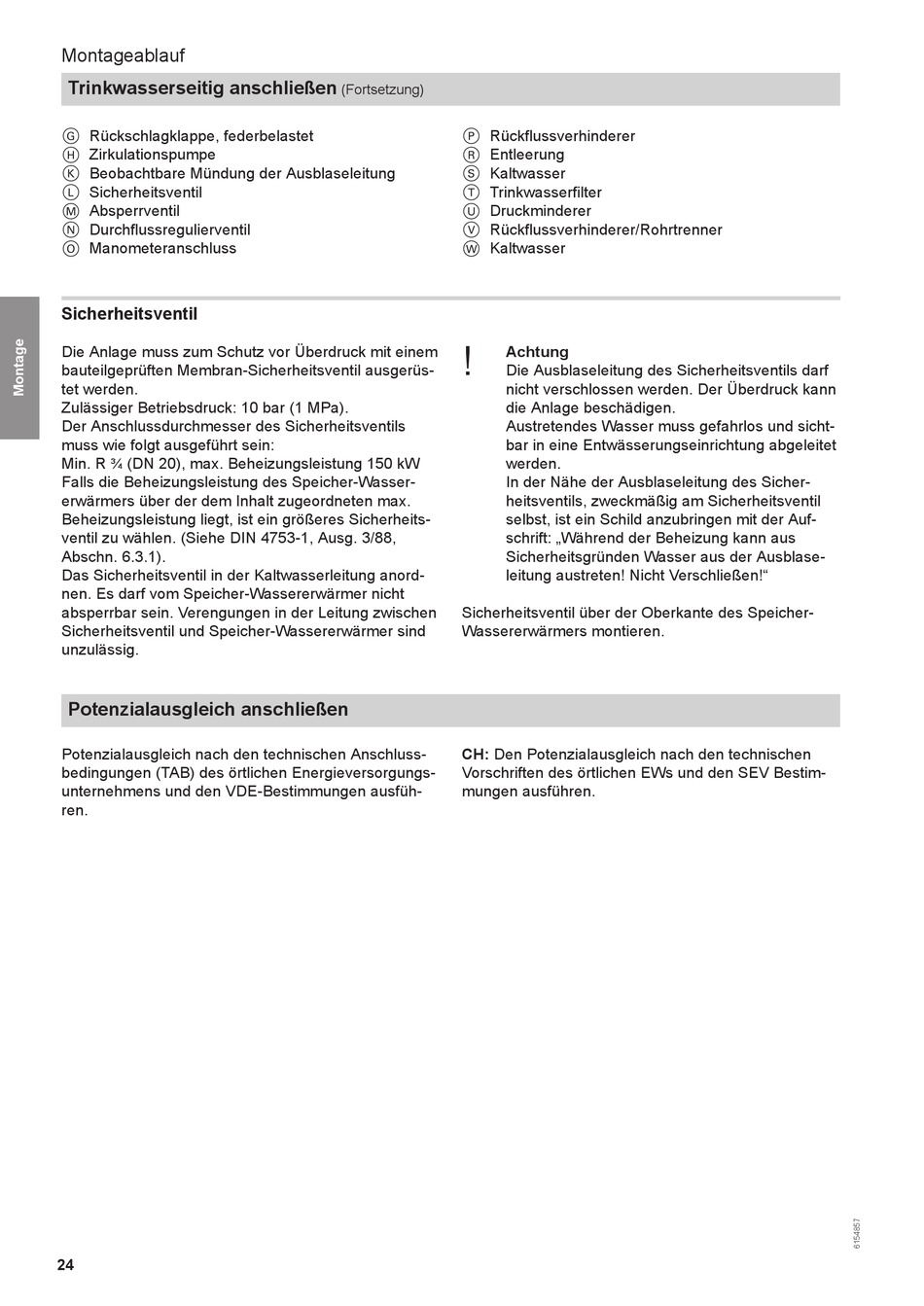

Montageablauf
Trinkwasserseitig anschließen
Rückschlagklappe, federbelastet
G
Zirkulationspumpe
H
Beobachtbare Mündung der Ausblaseleitung
K

Sicherheitsventil

L
M Absperrventil
Durchflussregulierventil
N
Manometeranschluss
O
Sicherheitsventil
Die Anlage muss zum Schutz vor Überdruck mit einem
bauteilgeprüften Membran-Sicherheitsventil ausgerüs-
tet werden.
Zulässiger Betriebsdruck: 10 bar (1 MPa).
Der Anschlussdurchmesser des Sicherheitsventils
muss wie folgt ausgeführt sein:
Min. R (DN 20), max. Beheizungsleistung 150 kW
¾
Falls die Beheizungsleistung des Speicher-Wasser-
erwärmers über der dem Inhalt zugeordneten max.
Beheizungsleistung liegt, ist ein größeres Sicherheits-
ventil zu wählen. (Siehe DIN 4753-1, Ausg. 3/88,
Abschn. 6.3.1).
Das Sicherheitsventil in der Kaltwasserleitung anord-
nen. Es darf vom Speicher-Wassererwärmer nicht
absperrbar sein. Verengungen in der Leitung zwischen
Sicherheitsventil und Speicher-Wassererwärmer sind
unzulässig.
Potenzialausgleich anschließen
Potenzialausgleich nach den technischen Anschluss-
bedingungen (TAB) des örtlichen Energieversorgungs-
unternehmens und den VDE-Bestimmungen ausfüh-
ren.
24
(Fortsetzung)
Rückflussverhinderer
P
Entleerung
R
Kaltwasser
S
Trinkwasserfilter
T
U Druckminderer
Rückflussverhinderer/Rohrtrenner
V
Kaltwasser
W
!
Achtung
Die Ausblaseleitung des Sicherheitsventils darf
nicht verschlossen werden. Der Überdruck kann
die Anlage beschädigen.
Austretendes Wasser muss gefahrlos und sicht-
bar in eine Entwässerungseinrichtung abgeleitet
werden.
In der Nähe der Ausblaseleitung des Sicher-
heitsventils, zweckmäßig am Sicherheitsventil
selbst, ist ein Schild anzubringen mit der Auf-
schrift: „Während der Beheizung kann aus
Sicherheitsgründen Wasser aus der Ausblase-
leitung austreten! Nicht Verschließen!"
Sicherheitsventil über der Oberkante des Speicher-
Wassererwärmers montieren.
CH: Den Potenzialausgleich nach den technischen
Vorschriften des örtlichen EWs und den SEV Bestim-
mungen ausführen.
