Viessmann Vitocell 100-B CVB Montageanleitung
Vorschau ausblenden
Andere Handbücher für Vitocell 100-B CVB:
- Montage- und serviceanleitung für die fachkraft (40 Seiten) ,
- Serviceanleitung für die fachkraft (24 Seiten) ,
- Planungsanleitung (52 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 100-B CVB
Inhaltszusammenfassung für Viessmann Vitocell 100-B CVB

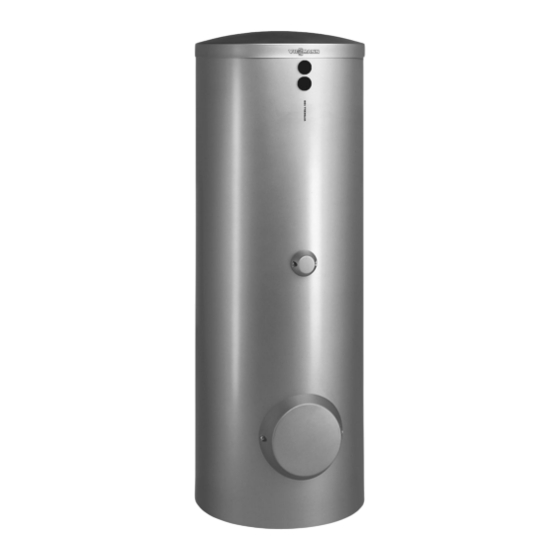

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-B Vitocell 100-W Typ CVB Bivalenter Speicher-Wassererwärmer 300 bis 500 l VITOCELL 100-B VITOCELL 100-W Nach Montage entsorgen! 5603 864 6/2014...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Zielgruppe Diese Anleitung richtet sich ausschließlich an autori- sierte Fachkräfte. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Ver- ........................wendung Montagehinweise Produktinformation ................. Anschlüsse ..................■ Hinweise zur Aufstellung ..............■ Montageablauf Speicher-Wassererwärmer 300 l ............Thermometer mit Thermometerfühler einbauen (falls vorhanden) ..■ Anodenanschluss prüfen und Deckel anbauen ........■ Speicher-Wassererwärmer 400 und 500 l ..........Speicher-Wassererwärmer aufstellen und Wärmedämm-Matte unten ■... -
Seite 4: Bestimmungsgemäße Ver
Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- nen Systemen gemäß EN 12828 / DIN 1988 bzw. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- nungsanleitungen installiert und betrieben werden. Speicher-Wassererwärmer sind ausschließlich für die Bevorratung und Erwärmung von Wasser in Trinkwas- serqualität, Heizwasser-Pufferspeicher ausschließlich für Füllwasser in Trinkwasserqualität vorgesehen. -
Seite 5: Produktinformation
Produktinformation Emaillierter, innenbeheizter Speicher-Wassererwärmer Inhalt: 300, 400 und 500 l zur Trinkwassererwärmung in Verbindung mit: Geeignet für Anlagen nach DIN 1988, EN 12828 und Solaranlagen DIN 4753 ■ Heizkesseln ■ Wandgeräten ■ Wärmepumpen für bivalenten Betrieb ■ Zusätzlich ist die Verwendung eines Elektro-Heizein- ■... - Seite 6 Produktinformation (Fortsetzung) Zur Bedienung des Temperaturreglers (falls vorhan- ■ den) ausreichenden Abstand zur Wand vorsehen. Speicher-Wassererwärmer mit Stellfüßen ausrichten. ■ Hinweis Stellfüße nicht über 35 mm Gesamtlänge heraus- drehen. Speicher-Wassererwärmer mit Elektro-Heizeinsatz aufstellen Abb. 2 Montageanleitung Elektro-Heizeinsatz Einbau des Elektro-Heizeinsatzes wahlweise in Posi- tion oder Mindestabstand einhalten.
-
Seite 7: Speicher-Wassererwärmer 300 L
Speicher-Wassererwärmer 300 l Thermometer mit Thermometerfühler einbauen (falls vorhanden) Abb. 3 1. Deckel und Flanschdämmung abnehmen. 5. Sensorbefestigung mit Fühler bis zum Anschlag in die Tauchhülse einführen. 2. Fühler des oberen Thermometers bis zum Anschlag in den Klemmbügel am Flanschdeckel Hinweis einschieben. -
Seite 8: Anodenanschluss Prüfen Und Deckel Anbauen
