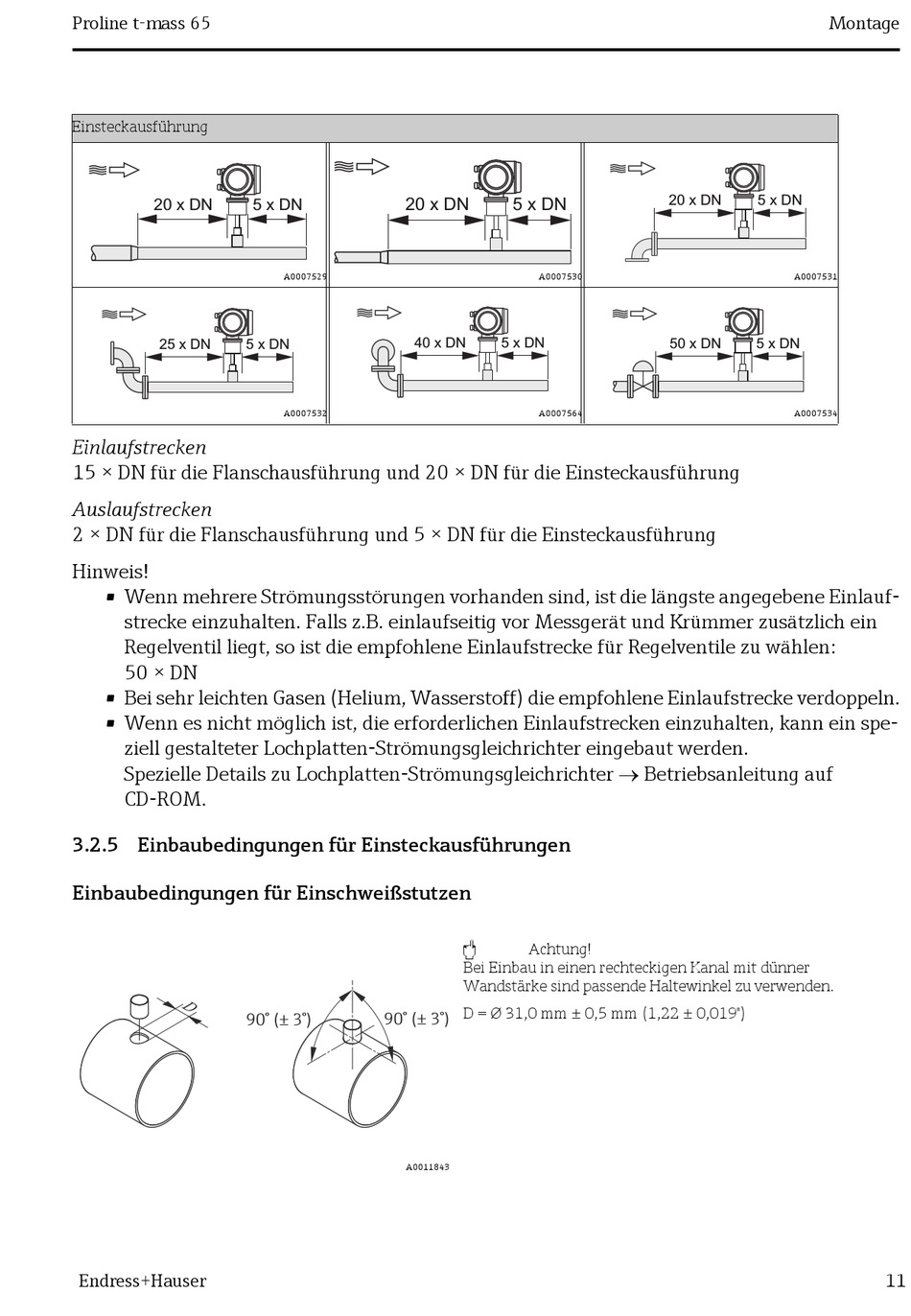

Proline t-mass 65
Einsteckausführung
20 x DN
25 x DN

Einlaufstrecken

15 × DN für die Flanschausführung und 20 × DN für die Einsteckausführung

Auslaufstrecken

2 × DN für die Flanschausführung und 5 × DN für die Einsteckausführung
Hinweis!
• Wenn mehrere Strömungsstörungen vorhanden sind, ist die längste angegebene Einlauf-
strecke einzuhalten. Falls z.B. einlaufseitig vor Messgerät und Krümmer zusätzlich ein
Regelventil liegt, so ist die empfohlene Einlaufstrecke für Regelventile zu wählen:
50 × DN
• Bei sehr leichten Gasen (Helium, Wasserstoff) die empfohlene Einlaufstrecke verdoppeln.
• Wenn es nicht möglich ist, die erforderlichen Einlaufstrecken einzuhalten, kann ein spe-
ziell gestalteter Lochplatten-Strömungsgleichrichter eingebaut werden.
Spezielle Details zu Lochplatten-Strömungsgleichrichter Betriebsanleitung auf
CD-ROM.
3.2.5 Einbaubedingungen für Einsteckausführungen
Einbaubedingungen für Einschweißstutzen
Endress+Hauser
20 x DN
5 x DN
A0007529
40 x DN
5 x DN
A0007532
90° (± 3°)
90° (± 3°)
A0011843
5 x DN
A0007530
5 x DN
A0007564
"
Achtung!
Bei Einbau in einen rechteckigen Kanal mit dünner
Wandstärke sind passende Haltewinkel zu verwenden.
D = Ø 31,0 mm ± 0,5 mm (1,22 ± 0,019")
Montage
20 x DN
5 x DN
A0007531
50 x DN
5 x DN
A0007534
11
