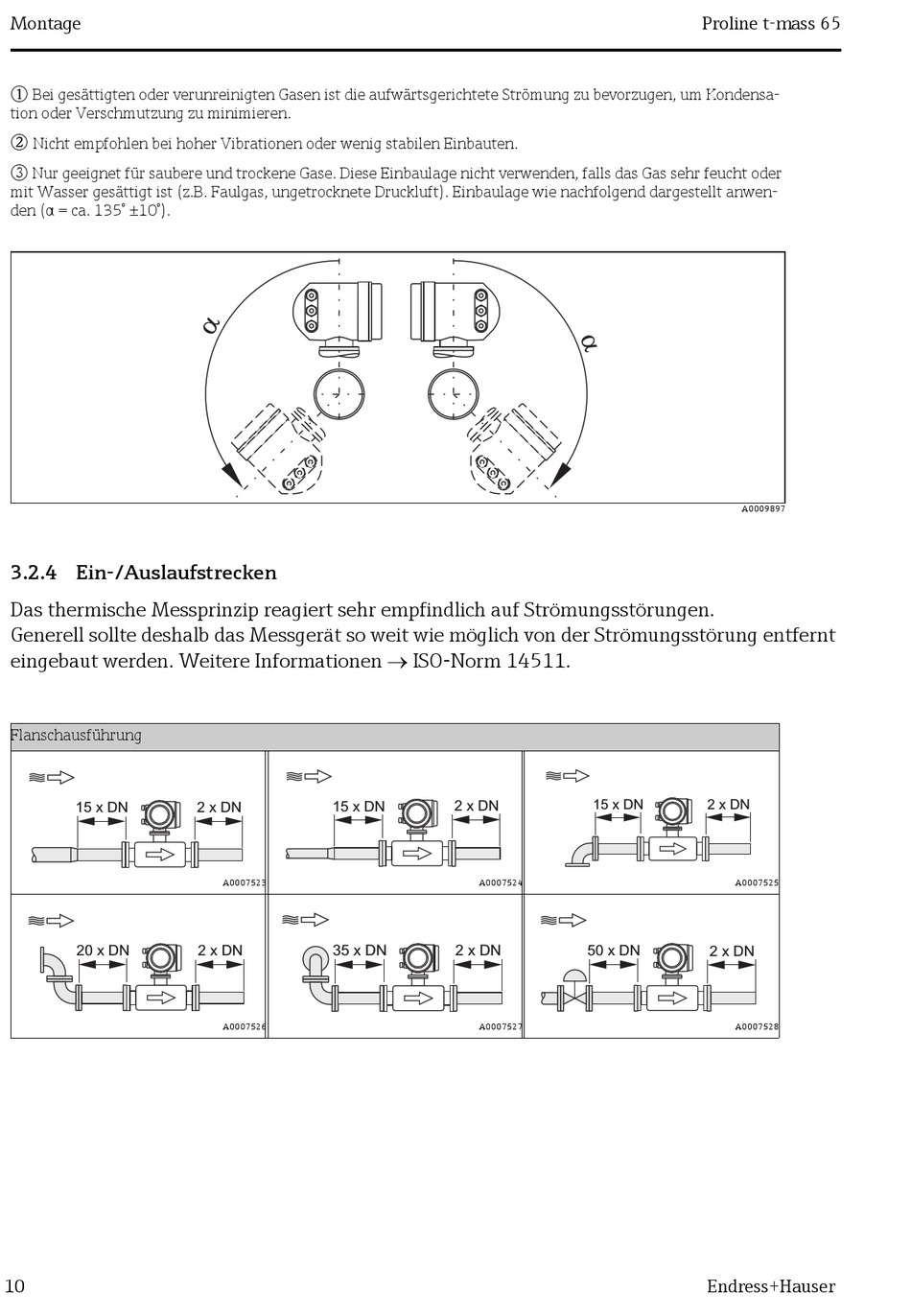

Montage
m
Bei gesättigten oder verunreinigten Gasen ist die aufwärtsgerichtete Strömung zu bevorzugen, um Kondensa-
tion oder Verschmutzung zu minimieren.
n
Nicht empfohlen bei hoher Vibrationen oder wenig stabilen Einbauten.
o
Nur geeignet für saubere und trockene Gase. Diese Einbaulage nicht verwenden, falls das Gas sehr feucht oder
mit Wasser gesättigt ist (z.B. Faulgas, ungetrocknete Druckluft). Einbaulage wie nachfolgend dargestellt anwen-
den (α = ca. 135° ±10°).
3.2.4 Ein-/Auslaufstrecken
Das thermische Messprinzip reagiert sehr empfindlich auf Strömungsstörungen.
Generell sollte deshalb das Messgerät so weit wie möglich von der Strömungsstörung entfernt
eingebaut werden. Weitere Informationen ISO-Norm 14511.
Flanschausführung
15 x DN
20 x DN
10
15 x DN
2 x DN
A0007523
2 x DN 35 x DN
A0007526
15 x DN
2 x DN
A0007524
2 x DN 50 x DN
A0007527
Proline t-mass 65
A0009897
2 x DN
A0007525
2 x DN
A0007528
