Proline t-mass 65

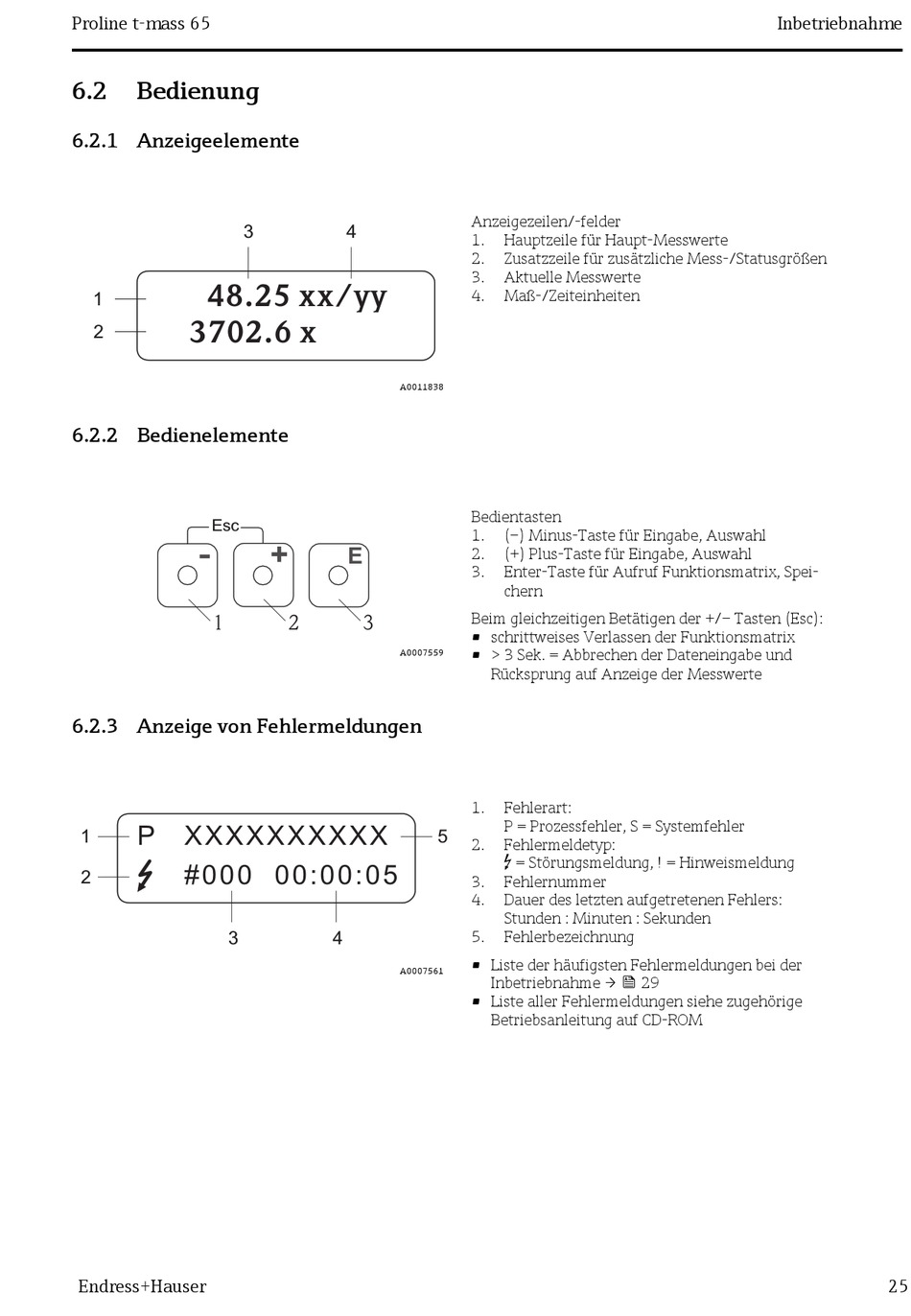

6.2
Bedienung
6.2.1 Anzeigeelemente
3
48.25 xx/yy
1
3702.6 x
2
6.2.2 Bedienelemente
Esc
-
1
6.2.3 Anzeige von Fehlermeldungen
XXXXXXXXXX
P
1
#000 00:00:05
2
3
Endress+Hauser
4
A0011838
+
E
2
3
A0007559
5
4
A0007561
Anzeigezeilen/-felder
1.
Hauptzeile für Haupt-Messwerte
2.
Zusatzzeile für zusätzliche Mess-/Statusgrößen
3.
Aktuelle Messwerte
4.
Maß-/Zeiteinheiten
Bedientasten
1.
(–) Minus-Taste für Eingabe, Auswahl
2.
(+) Plus-Taste für Eingabe, Auswahl
3.
Enter-Taste für Aufruf Funktionsmatrix, Spei-
chern
Beim gleichzeitigen Betätigen der +/– Tasten (Esc):
• schrittweises Verlassen der Funktionsmatrix
• > 3 Sek. = Abbrechen der Dateneingabe und
Rücksprung auf Anzeige der Messwerte
1.
Fehlerart:
P = Prozessfehler, S = Systemfehler
2.
Fehlermeldetyp:
$
= Störungsmeldung, ! = Hinweismeldung
3.
Fehlernummer
4.
Dauer des letzten aufgetretenen Fehlers:
Stunden : Minuten : Sekunden
5.
Fehlerbezeichnung
• Liste der häufigsten Fehlermeldungen bei der
Inbetriebnahme → 29
• Liste aller Fehlermeldungen siehe zugehörige
Betriebsanleitung auf CD-ROM
Inbetriebnahme
25
