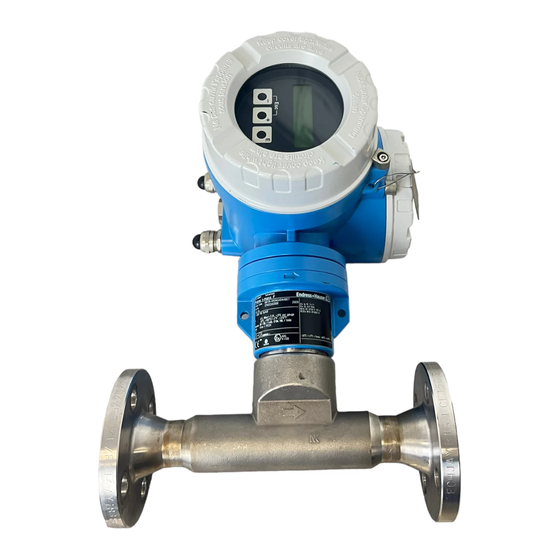

Endress+Hauser Proline t-mass 65 Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Messgeräte
  5. Proline t-mass 65
  6. Kurzanleitung
Endress+Hauser Proline t-mass 65 Kurzanleitung

Endress+Hauser Proline t-mass 65 Kurzanleitung

Thermisches massedurchflussmesssystem
Vorschau ausblenden Andere Handbücher für Proline t-mass 65:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Kurzanleitung
Proline t-mass 65
Thermisches Massedurchflussmesssystem
6
8
MODBUS
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang
gehörende Betriebsanleitung. Ausführliche Informationen entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentation auf der mitgelieferten
CD-ROM.
Die komplette Gerätedokumentation besteht aus:
• der vorliegenden Kurzanleitung
• je nach Ausführung des Geräts:
– Betriebsanleitung und Beschreibung der Gerätefunktionen
– Zulassungen und Sicherheitszertifikaten
– weiteren gerätespezifischen Informationen
KA021D/06/de/04.07
71042206

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline t-mass 65

Inhaltszusammenfassung für Endress+Hauser Proline t-mass 65

  • Seite 1 Kurzanleitung Proline t-mass 65 Thermisches Massedurchflussmesssystem MODBUS Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang gehörende Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren Dokumentation auf der mitgelieferten CD-ROM. Die komplette Gerätedokumentation besteht aus: • der vorliegenden Kurzanleitung •...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Proline t-mass 65 Inhaltsverzeichnis 1 Sicherheitshinweise........3 1.1 Bestimmungsgemäße Verwendung .

  • Seite 3: Sicherheitshinweise

    Proline t-mass 65 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäße Verwendung • Das Messgerät funktioniert nach dem thermischen Messprinzip und ist ausschließlich zum Messen des Masseflusses von Gasen zu verwenden. • Das Messgerät kann für das Messen von reinen Gasen (z. B. Sauerstoff, Stickstoff, Kohlendi- oxid, Argon usw.) oder von Gasgemischen (z.

  • Seite 4: Sicherheitszeichen

    Sicherheitshinweise Proline t-mass 65 • Bei speziellen Messtoffen, inkl. Medien für die Reinigung, ist Endress+Hauser gerne behilflich die Korrosionsbeständigkeit messstoffberührender Materialien abzuklären. Kleine Verände- rungen der Temperatur, Konzentration oder Grad der Verunreinigung im Prozess können jedoch Unterschiede in der Korrosionsbeständigkeit nach sich ziehen. Daher übernimmt End- ress+Hauser keine Garantie oder Haftung hinsichtlich Korrosionsbeständigkeit messstoffbe-...

  • Seite 5: Montage

    Proline t-mass 65 Montage Montage Transport zur Messstelle • Messgerät in Originalverpackung zur Messstelle transportieren. • Die an den Prozessanschlüssen angebrachten Deckel oder Kappen verhindern mechanische Beschädigungen der Sensoren während Transport und Lagerung. Aus diesem Grund Deckel oder Kappen bis unmittelbar vor dem Einbau nicht entfernen.

  • Seite 6: Anforderungen An Die Rohrleitung/Rohrleitungsverbindungen

    Montage Proline t-mass 65 2.2.2 Anforderungen an die Rohrleitung/Rohrleitungsverbindungen • Ziel ist eine durchgehend glatte Rohrinnenfläche. Weitere Informationen finden Sie in der ISO 14511 Norm. " Achtung! Rohrleitung muss frei von Verschmutzungen und Partikeln sein, um Beschädigungen an den Thermofühlern zu vermeiden.

  • Seite 7: Einsteckausführung

    Proline t-mass 65 Montage Einsteckausführung A0007516 A0007517 A0007518 kompakt getrennt kompakt getrennt kompakt getrennt ✘ ✘ à Ãà Ãà Ãà Ãà = empfohlene Einbaulage à = in bestimmten Situationen empfohlene Einbaulage; nicht empfohlen bei hohen Vibrationen oder instabilen Installationen ✘...

  • Seite 8: Einlaufstrecken

    Montage Proline t-mass 65 Einsteckausführung 20 x DN 5 x DN 20 x DN 5 x DN 20 x DN 5 x DN A0007529 A0007530 A0007531 40 x DN 5 x DN 50 x DN 5 x DN 25 x DN...

  • Seite 9: Verstellbare Einstecktiefe Der Einsteckausführung

    Einsteckrohr mit Skala in Millimeter oder Zoll. A0007535 Hinweis! Alle Richtlinien und Hinweise zur Einstecktiefe beziehen sich auf ein von Endress+Hauser gelie- ferter Standard-Einschweissstutzen. Es ist wichtig, dass der Messaufnehmer so eingebaut ist, dass das obere Ende der Rohrverschrau- bung auf den Wert auf der Skala ausgerichtet ist, welcher dem folgenden berechneten Wert ent- spricht: •...

  • Seite 10: Ausrichtung Zur Durchflussrichtung

    Montage Proline t-mass 65 Ausrichtung zur Durchflussrichtung Pfeile auf beiden Seiten des Messumformergehäuses müs- sen in Durchflussrichtung weisen. Die Messskala auf dem Einsteckrohr muss zur Durchfluss -Einlaufseite hin zeigen. 90° A0007536 Ausrichtung zur Rohrleitung Einschweissstutzen auf die Rohr- oder Kanalleitung auf- schweissen.
  • Seite 11 Proline t-mass 65 Montage 2.2.11 Wärmeisolation Wenn das Gas sehr feucht oder mit Wasser gesättigt ist (z. B. Faulgas), dann sollten die Rohrlei- tung und das Messaufnehmergehäuse isoliert werden, damit sich keine Flüssigkeitströpfchen an der Rohrwand und/oder den Sensoren niederschlagen können.

  • Seite 12: Einbau

    Montage Proline t-mass 65 Einbau 2.3.1 Aluminium-Messumformergehäuse drehen Warnung! Der Drehmechanismus von Messgeräten für explosionsgefährdete Bereiche Zone 1 (ATEX) oder Class I Div. 1 (FM/CSA) unterscheidet sich von dem hier abgebildeten. Die Vorgehensweise zum Drehen dieser Gehäuse ist in der Ex-spezifischen Dokumentation beschrieben.

  • Seite 13: Direkte Wandmontage

    Proline t-mass 65 Montage Direkte Wandmontage Anschlussraum mm (inch) 35 (1.38) Befestigungsschrauben M6 (max. ø 6,5 mm (0,25"); Schraubenkopf max. ø 10,5 mm (0,4") Gehäusebohrungen für Befestigungsschrauben 192 (7.56) 90 (3.54) A0007542-ae Rohrmontage " Achtung! mm (inch) Überhitzungsgefahr! Wenn eine warme Rohrleitung für Ø...

  • Seite 14: Einbaukontrolle

    Montage Proline t-mass 65 Schalttafeleinbau +0.5 (+0.019) –0.5 (–0.019) 210 (8.27) +0.5 (+0.019) –0.5 (–0.019) 245 (9.65) mm (inch) ~110 (~4.33) A0007544-ae Einbaukontrolle • Ist das Messgerät beschädigt (Sichtprüfung)? • Entspricht das Messgerät den Spezifikationen an der Messstelle? • Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)? •...

  • Seite 15: Verdrahtung

    Proline t-mass 65 Verdrahtung Verdrahtung Warnung! Stromschlaggefahr. Gefahr für Leben. • Keinesfalls das Messgerät montieren oder verdrahten, während es an die Hilfsenergie ange- schlossen ist. • Vor dem Anschließen der Hilfsenergie die Schutzerde an die Erdungsklemme am Gehäuse anschließen. "...

  • Seite 16: Anschluss Der Verschiedenen Gehäusetypen

    Verdrahtung Proline t-mass 65 Anschluss der verschiedenen Gehäusetypen Verdrahtung anhand des eingeklebten Anschlussklemmen-Belegungsschemas vornehmen. 3.1.1 Kompaktausführung Anschluss Messumformer: Anschlussschema auf der Innenseite des Anschlussklemmenraumdeckels Hilfsenergiekabel Signalkabel oder Feldbuskabel A0007545 3.1.2 Getrenntausführung (Messumformer): Ex-freie Zone und Ex Zone 2 Anschluss Messumformer:...

  • Seite 17: Schutzart

    Proline t-mass 65 Verdrahtung Schutzart Die Geräte erfüllen alle Anforderungen für IP 67. Nach Montage im Feld oder nach Service-Arbeiten ist die Beachtung der folgenden Punkte zwingend erforderlich, um sicherzustellen, dass der IP 67-Schutz bestehen bleibt: • Messeinrichtung so einbauen, dass die Kabeleinführungen nicht nach oben weisen.

  • Seite 18: Hardwareeinstellungen

    Hardwareeinstellungen Proline t-mass 65 Hardwareeinstellungen Dieses Kapitel umfasst nur die für die Inbetriebnahme notwendigen Hardwareeinstellungen. Alle weiteren Einstellungen (z.B. Konfiguration Ausgänge, Schreibschutz, etc.) werden in der zugehörigen Betriebsanleitung auf CD-ROM beschrieben. Hinweis! Bei Messgeräten mit der Kommunikationsart HART sind für die Inbetriebnahme keine Hardwareeinstellung notwendig.
  • Seite 19 Proline t-mass 65 Hardwareeinstellungen PROFIBUS Geräteadressenbereich: 0…126 OFF ON Werkeinstellung: 126 Miniaturschalter für die Geräteadresse (abgebildetes Beispiel: 1+16+32 = Geräteadresse 49) Miniaturschalter für den Adressmodus (Art und Weise der Adressierung): OFF = Softwareadressierung via Vor-Ort-Bedie- nung/Bedienprogramm (Werkeinstellung) ON = Hardwareadressierung via Miniaturschalter Miniaturschalter nicht belegt.

  • Seite 20: Abschlusswiderstände

    Hardwareeinstellungen Proline t-mass 65 Abschlusswiderstände Hinweis! Wird das Messgerät am Ende eines Bussegments eingesetzt, ist eine Terminierung erforderlich. Dies kann im Messgerät über die Einstellung der Abschlusswiderstände auf der I/O-Platine erfolgen. Generell wird jedoch empfohlen die Terminierung nicht am Messgerät selbst vorzu- nehmen, sonder immer einen externen Busabschluss zu verwenden.

  • Seite 21: Inbetriebnahme

    Proline t-mass 65 Inbetriebnahme Inbetriebnahme Messgerät einschalten Nach Abschluss der Montage (erfolgereiche Einbaukontrolle), Verdrahtung (erfolgreiche Anschlusskontrolle) und ggf. den notwendigen Hardwareeinstellung kann die zulässige Hilfsenergie (siehe Typenschild) für das Messgerät eingeschaltet werden. Nach dem Einschalten der Hilfsenergie führt das Messgerät eine Reihe von Einschalt- und Selbstprüfungen durch.

  • Seite 22: Bedienung

    Inbetriebnahme Proline t-mass 65 Bedienung 5.2.1 Anzeigeelemente Anzeigezeilen/-felder Hauptzeile für Haupt-Messwerte Zusatzzeile für zusätzliche Mess-/Statusgrößen +48.25 xx/yy Aktuelle Messwerte +3702.6 x Maß-/Zeiteinheiten A0007557 5.2.2 Bedienelemente Bedientasten (–) Minus-Taste für Eingabe, Auswahl (+) Plus-Taste für Eingabe, Auswahl Enter-Taste für Aufruf Funktionsmatrix, Speichern Bei gleichzeitigen Betätigen der +/–...

  • Seite 23: Navigation Innerhalb Der Funktionsmatrix

    Proline t-mass 65 Inbetriebnahme Navigation innerhalb der Funktionsmatrix > 3 s – – – – A0007562 F → Einstieg in die Funktionsmatrix (ausgehend von der Anzeige der Messwerte) P → Auswahl Gruppe (z.B. BETRIEB) F → Auswahl bestätigen N→ Auswahl Funktion (z.B. SPRACHE) P →...

  • Seite 24: Aufruf Des Quick Setup Inbetriebnahme

    Inbetriebnahme Proline t-mass 65 Aufruf des Quick Setup Inbetriebnahme Mit dem Quick Setup werden alle für die Inbetriebnahme notwendigen Funktionen automatisch aufgerufen. Die Funktionen können verändert und somit dem jeweiligen Prozess angepasst werden. F → Einstieg in die Funktionsmatrix (ausgehend von der Anzeige der Messwerte) P →...

  • Seite 25: Softwareeinstellungen

    Proline t-mass 65 Inbetriebnahme Softwareeinstellungen 5.5.1 Geräteadresse Muss eingestellt werden bei Messgeräten mit der Kommunikationsart: • PROFIBUS DP Geräteadressenbereich 0…126, Werkeinstellung 126 • MODBUS RS485 Geräteadressenbereich 1…247, Werkeinstellung 247 Die Geräteadresse kann eingestellt werden über: • Miniaturschalter → siehe Kapitel Hardwareeinstellungen •...

  • Seite 26: Störungsbehebung

    Ursache/Behebung S: SENSOR DEFEKT Durchflusssensoren sind wahrscheinlich defekt, Messung ist nicht $: # 070 mehr möglich. Bitte wenden Sie sich an Ihre Endress+Hauser-Vertriebsorganisation. S: KOMMUNIK. SENS Interner Mikroprozessor-Kommunikationsfehler auf der Verstärker- $: # 251 platine. Verstärkerplatine ausbauen. → Betriebsanleitung auf CD-ROM.
  • Seite 27 Proline t-mass 65 Inbetriebnahme MODBUS RS485 Register 6859 Register 6821 Fehlermeldung/Typ Ursache/Behebung Datentyp: Integer Datentyp: String (18 Byte) SENSOR DEFEKT 070 S: SENSOR DEFEKT Durchflusssensoren sind wahrscheinlich defekt, $: # 070 Messung ist nicht mehr möglich. Bitte wenden Sie sich an Ihre Endress+Hau- ser-Vertriebsorganisation.
  • Seite 28 www.endress.com/worldwide KA021D/06/de/04.07 71042206 FM+SGML 6.0...
