Endress+Hauser Proline Prowirl F 200 Kurzanleitung Seite 34

Elektrischer Anschluss
Anschluss Anschlussgehäuse Messaufnehmer
1. HINWEIS
Anschlussklemmen mit einem nicht korrekten Anziehdrehmoment angezogen.
Verbindung fehlerhaft oder Anschlussklemme beschädigt.
‣
Die Anschlussklemmen mit einem Anziehdrehmoment in einem Bereich von
1,2...1,7 Nm anziehen.

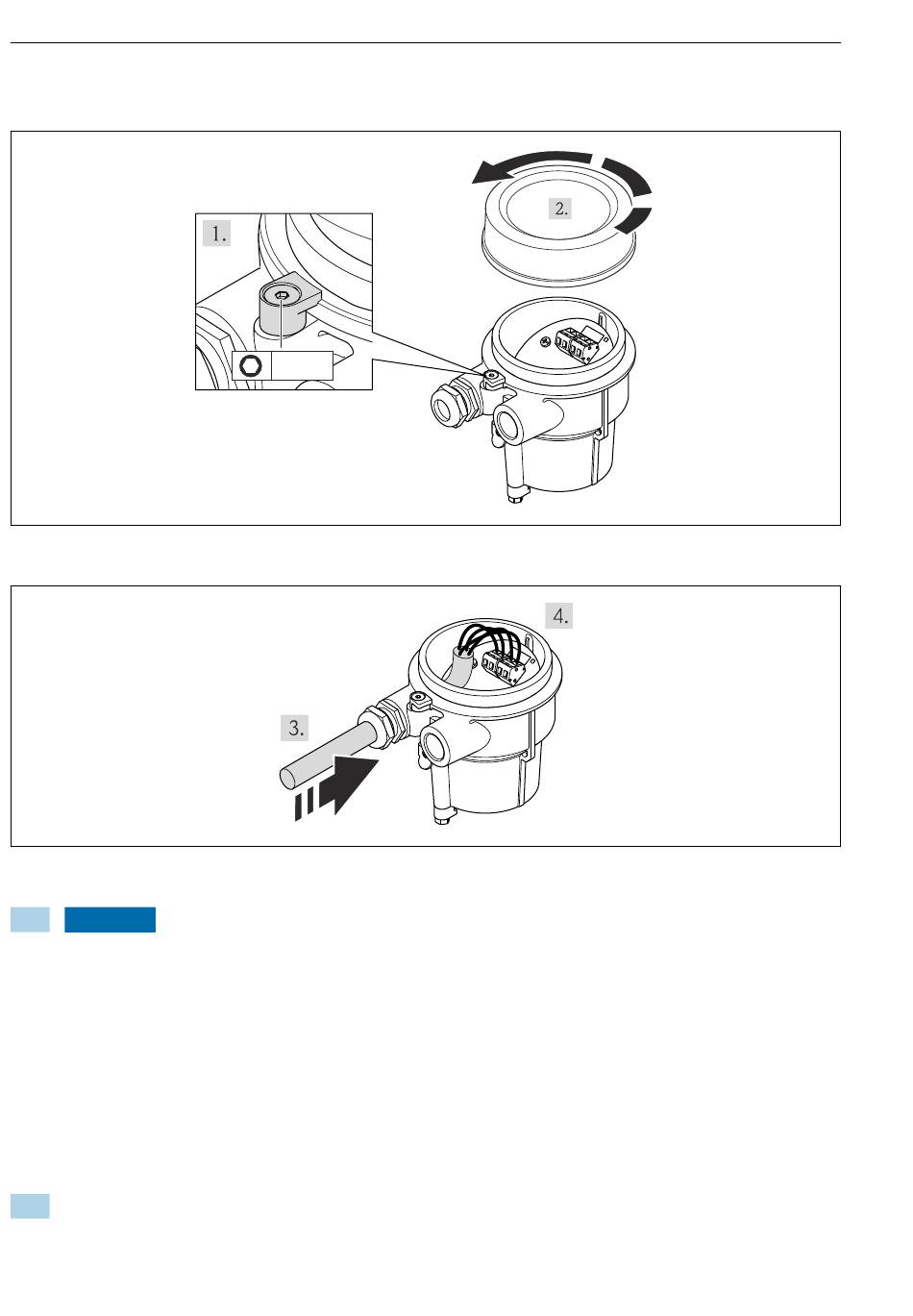

Verbindungskabel verdrahten:
 Klemme 1 = braunes Kabel
Klemme 2 = weißes Kabel
Klemme 3 = gelbes Kabel
Klemme 4 = grünes Kabel
2. Kabelschirm über Kabelzugentlastung anschließen.
34
3 mm
Proline Prowirl F 200
A0020410
A0020411
Endress+Hauser
