Bedienungsmöglichkeiten
Verbindungsaufbau
Weitere Informationen: Betriebsanleitung BA00027S und BA00059S
Bedienoberfläche
2 3
Xxxxxx/.../.../
Gerätename:
Messtellenbezeichnung:
1
Status:
Xxxxxx
Zugriffsrechte Bediensoftware
P
+ Betrieb
– Setup
Messstellenbezeichnung
P
– Systemeinheiten
Masseflusseinheit
P
8
Volumenflusseinheit
P
+ Messstoff wählen
+
...
+ ...
+ Erweitertes Setup
+
Diagnose
+ Experte
10 11

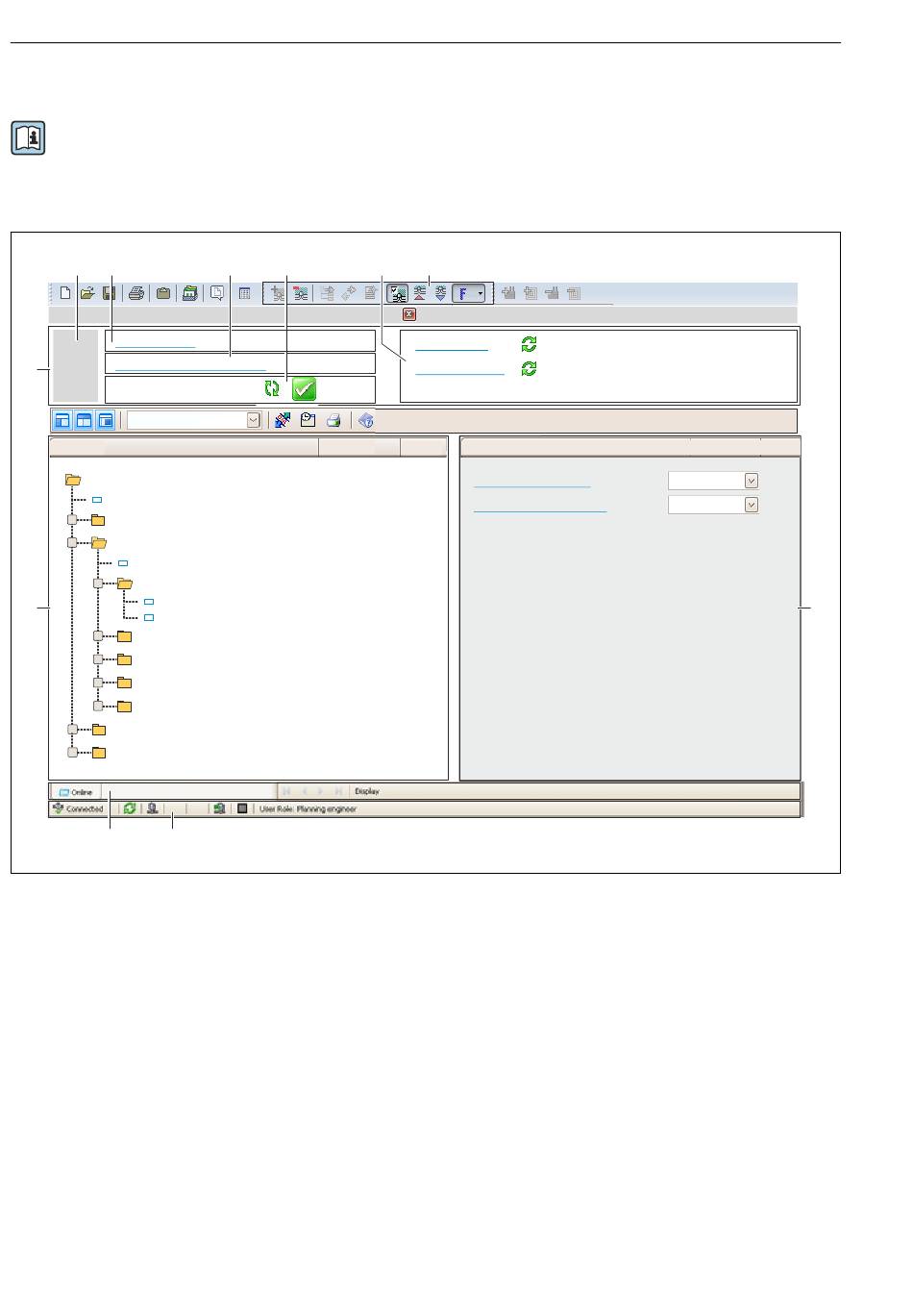

1 Kopfzeile
2 Gerätebild
3 Gerätename
4 Messstellenbezeichnung
5 Statusbereich mit Statussignal
6 Anzeigebereich für aktuelle Messwerte
7 Bearbeitungsleiste mit weiteren Funktionen wie Speichern/Laden, Ereignisliste und Dokumentations-
erstellung
8 Navigationsbereich mit Bedienmenüstruktur
9 Arbeitsbereich
10 Aktionsbereich
11 Statusbereich
50
4 5 6
Xxxxxxx
Xxxxxxx
Gut
Instandhalter
Xxxxxx
kg/h
m /h ³
7
Massefluss:
12.34
Volumenfluss:
12.34
Masseflusseinheit:
Volumenflusseinheit:
Proline Prowirl F 200
kg/h
m /h ³
kg/h
m /h ³
Endress+Hauser
9
A0021051-DE
