Endress+Hauser Proline Prowirl F 200 Kurzanleitung Seite 15

Proline Prowirl F 200
1
15 × DN
3
25 × DN
5
20 × DN
7
50 × DN
9 DN 40 (1½"):
≥

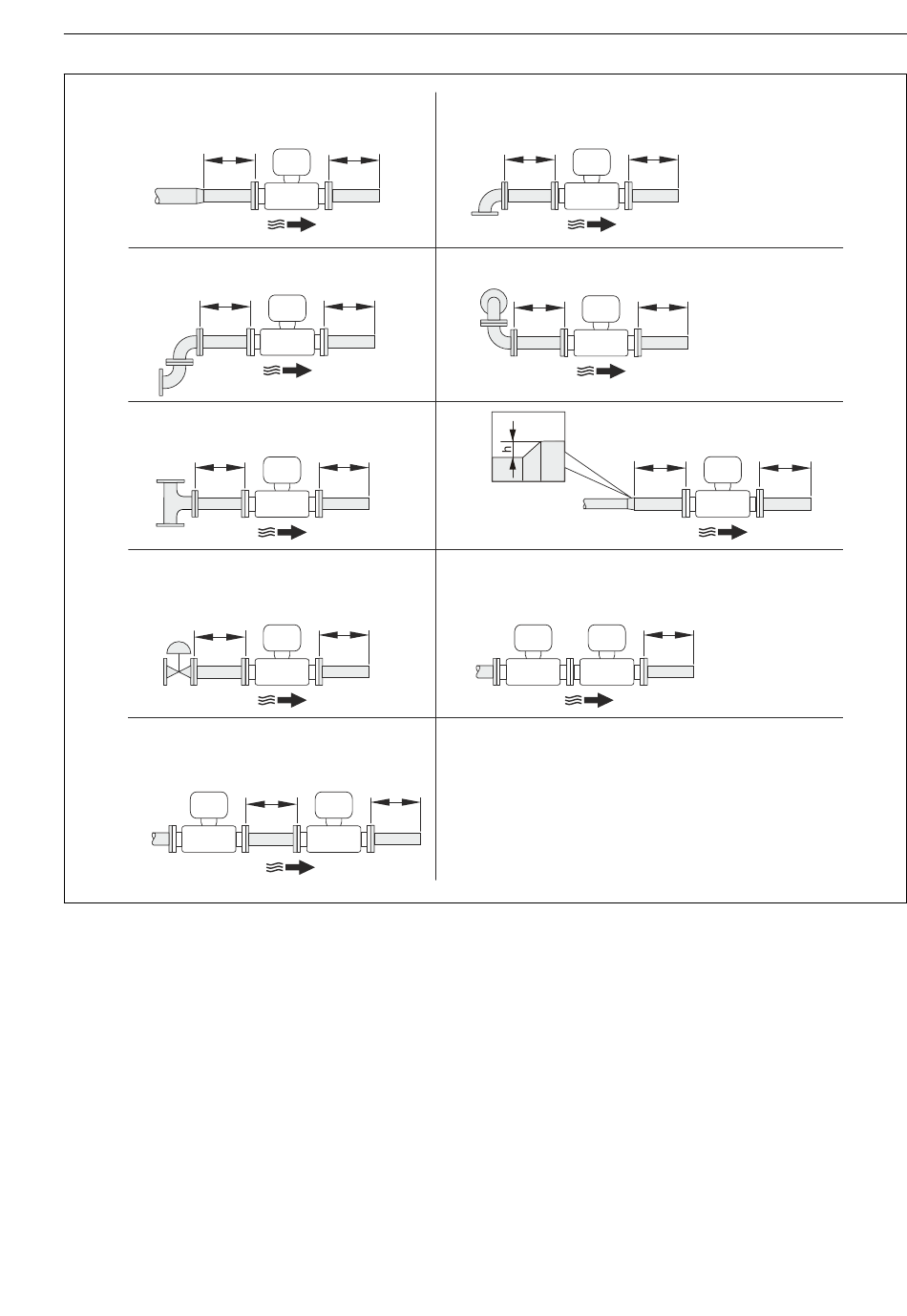

 2 Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
h Sprunghöhe
1 Reduktion um eine Nennweite
2 Einfacher Bogen (90°-Bogen)
3 Doppelbogen (2 × 90°-Bogen entgegengesetzt)
4 Doppelbogen 3D (2 × 90°-Bogen entgegengesetzt, nicht in einer Ebene)
5 T-Stück
6 Erweiterung
Endress+Hauser
5 × DN
5 × DN
5 × DN
5 × DN
5 × DN
40 × DN
2
20 × DN 5 × DN
4
40 × DN 5 × DN
6
17 × DN + 8 × h 5 × DN
8 DN 25 (1"):
≤
5 × DN
Montage
A0019189
15
