Elektrischer Anschluss
R [ ]
W
b
500
400
300
200
100
0
12 14

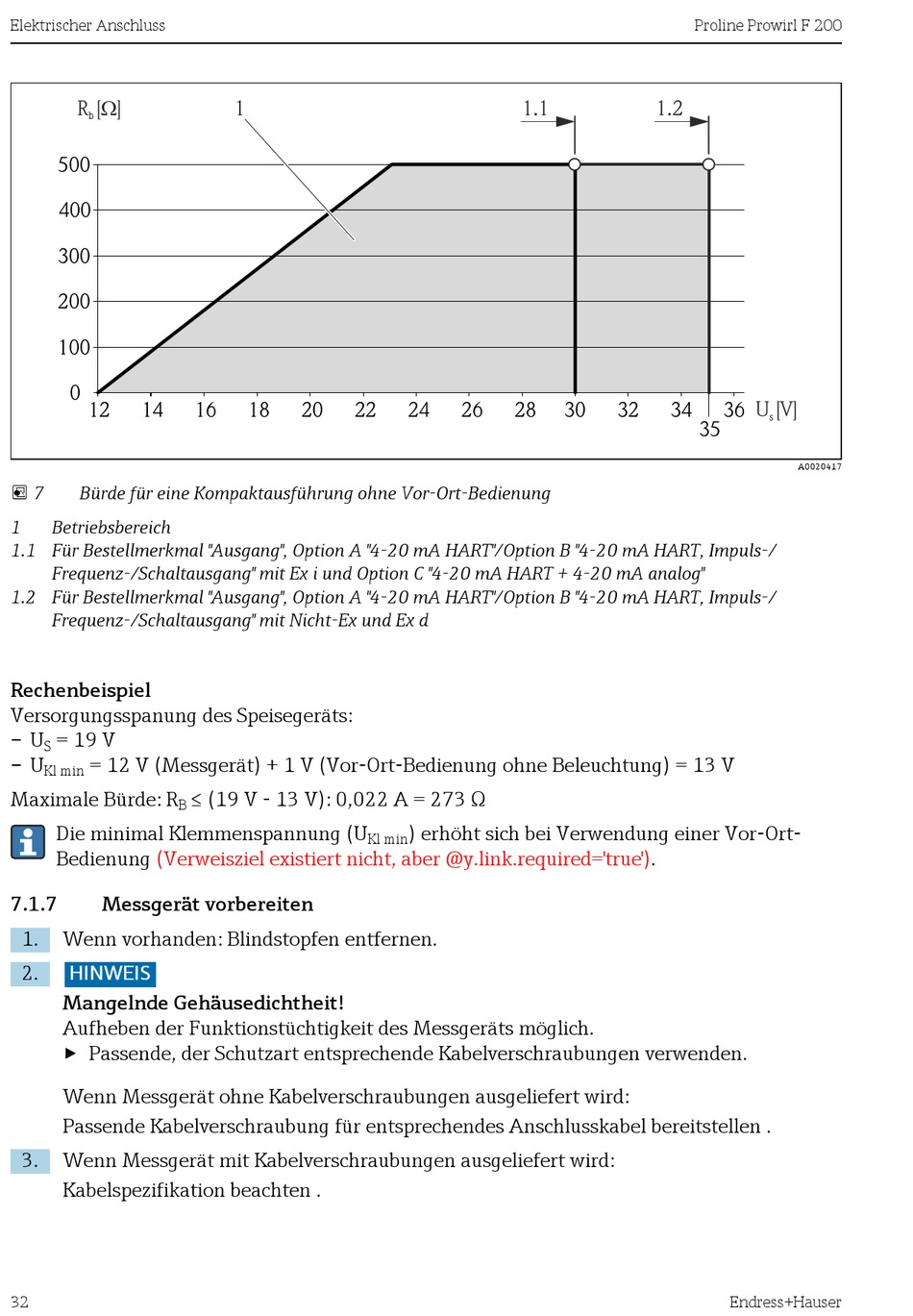

 7 Bürde für eine Kompaktausführung ohne Vor-Ort-Bedienung
1 Betriebsbereich
1.1 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/
Frequenz-/Schaltausgang" mit Ex i und Option C "4-20 mA HART + 4-20 mA analog"
1.2 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/
Frequenz-/Schaltausgang" mit Nicht-Ex und Ex d
Rechenbeispiel
Versorgungsspanung des Speisegeräts:
– U = 19 V
S
– U = 12 V (Messgerät) + 1 V (Vor-Ort-Bedienung ohne Beleuchtung) = 13 V
Kl min
Maximale Bürde: R
B
Die minimal Klemmenspannung (U

Bedienung

(Verweisziel existiert nicht, aber @y.link.required=' t rue' )
7.1.7 Messgerät vorbereiten
1. Wenn vorhanden: Blindstopfen entfernen.
2. HINWEIS
Mangelnde Gehäusedichtheit!
Aufheben der Funktionstüchtigkeit des Messgeräts möglich.
‣
Passende, der Schutzart entsprechende Kabelverschraubungen verwenden.
Wenn Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen .
3. Wenn Messgerät mit Kabelverschraubungen ausgeliefert wird:
Kabelspezifikation beachten .
32
1
16 18 20 22
≤ (19 V - 13 V): 0,022 A = 273 Ω
1.1
24 26 28
) erhöht sich bei Verwendung einer Vor-Ort-
Kl min
Proline Prowirl F 200
1.2
30 32 34 36
35
.
Endress+Hauser
U [V]
s
A0020417
