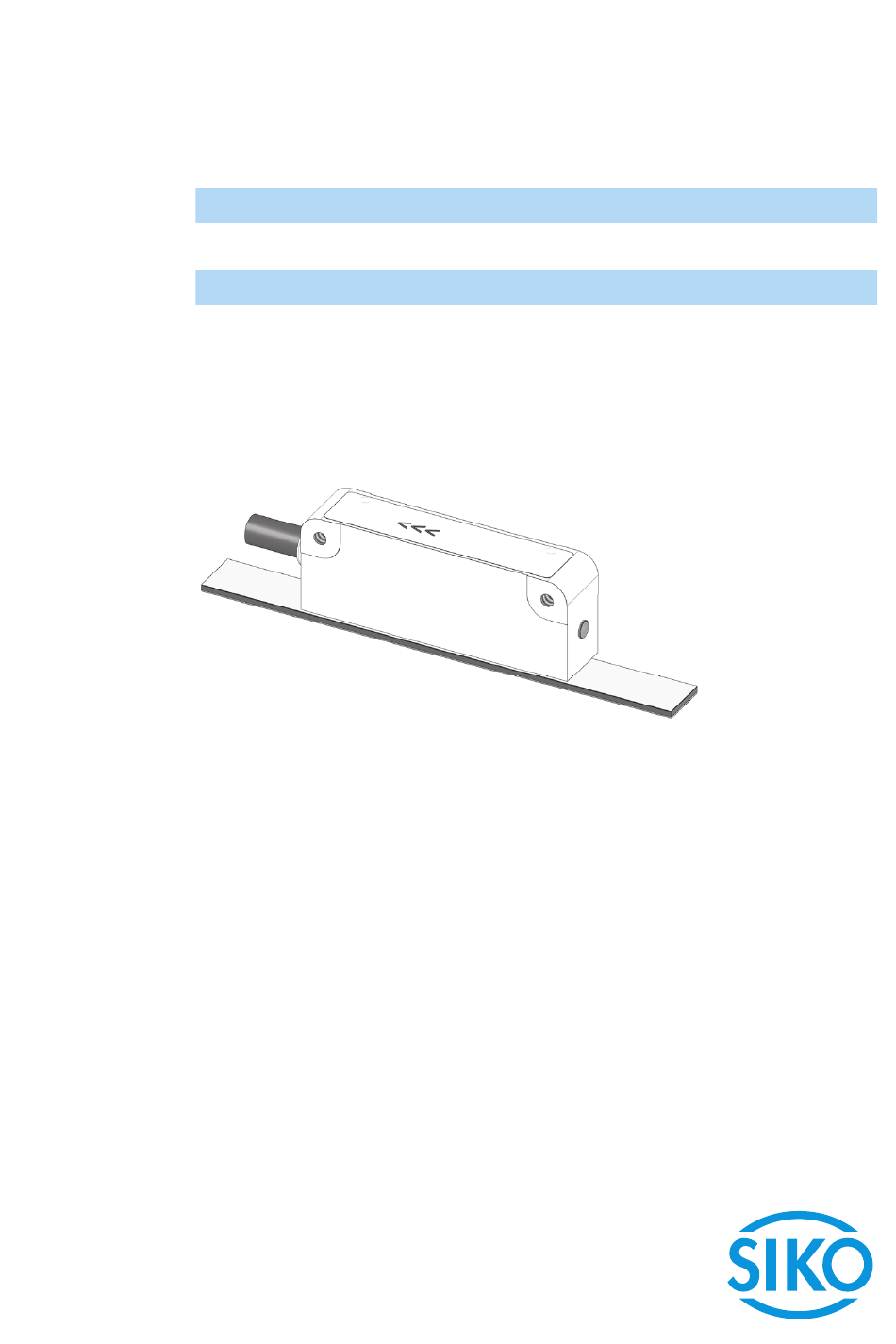

- Seite 1 MSA213C Magnetsensor Deutsch Originalmontageanleitung Seite 2 Magnetic sensor English Translation of the Original Installation Instructions page 15 340/18...
-
Seite 2: Inhaltsverzeichnis
3 Identifikation 4 Installation 4.1 Mechanische Montage 4.2 Montage Magnetband 4.3 Montage Magnetsensor 4.4 Elektrische Installation 5 Inbetriebnahme 6 Fehlerbehandlung 7 Transport, Lagerung, Wartung und Entsorgung 8 Technische Daten MSA213C · Datum 19.04.2021 · Art. Nr. 89792 · Änd. Stand 340/18... -
Seite 3: Dokumentation
Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signalwort. Gefahrenklassen Unmittelbare Gefährdungen, die zu schweren irreversiblen Körperverlet- GEFAHR zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. MSA213C · Datum 19.04.2021 · Art. Nr. 89792 · Änd. Stand 340/18... -
Seite 4: Zielgruppe
Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen. MSA213C · Datum 19.04.2021 · Art. Nr. 89792 · Änd. Stand 340/18... -
Seite 5: Identifikation
` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. Verlust der Messwerte ACHTUNG ` Toleranz- und Abstandsmaße über die gesamte Messstrecke einhalten. MSA213C · Datum 19.04.2021 · Art. Nr. 89792 · Änd. Stand 340/18... -
Seite 6: Montage Magnetband
Daraufhin erfolgt das Ausrichten des Bandes. Nun kann über die restliche Länge die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich herausgezogen werden (als Hilfsmittel kann eine Tapetenandrückwalze verwendet werden). MSA213C · Datum 19.04.2021 · Art. Nr. 89792 · Änd. Stand 340/18... - Seite 7 Magnetband vollständig darin eingebettet ist. Abb. 3: Magnetband Abb. 4: Magnetband von vorne angeschrägt verschraubt Abb. 5: Magnetband von oben Abb. 6: Magnetband in Nut verschraubt MSA213C · Datum 19.04.2021 · Art. Nr. 89792 · Änd. Stand 340/18...
-
Seite 8: Montage Magnetsensor
8). Als Montagehilfe kann die beiliegende Abstandslehre verwendet werden. Größere Montageabweichungen führen zu unplausiblen Positionswerten. Bei Verwendung eines Abdeckbandes reduziert sich der eff. Abstand um die Dicke des Abdeckbandes inkl. Klebefilm. MSA213C · Datum 19.04.2021 · Art. Nr. 89792 · Änd. Stand 340/18... -
Seite 9: Elektrische Installation
Das System in möglichst großem Abstand von Leitungen einbauen, die mit Störungen belastet sind. Gegebenenfalls sind zusätzliche Maßnahmen, wie Schirmbleche oder metallisierte Gehäuse vorzusehen. Schützspulen müssen mit Funkenlöschgliedern beschaltet sein. MSA213C · Datum 19.04.2021 · Art. Nr. 89792 · Änd. Stand 340/18... - Seite 10 BiSS C schwarz braun A, Sin+ A, Sin+ gelb /A, Sin- /A, Sin- orange B, Cos+ B, Cos+ grün /B, Cos- /B, Cos- blau violett grau weiß NSLO MSA213C · Datum 19.04.2021 · Art. Nr. 89792 · Änd. Stand 340/18...
-
Seite 11: Inbetriebnahme
Der Magnetsensor MSA213C verfügt über Diagnosemaßnahmen, die interne Fehler als auch Fehler, die bei Anbau/Montage entstanden sind, erkennt und dem Antriebsregler mitteilt. Typische Fehler, die bei Anbau und Betrieb auftreten: MSA213C · Datum 19.04.2021 · Art. Nr. 89792 · Änd. Stand 340/18... -
Seite 12: Transport, Lagerung, Wartung Und Entsorgung
Stoffe und sind zugleich Wertstoffträger. Der Magnetsensor muss deshalb nach seiner endgültigen Stilllegung einem Recycling zuge- führt werden. Die Umweltrichtlinien des jeweiligen Landes müssen hierzu beachtet werden. MSA213C · Datum 19.04.2021 · Art. Nr. 89792 · Änd. Stand 340/18... -
Seite 13: Technische Daten
M12-Steckverbinder 4-polig, 1x Stift (IOL) (A-kodiert) Systemdaten Ergänzung Pollänge 2 mm inkremental Auflösung 1 µm absolut 1, 5, 10 µm LD, inkremental 2 mm Periodenlänge, 1Vss Linearitätsabweichung ±10 µm Wiederholgenauigkeit ±1 µm Messbereich ≤16000 mm MSA213C · Datum 19.04.2021 · Art. Nr. 89792 · Änd. Stand 340/18... - Seite 14 EN 60529 Schockfestigkeit ≤500 m/s , 11 ms EN 60068-2-27, Halbsinus, 3 Achsen (+/-), je 3 Schocks Vibrationsfestigkeit ≤100 m/s , 10 … 2000 Hz EN 60068-2-6, 3 Achsen, je 10 Zyklen MSA213C · Datum 19.04.2021 · Art. Nr. 89792 · Änd. Stand 340/18...
