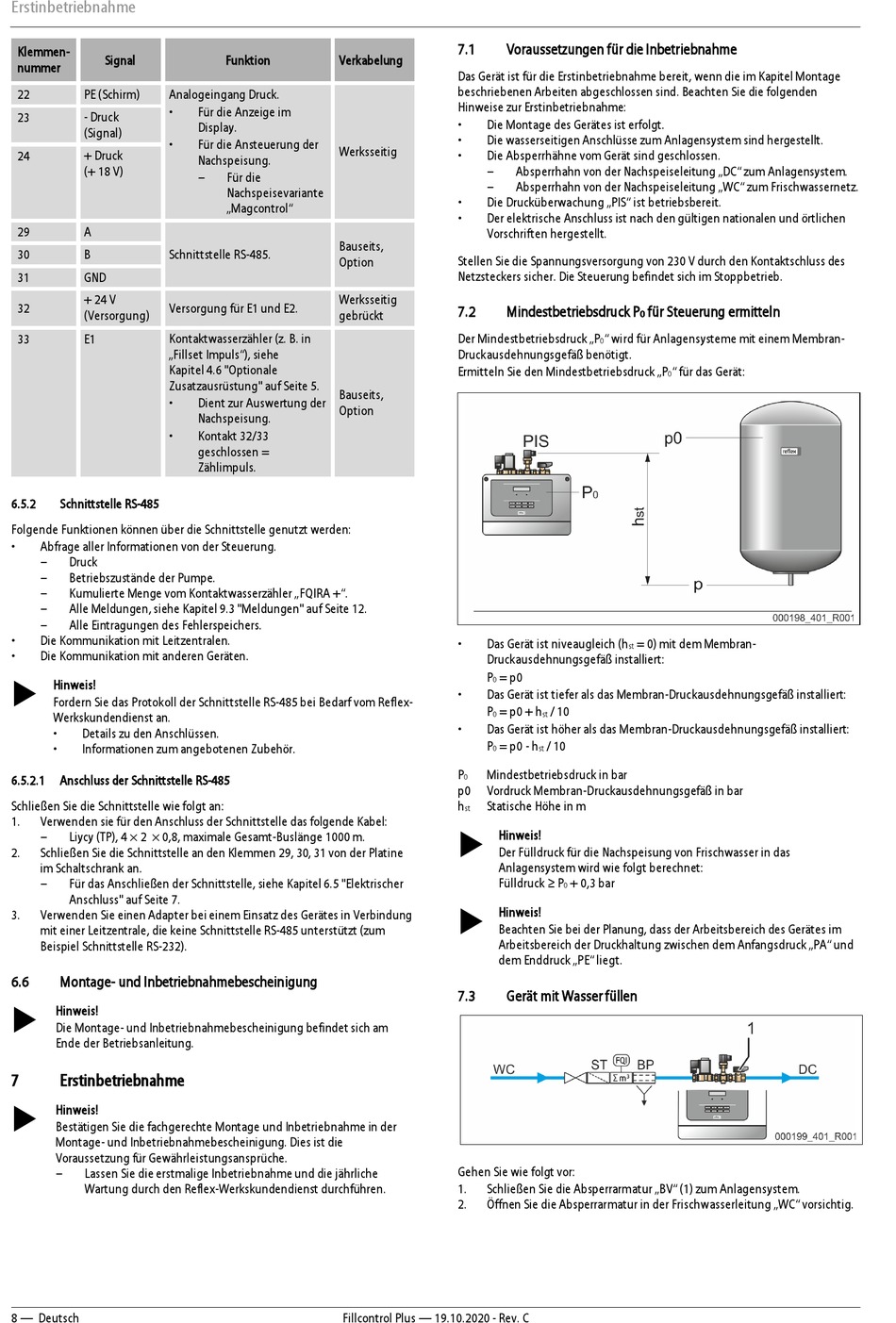

Erstinbetriebnahme

Klemmen-
Signal
nummer
22 PE (Schirm) Analogeingang Druck.
•
23 - Druck
(Signal)
•
24 + Druck
(+ 18 V)
29 A
30 B

Schnittstelle RS-485.

31 GND
+ 24 V
32 Versorgung für E1 und E2.
(Versorgung)
33 E1 Kontaktwasserzähler (z. B. in
„Fillset Impuls"), siehe
Kapitel 4.6 "Optionale
Zusatzausrüstung" auf Seite 5.
•
•
6.5.2 Schnittstelle RS-485
Folgende Funktionen können über die Schnittstelle genutzt werden:
• Abfrage aller Informationen von der Steuerung.
– Druck
– Betriebszustände der Pumpe.
– Kumulierte Menge vom Kontaktwasserzähler „FQIRA +".
– Alle Meldungen, siehe Kapitel 9.3 "Meldungen" auf Seite 12.
– Alle Eintragungen des Fehlerspeichers.
• Die Kommunikation mit Leitzentralen.
• Die Kommunikation mit anderen Geräten.
 Hinweis!
Fordern Sie das Protokoll der Schnittstelle RS-485 bei Bedarf vom Reflex-
Werkskundendienst an.
• Details zu den Anschlüssen.
• Informationen zum angebotenen Zubehör.
6.5.2.1

Anschluss der Schnittstelle RS-485

Schließen Sie die Schnittstelle wie folgt an:
1. Verwenden sie für den Anschluss der Schnittstelle das folgende Kabel:
– Liycy (TP), 4 × 2 × 0,8, maximale Gesamt-Buslänge 1000 m.
2. Schließen Sie die Schnittstelle an den Klemmen 29, 30, 31 von der Platine
im Schaltschrank an.
– Für das Anschließen der Schnittstelle, siehe Kapitel 6.5 "Elektrischer
Anschluss" auf Seite 7.
3. Verwenden Sie einen Adapter bei einem Einsatz des Gerätes in Verbindung
mit einer Leitzentrale, die keine Schnittstelle RS-485 unterstützt (zum
Beispiel Schnittstelle RS-232).
6.6

Montage- und Inbetriebnahmebescheinigung


Hinweis!
Die Montage- und Inbetriebnahmebescheinigung befindet sich am
Ende der Betriebsanleitung.
7 Erstinbetriebnahme

Hinweis!
Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der
Montage- und Inbetriebnahmebescheinigung. Dies ist die
Voraussetzung für Gewährleistungsansprüche.
– Lassen Sie die erstmalige Inbetriebnahme und die jährliche
Wartung durch den Reflex-Werkskundendienst durchführen.
8 — Deutsch
Funktion Verkabelung
Für die Anzeige im
Display.
Für die Ansteuerung der
Werksseitig
Nachspeisung.
– Für die
Nachspeisevariante
„Magcontrol"
Bauseits,
Option
Werksseitig
gebrückt
Bauseits,
Dient zur Auswertung der
Option
Nachspeisung.
Kontakt 32/33
geschlossen =
Zählimpuls.
Fillcontrol Plus — 19.10.2020 - Rev. C
7.1 Voraussetzungen für die Inbetriebnahme
Das Gerät ist für die Erstinbetriebnahme bereit, wenn die im Kapitel Montage
beschriebenen Arbeiten abgeschlossen sind. Beachten Sie die folgenden
Hinweise zur Erstinbetriebnahme:
• Die Montage des Gerätes ist erfolgt.
• Die wasserseitigen Anschlüsse zum Anlagensystem sind hergestellt.
• Die Absperrhähne vom Gerät sind geschlossen.
– Absperrhahn von der Nachspeiseleitung „DC" zum Anlagensystem.
– Absperrhahn von der Nachspeiseleitung „WC" zum Frischwassernetz.
• Die Drucküberwachung „PIS" ist betriebsbereit.
• Der elektrische Anschluss ist nach den gültigen nationalen und örtlichen
Vorschriften hergestellt.
Stellen Sie die Spannungsversorgung von 230 V durch den Kontaktschluss des
Netzsteckers sicher. Die Steuerung befindet sich im Stoppbetrieb.
7.2 Mindestbetriebsdruck P
Der Mindestbetriebsdruck „P " wird für Anlagensysteme mit einem Membran-
0
Druckausdehnungsgefäß benötigt.
Ermitteln Sie den Mindestbetriebsdruck „P
• Das Gerät ist niveaugleich (h
Druckausdehnungsgefäß installiert:
P = p0
0
• Das Gerät ist tiefer als das Membran-Druckausdehnungsgefäß installiert:
P = p0 + h / 10
0 st
• Das Gerät ist höher als das Membran-Druckausdehnungsgefäß installiert:
P = p0 - h / 10
0 st
P Mindestbetriebsdruck in bar
0
p0 Vordruck Membran-Druckausdehnungsgefäß in bar
h Statische Höhe in m
st

Hinweis!
Der Fülldruck für die Nachspeisung von Frischwasser in das
Anlagensystem wird wie folgt berechnet:
Fülldruck ≥ P + 0,3 bar
0

Hinweis!
Beachten Sie bei der Planung, dass der Arbeitsbereich des Gerätes im
Arbeitsbereich der Druckhaltung zwischen dem Anfangsdruck „PA" und
dem Enddruck „PE" liegt.
7.3 Gerät mit Wasser füllen
Gehen Sie wie folgt vor:
1. Schließen Sie die Absperrarmatur „BV" (1) zum Anlagensystem.
2. Öffnen Sie die Absperrarmatur in der Frischwasserleitung „WC" vorsichtig.
für Steuerung ermitteln
0
" für das Gerät:
0
= 0) mit dem Membran-
st
