Gerätemanagement
In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen
und das Gerät verwalten.
3.1 Anschließen an das Gerät
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf
die RUGGEDCOM RX1400 -Konsole und die Webschnittstellen des Geräts
beschrieben. Ausführlichere Informationen finden Sie im RUGGEDCOM ROX-II
Konfigurationshandbuch für den RUGGEDCOM RX1400.
Serieller Konsolenport
Für den Zugriff auf die Benutzeroberfläche der Konsole und die Steuerelemente beim
Systemstart des RUGGEDCOM ROX-II verbinden Sie einen PC oder ein Terminal direkt
mit dem Port der seriellen Konsole.
Hinweis
Der Port der seriellen Konsole ist nur dafür vorgesehen, vorübergehende
Verbindungen während der Erstkonfiguration oder zur Fehlerbehebung zu
ermöglichen.
Am Port für die serielle Konsole ist RS-232 mit einer DB9-Buchse implementiert. Der
Port hat die folgende Pinbelegung:

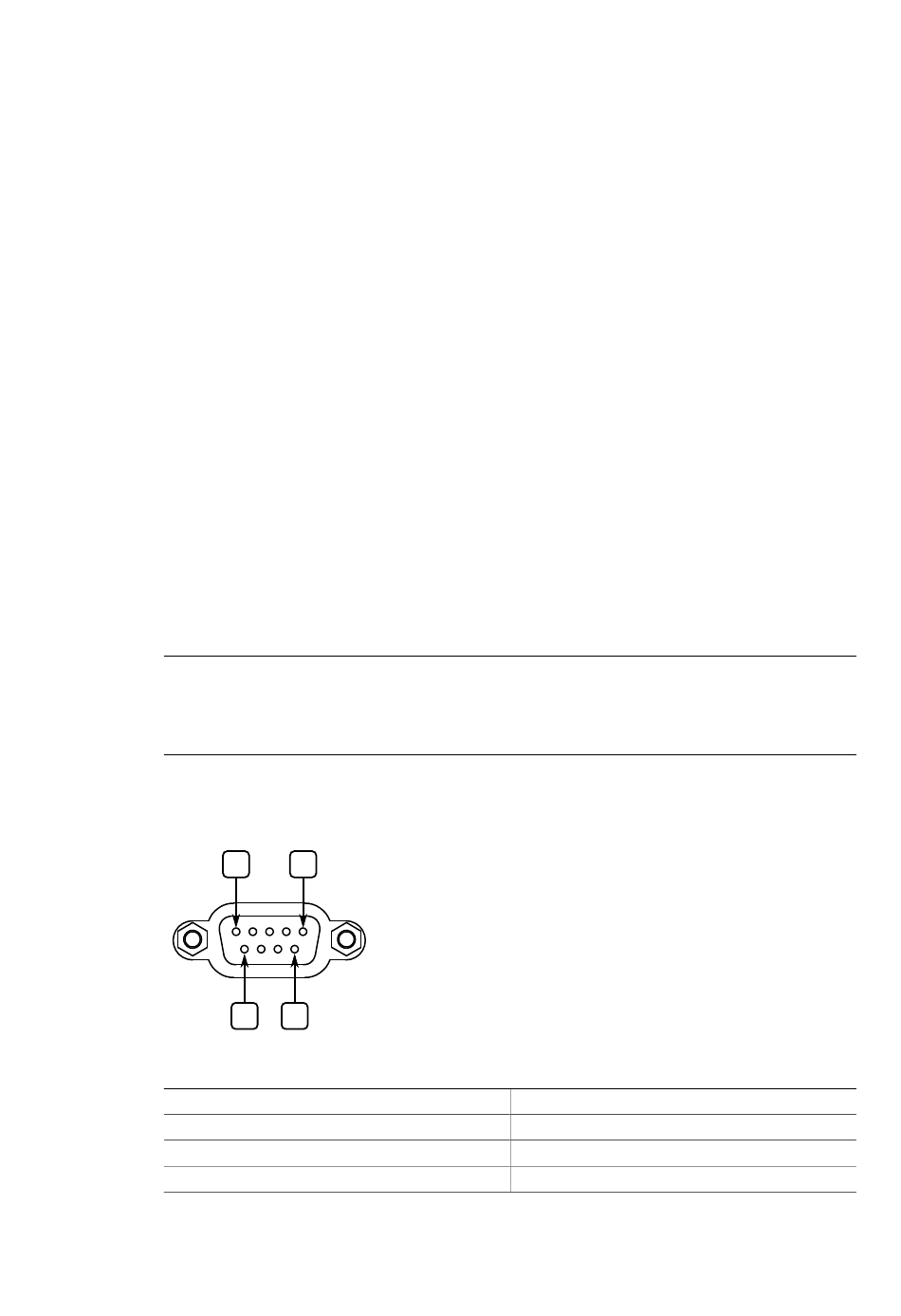

Abbildung 3.1
RUGGEDCOM RX1400
Montagehandbuch, 06/2021, C79000-G8900-1103-18
5 1
9 6
Serieller DB9-Konsolenport
Pin
1
2
3
Bezeichnung
Reserviert (nicht anschließen)
Ausgangssignal
Eingangssignal
