Installieren des Geräts
2.5 Anschließen der Antennen
•
•
•
Gehen Sie wie folgt vor, um das Gerät an einem Standard-Baugruppenträger (48 cm
[19 in]) zu montieren:
1.
2.
3.
2.5 Anschließen der Antennen
Der RUGGEDCOM RX1400 kann für den Zugriff auf Drahtlosnetzwerke mit externen
Antennen verbunden werden. Um eine größere Signalabdeckung und bessere
Leistung zu erreichen, sollten die Antennen an einem vom RUGGEDCOM RX1400
abgesetzten Standort installiert werden.
Hinweis
Die Antenneninstallation muss gemäß Article 810 des National Electric Code (NEC)
vorgenommen werden. Insbesondere muss die Erdungsleitung mindestens 10 AWG
(Cu) aufweisen. Das Schema muss einem der folgenden Regelwerke entsprechen:
18
Umgebungstemperatur weiter und verbessert so die langfristige Zuverlässigkeit
aller im Baugruppenträger montierten Geräte.
Überschreiten Sie nicht die vom Hersteller des Baugruppenträgers angegebene
Höchstzahl der Geräte oder die Gewichtsbeschränkung.
Vermeiden Sie eine Überlastung des Versorgungsstromkreises. Beachten Sie die
Spezifikationen vom Hersteller des Baugruppenträgers für den Überstromschutz
und die Spannungsversorgung.
Stellen Sie sicher, dass der Baugruppenträger und alle Geräte über eine
ordnungsgemäße Masse-zu-Erde-Verbindung verfügen. Achten Sie besonders
auf Zuleitungen (z. B. Steckerleisten), die nicht direkt mit dem Zweigstromkreis
verbunden sind.
Vergewissern Sie sich, dass die Adapter für die Montage in einem
Baugruppenträger vormontiert sind.
1
Adapter für Rackmontage
1
RUGGEDCOM RX1400
2

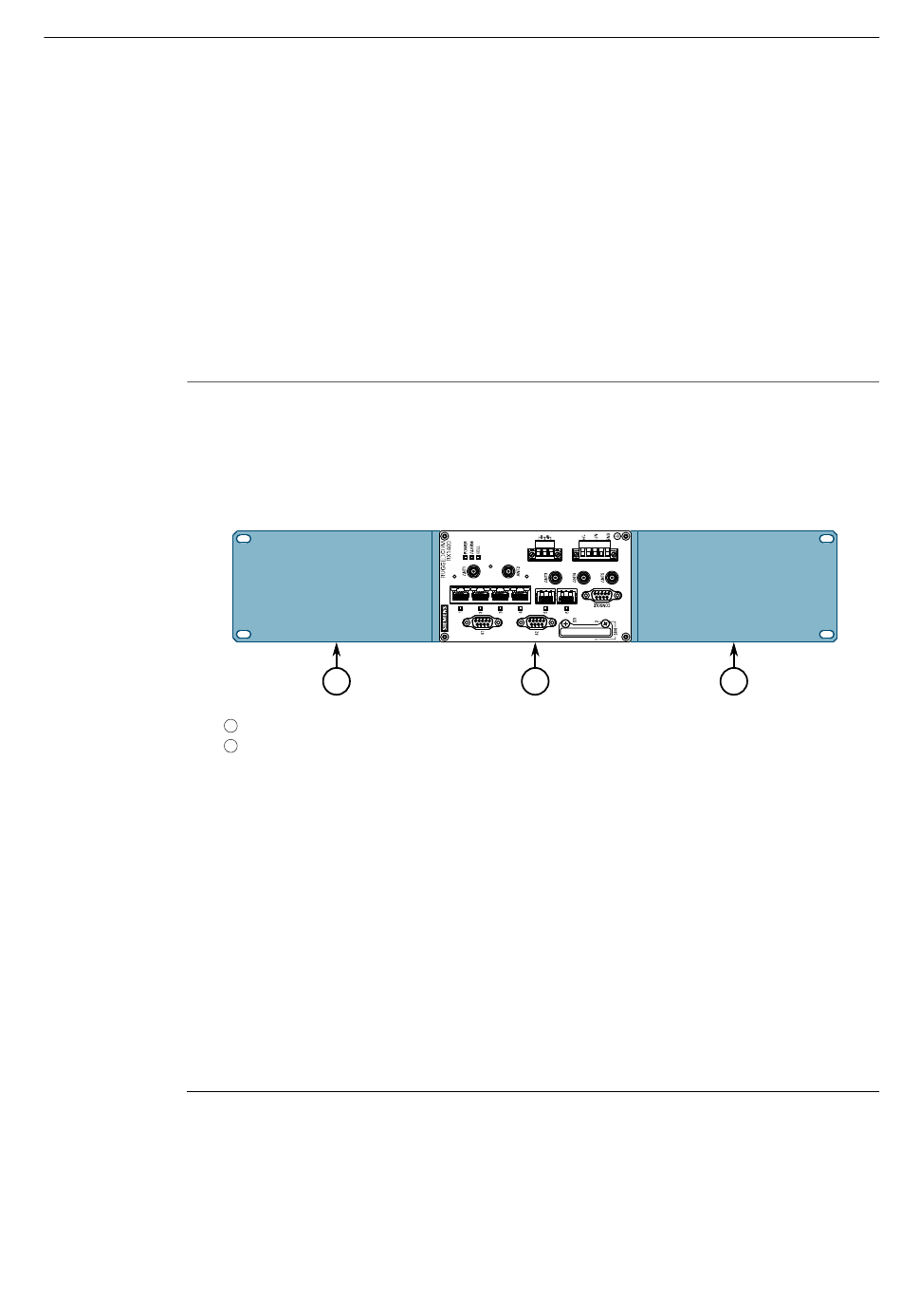

Abbildung 2.5 Adapter für die Rackmontage
Schieben Sie den Aufbau in den Baugruppenträger.
Befestigen Sie die Adapter mit Hilfe des mitgelieferten Montagematerials am
Baugruppenträger.
2
