Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
2.
2.4.3 Montage des Geräts in einem Baugruppenträger (Rack)
Für die Montage in einem Rack kann der RUGGEDCOM RX1400 mit zwei auf dem
Gehäuse vormontierten Adaptern ausgeliefert werden.
Elektrische/mechanische Gefahr – Gefahr von Sachschäden
Berücksichtigen Sie bei einer Montage des Geräts in einem Baugruppenträger
folgende Punkte:
•
•
RUGGEDCOM RX1400
Montagehandbuch, 06/2021, C79000-G8900-1103-18
2.4.3 Montage des Geräts in einem Baugruppenträger (Rack)

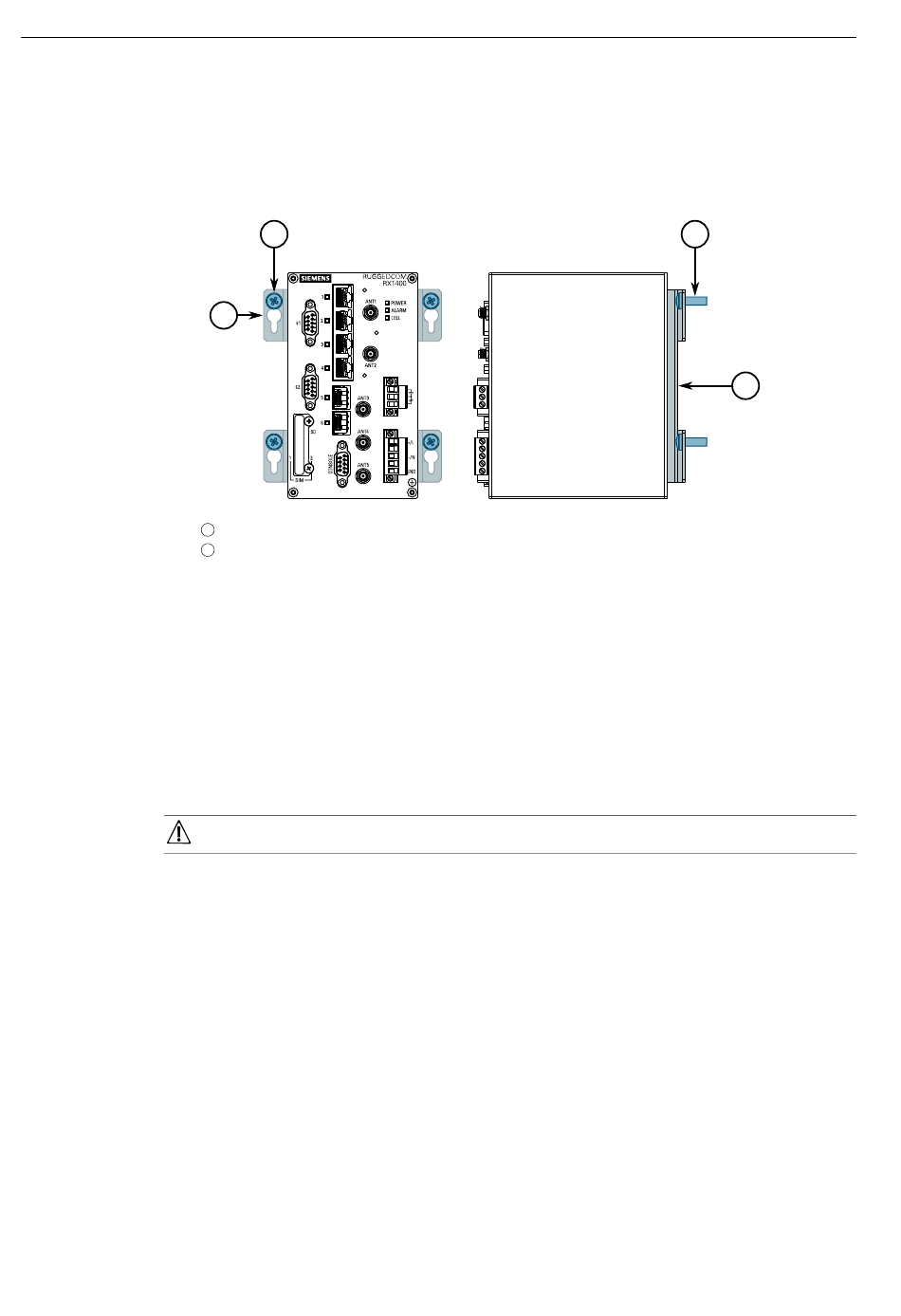

Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den
Montagebohrungen aus.
1
2
Schraube
1
Schalttafeladapter
2
Abbildung 2.4 Schalttafeleinbau
Ziehen Sie die mitgelieferten Schrauben fest, um die Adapter in der Schalttafel
zu sichern.
NOTICE
Beachten Sie beim Einbau des Geräts in einem geschlossenen
Baugruppenträger oder einem Baugruppenträger für mehrere Geräte,
dass die Umgebungstemperatur des Baugruppenträgers im Betrieb höher
als die Raumtemperatur sein kann. Achten Sie auf die Installation des
Baugruppenträgers in einer Umgebung, die der vom Baugruppenträger
erzeugten maximalen Umgebungstemperatur standhält.
Achten Sie ebenfalls darauf, dass Geräte im Baugruppenträger einen Abstand
von mindestens einer Einbaueinheit bzw. 44 mm (1,75 in) voneinander haben,
um Luftzirkulation durch Konvektion zu ermöglichen. Eine Zwangsbelüftung
ist nicht erforderlich. Jede zusätzliche Luftzirkulation verringert die
Installieren des Geräts
