Installieren des Geräts
2.4 Montage des Geräts

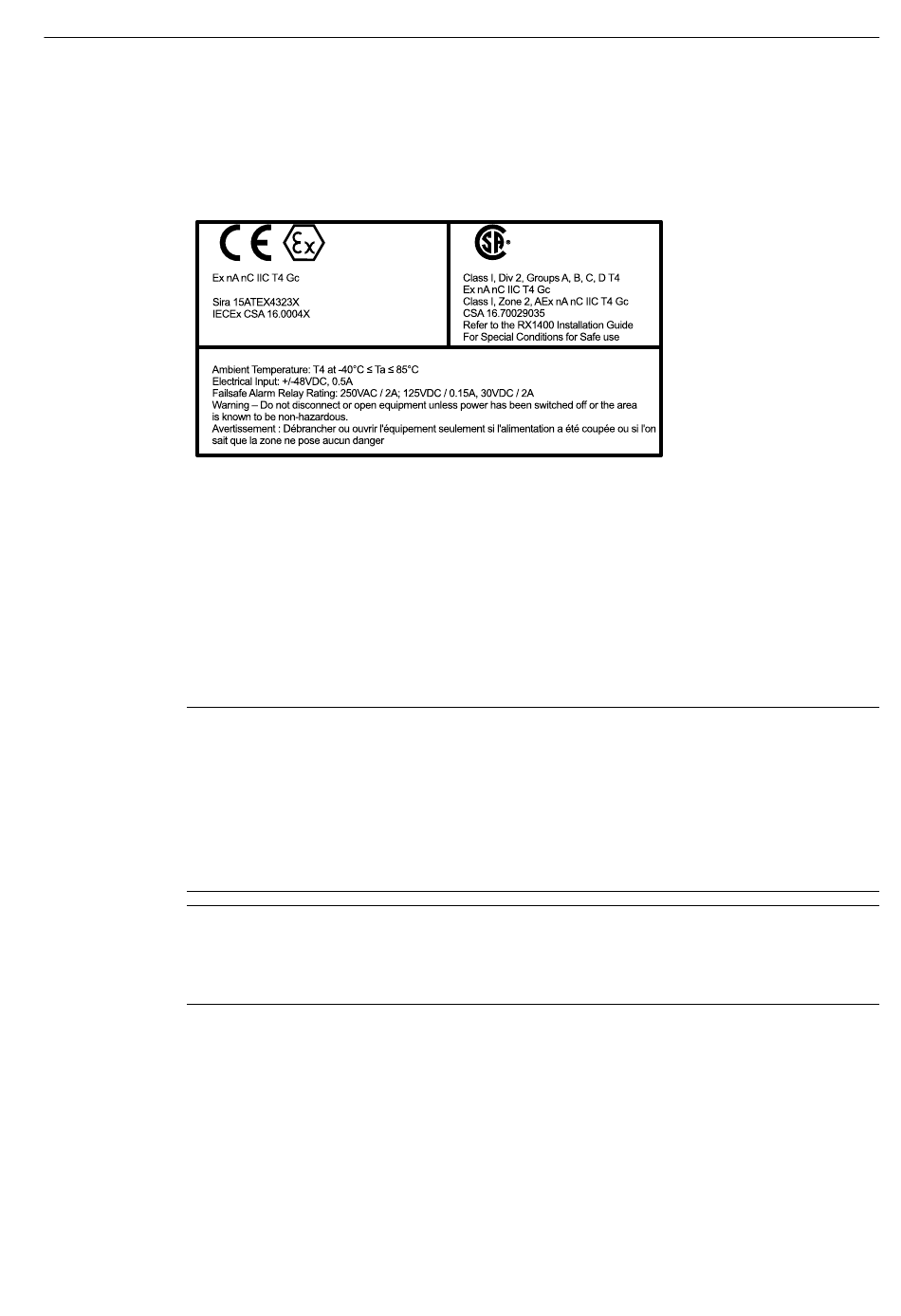

Beispielschild für explosionsgefährdeten Bereich
Nachstehend ein Beispiel für das RUGGEDCOM RX1400-Schild für den Geräteeinsatz
in explosionsgefährdeten Bereichen.
Abbildung 2.1
2.4
Montage des Geräts
Der RUGGEDCOM RX1400 ist auf maximale Flexibilität bei der Montage und Anzeige
ausgelegt. Er kann mit vormontierten Montagewinkeln ausgestattet werden, die den
Einbau in einem Baugruppenträger, auf einer DIN-Hutschiene oder direkt in einer
Schalttafel ermöglichen.
Hinweis
Die vom Gerät erzeugte Wärme wird aus dem Gehäuse abgeführt. Deshalb ist an
allen offenen Seiten des Geräts ein Abstand von 2,5 cm (1 in) empfohlen, um eine
Konvektionslüftung zu ermöglichen.
Eine Zwangsbelüftung ist nicht erforderlich. Jede zusätzliche Luftzirkulation
verringert die Umgebungstemperatur weiter und verbessert so die langfristige
Zuverlässigkeit aller im Baugruppenträger montierten Geräte.
Hinweis
Detaillierte Abmessungen des Geräts zum Einbau in einen Baugruppenträger, auf
einer Hutschiene oder in einer Schalttafel finden Sie in
46)".
2.4.1
Montage des Geräts auf einer DIN-Schiene
Für den Einbau auf einer DIN-Schiene kann der RUGGEDCOM RX1400 mit einem auf
der Rückseite des Chassis vorinstallierten Adapter für die DIN-Schiene ausgestattet
werden. Mit Hilfe des Adapters kann das Gerät auf eine DIN-Schiene (35 mm oder
1.4 in) nach IEC/EN 60715 oder TS35 geschoben werden.
14
II 3 G
C
Schild für den Konformitätsnachweis (Beispiel)
US
"Maßzeichnungen (Seite
Montagehandbuch, 06/2021, C79000-G8900-1103-18
RUGGEDCOM RX1400
