Installieren des Geräts
2.4.2 Schalttafeleinbau des Geräts
Ausbauen des Geräts
Zum Demontieren des Geräts von einer DIN-Schiene gehen Sie wie folgt vor:
1.
2.
3.
2.4.2 Schalttafeleinbau des Geräts
Für die Montage in einer Schalttafel kann der RUGGEDCOM RX1400 mit zwei jeweils
auf den Gehäuseseiten vormontierten Adaptern ausgeliefert werden. Mithilfe der
Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu befestigen.
16
Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung
und bewegen Sie ihn nach unten.
1
DIN-Schiene
1
Adapter für DIN-Schiene
2

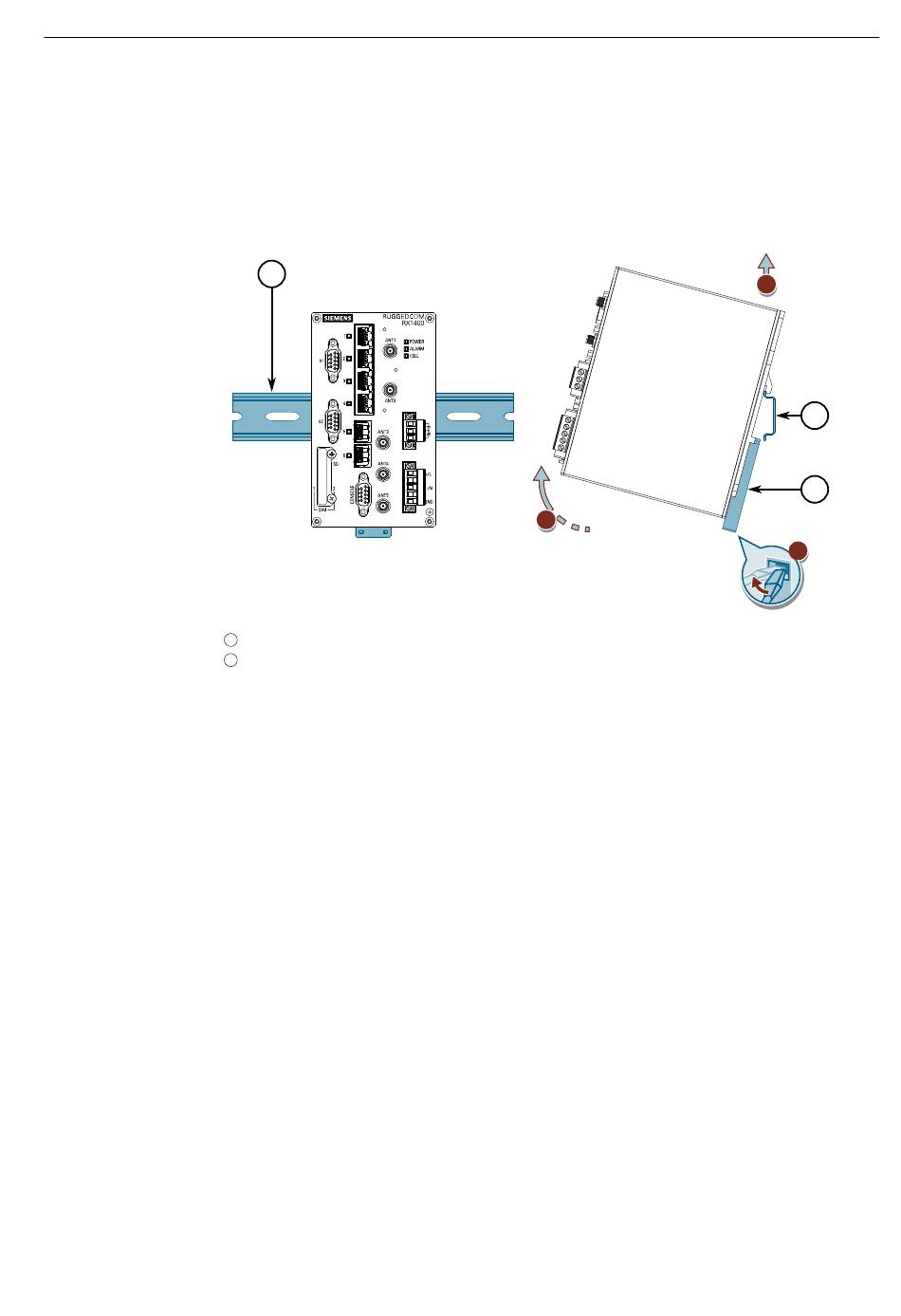

Abbildung 2.3 Demontage des Geräts von einer DIN-Schiene
Drücken Sie den unteren Teil des Geräts von der DIN-Schiene weg.
Nehmen Sie das Gerät von der DIN-Schiene ab.
2
Montagehandbuch, 06/2021, C79000-G8900-1103-18
3
1
2
1
RUGGEDCOM RX1400
