2.6 Anschließen des ausfallsicheren Alarmrelais
2.6 Anschließen des ausfallsicheren Alarmrelais
Das ausfallsichere Alarmrelais kann so konfiguriert werden, dass es sich bei
Alarmbedingungen verriegelt. Beim Einschalten des Geräts ist der Schließerkontakt
(NO) geschlossen und es sind keine Alarme aktiv. Wird das Gerät nicht eingeschaltet
oder ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (S) und
schließt den Öffnerkontakt (Ö).
Hinweis
Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOM RX1400
konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines
Alarms bei Stromausfall. Weitere Informationen finden Sie im RUGGEDCOM ROX-II
Konfigurationshandbuch für RUGGEDCOM RX1400.
Die folgende Abbildung zeigt die korrekten Relaisanschlüsse.
26
Kabelverlegung mit ausreichendem Abstand zu Quellen von Signalrauschen wie
Schaltnetzteilen (SMPS).
Installieren Sie bei Bedarf einen Überspannungsableiter zwischen der Antenne
und dem Gerät.
1 2
RUGGEDCOM RX1400
1
Geschirmtes Koaxialkabel
2
Überspannungsableiter
3
WLAN-Antenne
4

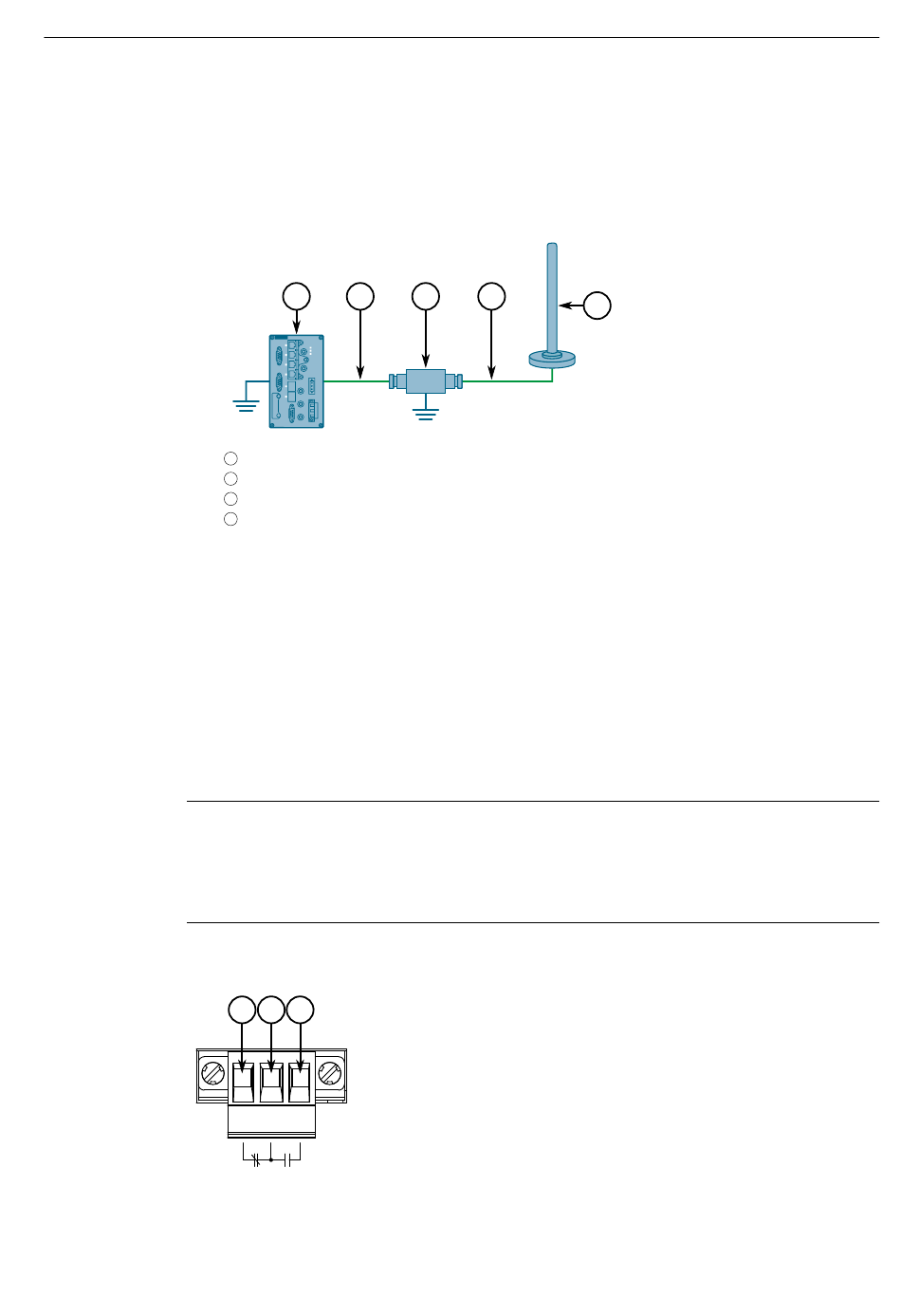

Abbildung 2.9 Aufbau Antenne und Überspannungsableiter (optional)
1 2 3
3 2
4
Montagehandbuch, 06/2021, C79000-G8900-1103-18
RUGGEDCOM RX1400
