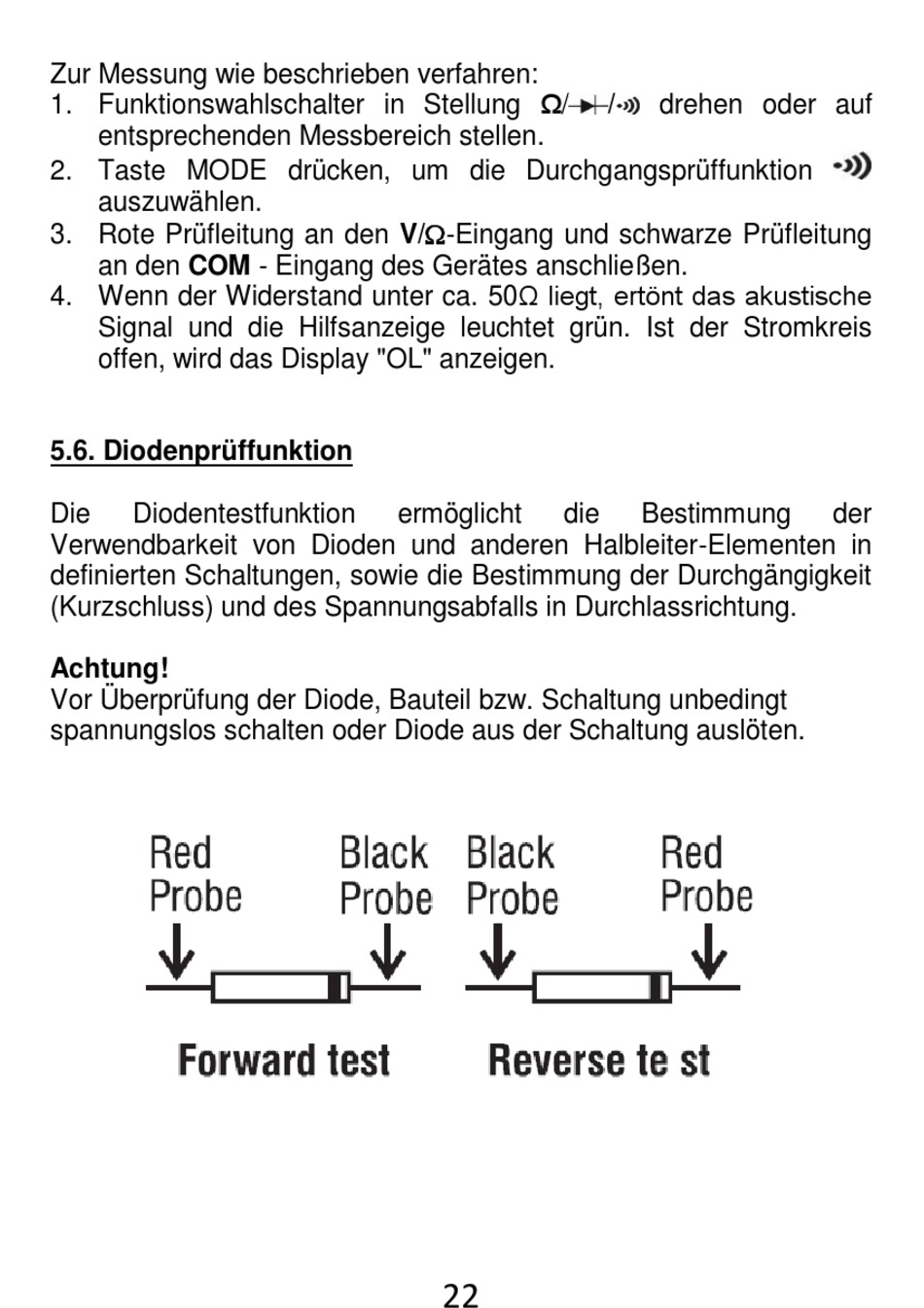

PeakTech 1040 Bedienungsanleitung Seite 22

Zur Messung wie beschrieben verfahren:
1. Funktionswahlschalter in Stellung Ω/
entsprechenden Messbereich stellen.
2. Taste MODE drücken, um die Durchgangsprüffunktion
auszuwählen.
3. Rote Prüfleitung an den V/-Eingang und schwarze Prüfleitung
an den COM - Eingang des Gerätes anschließen.
4. Wenn der Widerstand unter ca. 50Ω liegt, ertönt das akustische
Signal und die Hilfsanzeige leuchtet grün. Ist der Stromkreis
offen, wird das Display "OL" anzeigen.
5.6. Diodenprüffunktion
Die Diodentestfunktion
Verwendbarkeit von Dioden und anderen Halbleiter-Elementen in
definierten Schaltungen, sowie die Bestimmung der Durchgängigkeit
(Kurzschluss) und des Spannungsabfalls in Durchlassrichtung.
Achtung!
Vor Überprüfung der Diode, Bauteil bzw. Schaltung unbedingt
spannungslos schalten oder Diode aus der Schaltung auslöten.
ermöglicht die
22
/ drehen oder auf
Bestimmung der
