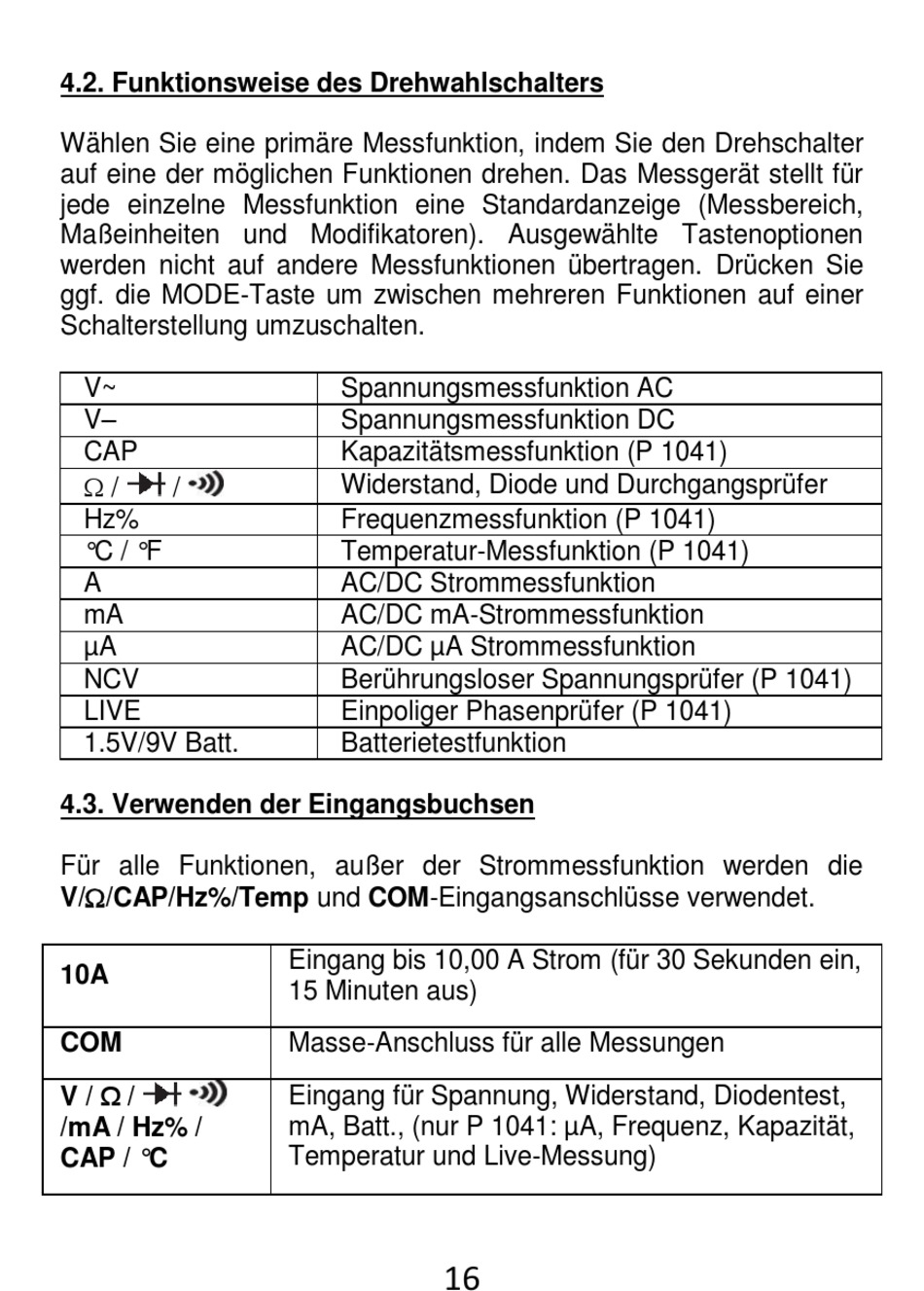

4.2. Funktionsweise des Drehwahlschalters
Wählen Sie eine primäre Messfunktion, indem Sie den Drehschalter
auf eine der möglichen Funktionen drehen. Das Messgerät stellt für
jede einzelne Messfunktion eine Standardanzeige (Messbereich,
Maßeinheiten und Modifikatoren). Ausgewählte Tastenoptionen
werden nicht auf andere Messfunktionen übertragen. Drücken Sie
ggf. die MODE-Taste um zwischen mehreren Funktionen auf einer
Schalterstellung umzuschalten.
V~
V–
CAP
/
/
Hz%
°C / °F
A
mA
µA
NCV
LIVE
1.5V/9V Batt.
4.3. Verwenden der Eingangsbuchsen
Für alle Funktionen, außer der Strommessfunktion werden die
V//CAP/Hz%/Temp und COM-Eingangsanschlüsse verwendet.
10A
COM
V / Ω /
/mA / Hz% /
CAP / °C
Spannungsmessfunktion AC
Spannungsmessfunktion DC
Kapazitätsmessfunktion (P 1041)
Widerstand, Diode und Durchgangsprüfer
Frequenzmessfunktion (P 1041)
Temperatur-Messfunktion (P 1041)
AC/DC Strommessfunktion
AC/DC mA-Strommessfunktion
AC/DC µA Strommessfunktion
Berührungsloser Spannungsprüfer (P 1041)
Einpoliger Phasenprüfer (P 1041)
Batterietestfunktion
Eingang bis 10,00 A Strom (für 30 Sekunden ein,
15 Minuten aus)
Masse-Anschluss für alle Messungen
Eingang für Spannung, Widerstand, Diodentest,
mA, Batt., (nur P 1041: µA, Frequenz, Kapazität,
Temperatur und Live-Messung)
16
