3.2
Einstellung des Rollstuhls
Die meisten Einstellungen brauchen nur einmal vorgenommen zu werden, zum Beispiel durch Ihren Händler. Das elektrisch
verstellbare Sitzsystem (wahlweise) und die Komfortbeinstützen (wahlweise) können Sie selbstverständlich selbst verstellen.
3.2.1
Sitzsystem
Sitzhöhe (3 Stellungen)
Der Rollstuhl ist werksseitig in der niedrigsten Stellung eingestellt. Gehen Sie wie folgt vor, wenn eine Sitzhöhe höher oder
niedriger als diese Stellung gewünscht ist (siehe Figure 3 ).
1. Entfernen Sie den Sitz aus dem Sitzrahmen.
2. Entfernen Sie die Schraube an der Vorderseite der Scharnierplatte (sowohl links wie rechts).
3. Lösen Sie die hintere Schraube (sowohl links wie rechts), entfernen Sie diese aber noch nicht.
4. Kippen Sie die Scharnierplatte in die gewünschte Stellung und stecken Sie die vordere Schraube in die Löcher (sowohl links wie
rechts), drehen Sie diese aber noch nicht fest.
5. Entfernen Sie die hintere Schraube (sowohl links wie rechts).
6. Kippen Sie die Scharnierplatte in die gewünschte Stellung und stecken Sie die hintere Schraube in die Löcher (sowohl links wie
rechts).
7. Drehen Sie alle Schrauben gut fest.
8. Stellen Sie den gewünschten Kippwinkel erneut ein (siehe Tighten angle (continuously adjustable)
9. ).
Kippwinkel (stufenlos einstellbar)
1. Lösen Sie die M8 Inbusschraube A (siehe Figure 4 ) einige Umdrehungen (sowohl links wie rechts).
2. Lösen Sie die Gegenmutter B (sowohl links wie rechts).
3. Entfernen Sie die Federklemme am linken Kugelkopf.
4. Klicken Sie den linken Kugelkopf los.
5. Drehen Sie, bis die gewünschte Länge erreicht ist.
6. Entfernen Sie die Federklemme am rechten Kugelkopf.
7. Klicken Sie den rechten Kugelkopf los und den linken Kugelkopf fest.
8. Drehen Sie, bis die gewünschte Länge erreicht ist.
9. Klicken Sie den rechten Kugelkopf zurück.
10. Setzen Sie die beiden Federklemmen zurück.
11. Drehen Sie beide Gegenmuttern fest.
12. Drehen Sie beide M8 Inbusschrauben wieder fest.

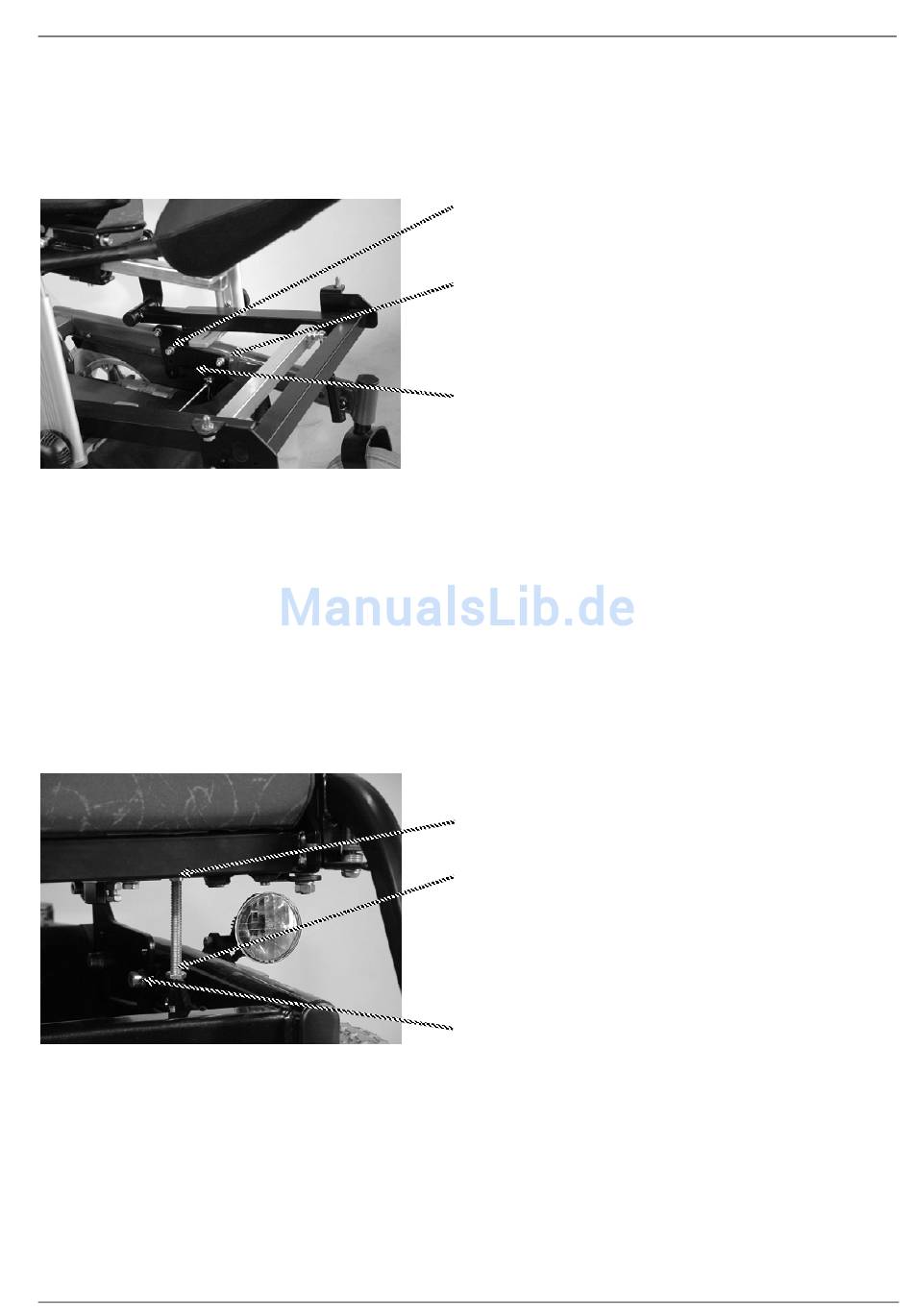

Hintere Schraube
Vordere Schraube
Scharnierplatte
Bild 3
Kugelkopf mit Federklemme
Gegenmutter B
Inbusschraube A
Bild 4
Bedienungsvorschriften
47
