Bedienungsvorschriften

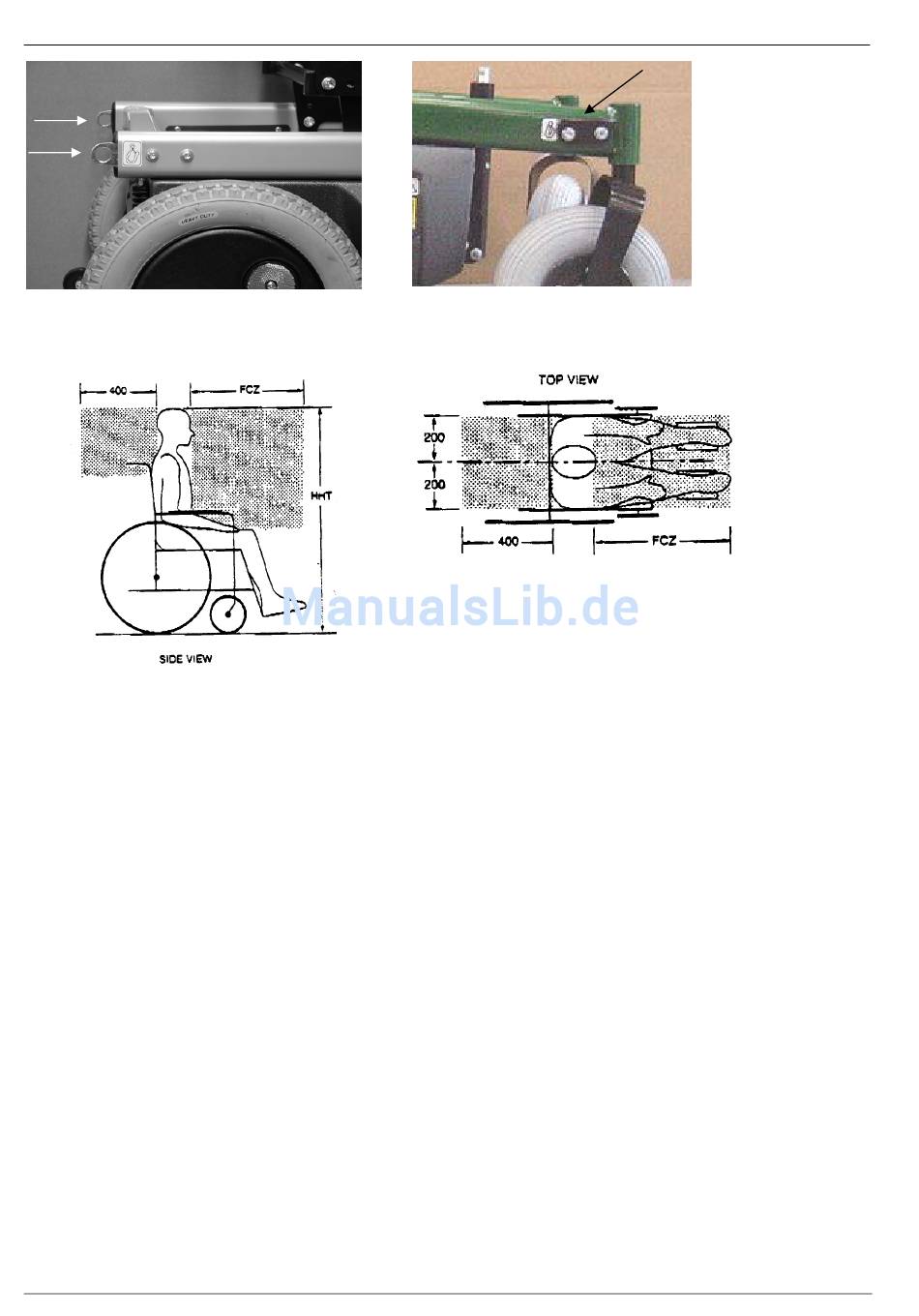

Der benötigte freie Platz rund um den Rollstuhl ist angegeben in Figure und Figure .
Alle Maße in mm.
HHT:
Seated Head-height, Höhe des Kopfes in Sitzposition. Für Erwachsene etwa 1200 mm – 1550
mm.
FCZ:
Frontal Clear-zone, freier Platz an der Vorderseite. Dieser muss 650 mm betragen beim
Tragen eines Schultergurtes und 950 mm beim Tragen eines Hüftgurtes.
Der freie Platz an der Vorderseite ist möglicherweise nicht ausreichend, wenn der Rollstuhlfahrer gleichzeitig der Fahrer des Autos
ist.
Insassensicherung:
Als Insassensicherung muss sowohl ein Hüft- wie ein Schultergurt angelegt werden (um die Verletzungsgefahr an Kopf und Brust
bei einem Unfall zu verringern). Die Insassensicherung muss die Norm ISO 10542-1 erfüllen.
Anlegen der Gurte:
1.
Hüftgurt so niedrig wie möglich. Der Winkel sollte vorzugsweise zwischen 45
siehe bild Figure 31.
2.
Die Gurte müssen am Körper der Person anliegen (Armstützen, Räder etc. dürfen nicht dazwischen sitzen), siehe Figure 32.
3.
Der Schultergurt muss über die Schulter gelegt sein.
4.
Die Gurte müssen so straff wie möglich sitzen, ohne Verlust an Komfort.
5.
Der Gurt darf nicht verdreht sein.
64
Bild 27
Bild 29
Bild 28
Bild 30
0
0
und 75
liegen (eventuell zwischen 30
0
0
und 45
),
