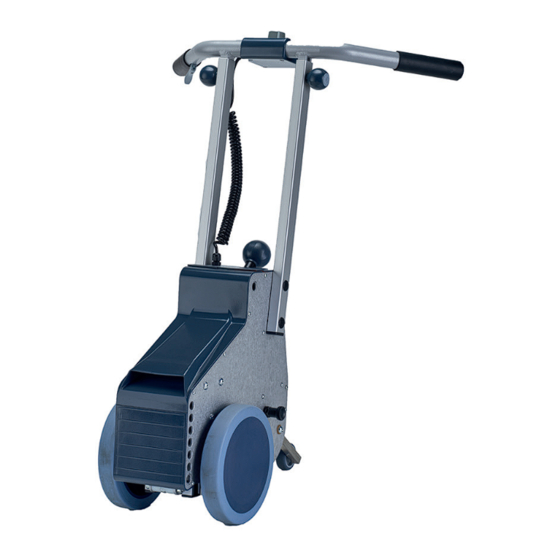

Seite 2
Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 001233 Grundplatte Standard Fertigteil 001235 Halterungsschelle breit (Schweißteilzeich- 000717 Halterungsbügel nung) 000273 Zylinderschraube mit ISK DIN 912-M6x35-8.8 001223 Zylinderschraube mit ISK DIN 912-M6x45-8.8 000301 Sechskantmutter mit Klemmteil DIN 985-M6-8 Nutzlänge 33.0 mm / 000099 Kugelsperrbolzen Ø6,0mm...
Seite 3
linke Seite oben, außen rechte Seite oben, innen linke Seite unten, außen rechte Seite unten, innen...
Seite 4
Montageanweisung: Untere Aufnahmestange in das 4. Loch von unten am Camilino montieren. Aufnahmestangen obere Aufnahmestange untere Aufnahmestange SB: 37 SB: 38 SB: 41 SB: 43 SB: 45 SB: 50 4 St. Stellring DIN 705 A14 für obere Aufnahme 4 St. Gewindestift M6x8 für Stellring 4 St.
Seite 5
Achtung! Der Anbau darf nur durch vom Sofern nichts anderes angegeben Hersteller autorisierte Fachkräfte erfolgen. sind Schraubverbindungen mit Festigkeitsklasse 8.8 oder höher wie folgt anzuziehen. Achtung! Im Falle einer Anpassung der Griffneigung die Gewindegröße Drehmoment in Nm Abdeckkappen über den vier M8 Schrauben entfernen.
Seite 6
Montieren Sie je 2 Stellringe an die obere und untere Aufnahmestange. Beispiel: oben Beispiel: unten...
