Bedienungsvorschriften
Unterschenkellänge
Stellschrauben C
(2 Stück)
Schraube B
1. Lösen Sie die Stellschraube A mit dem Inbusschlüssel Nummer 4 (siehe Figure 9 ).
2. Stellen Sie die gewünschte Unterschenkellänge ein.
3. Drehen Sie die Stellschraube wieder fest.
Fußgelenkscharnier
1. Lösen Sie Schraube B, entfernen Sie diese aber nicht (siehe Figure 9 ).
2. Stellen Sie mithilfe der beiden Stellschrauben C (siehe Figure 9 ) den gewünschten Winkel ein.
3. Drehen Sie Schraube B wieder fest.
4. Drehen Sie anschließend die beiden Stellschrauben auf Spannung.
3.2.3
Armstützen
Schonerhöhe einstellen
1. Lösen Sie Schraube A, siehe Figure 10 .
2. Stellen Sie die gewünschte Höhe ein.
3. Drehen Sie die Schraube wieder fest.
Schonerwinkel einstellen
1. Lösen Sie Schraube A, siehe Figure 10 .
2. Lösen Sie die beiden Schrauben B.
3. Stellen Sie am Schoner den gewünschten Winkel ein.
4. Drehen Sie die Schrauben A und B wieder fest.
50

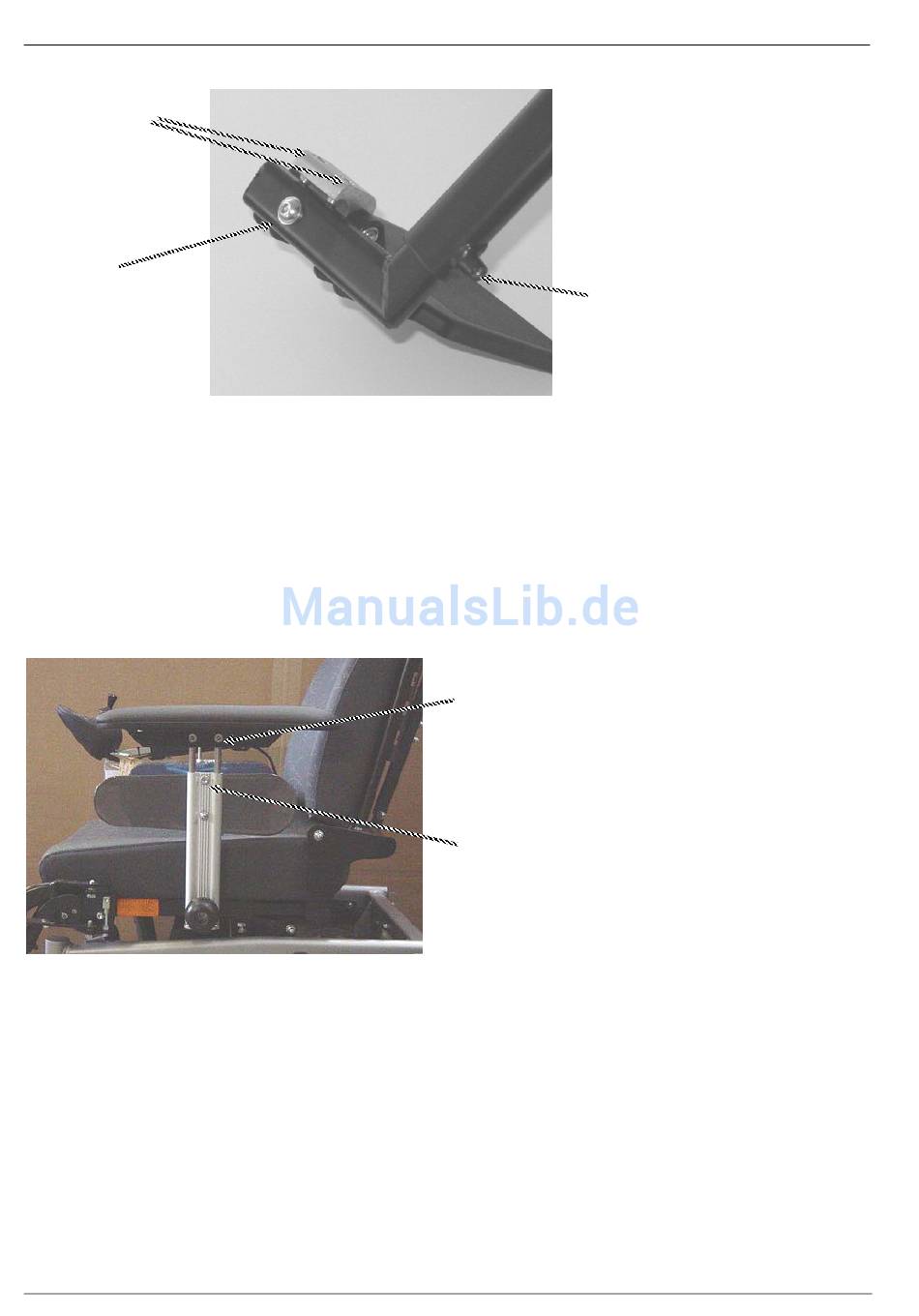

Bild 9
Schrauben B (2 Stück)
Schraube A
Bild 10
Stellschraube A
