10.2 Mechanik/Elektrik
8023050/1AZG/2021-05-10 | SICK
Irrtümer und Änderungen vorbehalten
Arbeitsbereichsdiagramm
Reichweite in m
80
60
40
20
0
–20
–40
–60
–80
–40 –20 0
–80 –60
Reichweite max. 64 m
Reichweite für Objekte bis 90 % Remission 30 m
Reichweite für Objekte bis 10 % Remission 16 m

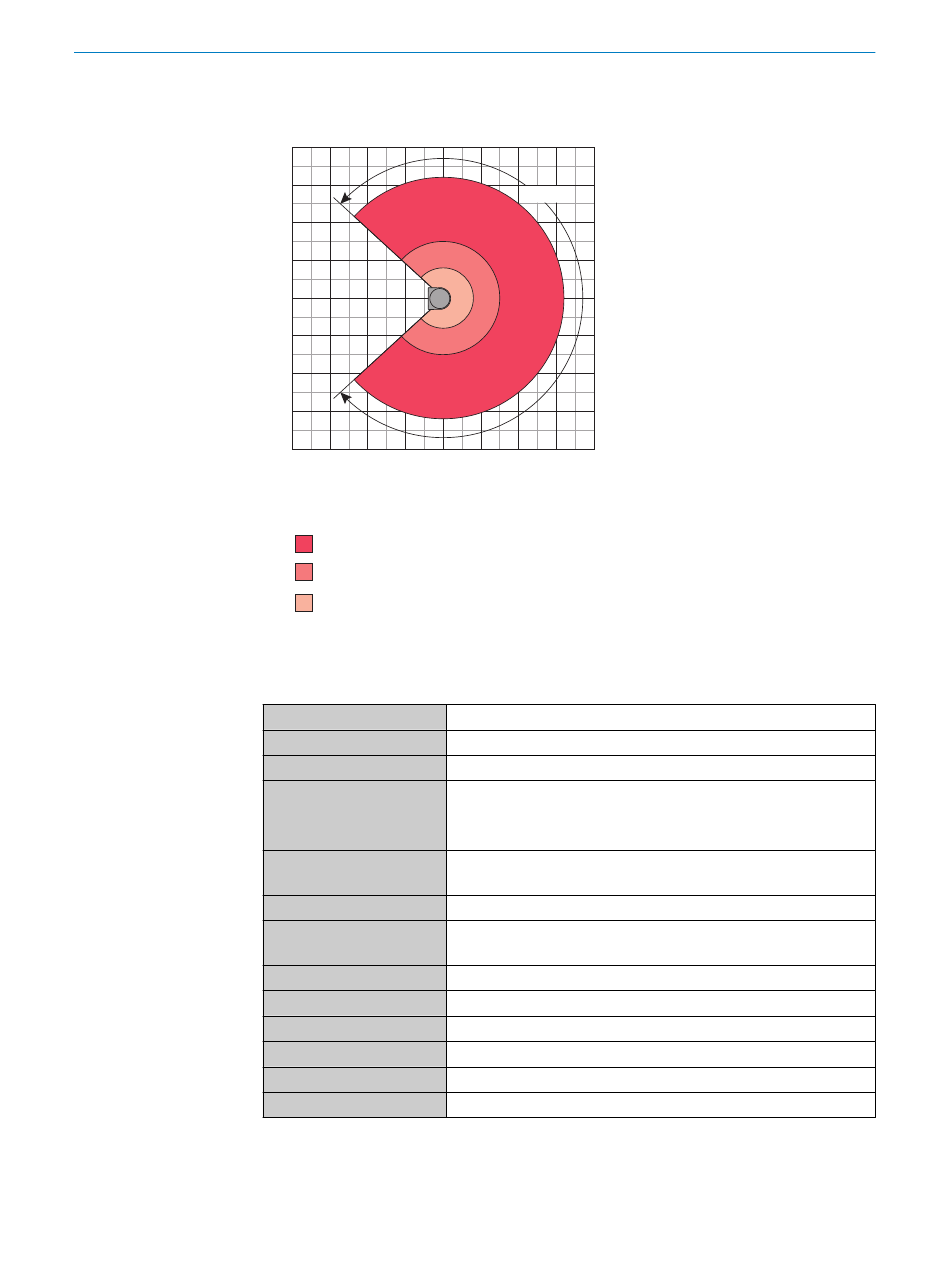

Abbildung 38: Arbeitsbereichsdiagramm, Draufsicht
Anschlussart
Versorgungsspannung
Zulässige Restwelligkeit
Leistungsaufnahme
Gehäuse
Gehäusefarbe
Schutzart
Schutzklasse
Elektrische Sicherheit
Gewicht
Abmessungen (L x B x H)
Eingangsfrequenz Encoder nicht verfügbar
Maximaler Ausgangsstrom max. 100 mA pro Ausgang
1) z. B. 30V*100mA = 3W
275°
20 40 60 80
Reichweite in m
3 x M12-Rundsteckverbindungen mit drehbarer Steckereinheit
10 V DC ... 30 V DC
±5%
P = 18 W
typ
P = 35 W für 5 s (Motoranlauf)
start
P = 42 W (mit vollem spezifiziertem Strom an allen Ausgängen)
max
ALSi12
Optikhaube: PC
Grau (RAL 7042)
IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013)
IP67 (IEC 60529:1989+AMD1:1999+AMD2:2013)
III (IEC 61140:2016-11)
IEC 61010-1:2010-06
1,2 kg
151,9 mm x 150 mm x 92,5 mm
1)
