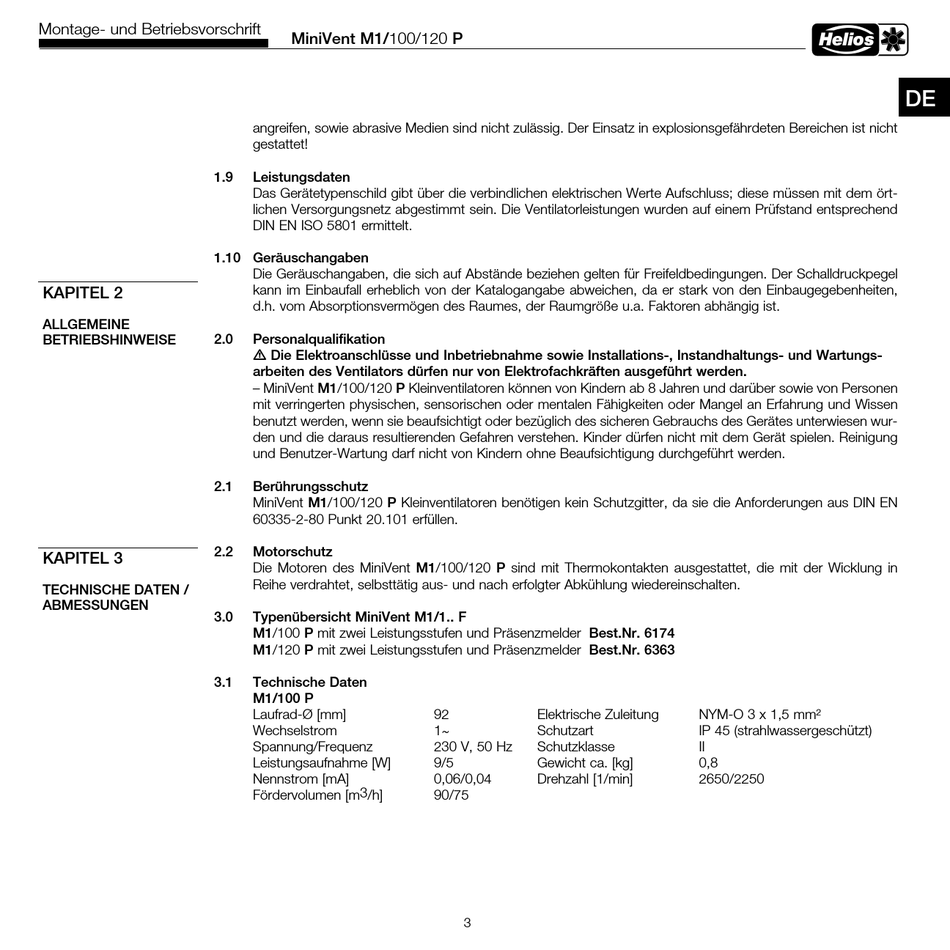

Montage- und Betriebsvorschrift
1.9
1.10 Geräuschangaben
KAPITEL 2
ALLGEMEINE
2.0
BETRIEBSHINWEISE
2.1
2.2
KAPITEL 3

TECHNISCHE DATEN /

ABMESSUNGEN
3.0
3.1
MiniVent M1/100/120 P
angreifen, sowie abrasive Medien sind nicht zulässig. Der Einsatz in explosionsgefährdeten Bereichen ist nicht
gestattet!

Leistungsdaten

Das Gerätetypenschild gibt über die verbindlichen elektrischen Werte Aufschluss; diese müssen mit dem ört-
lichen Versorgungsnetz abgestimmt sein. Die Ventilatorleistungen wurden auf einem Prüfstand entsprechend
DIN EN ISO 5801 ermittelt.
Die Geräuschangaben, die sich auf Abstände beziehen gelten für Freifeldbedingungen. Der Schalldruckpegel
kann im Einbaufall erheblich von der Katalogangabe abweichen, da er stark von den Einbaugegebenheiten,
d.h. vom Absorptionsvermögen des Raumes, der Raumgröße u.a. Faktoren abhängig ist.

Personalqualifikation

m Die Elektroanschlüsse und Inbetriebnahme sowie Installations-, Instandhaltungs- und Wartungs-
arbeiten des Ventilators dürfen nur von Elektrofachkräften ausgeführt werden.
– MiniVent M1/100/120 P Kleinventilatoren können von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wur-
den und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung
und Benutzer-Wartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Berührungsschutz
MiniVent M1/100/120 P Kleinventilatoren benötigen kein Schutzgitter, da sie die Anforderungen aus DIN EN
60335-2-80 Punkt 20.101 erfüllen.

Motorschutz

Die Motoren des MiniVent M1/100/120 P sind mit Thermokontakten ausgestattet, die mit der Wicklung in
Reihe verdrahtet, selbsttätig aus- und nach erfolgter Abkühlung wiedereinschalten.
Typenübersicht MiniVent M1/1.. F
M1/100 P mit zwei Leistungsstufen und Präsenzmelder Best.Nr. 6174
M1/120 P mit zwei Leistungsstufen und Präsenzmelder Best.Nr. 6363
Technische Daten
M1/100 P
Laufrad-Ø [mm]
Wechselstrom
Spannung/Frequenz
Leistungsaufnahme [W]
Nennstrom [mA]
Fördervolumen [m 3 /h]
92 Elektrische Zuleitung
1~ Schutzart
230 V, 50 Hz Schutzklasse
9/5 Gewicht ca. [kg]
0,06/0,04 Drehzahl [1/min]
90/75
3
NYM-O 3 x 1,5 mm²
IP 45 (strahlwassergeschützt)
II
0,8
2650/2250
DE
