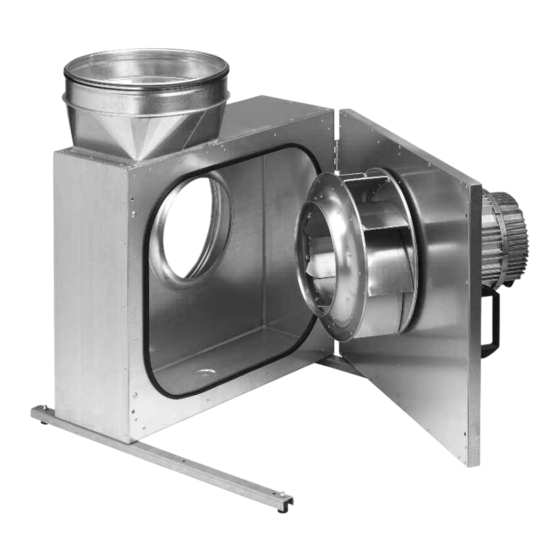

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 82 687 EC-Radialventilatoren MegaBox-EC MBW EC ... MBD EC ...
- Seite 2 DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE ........Seite 2 Wichtige Informationen . -
Seite 4: Kapitel 1. Allgemeine Montage- Und Betriebshinweise
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haf- tungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Seite 5: Leistungsdaten
Die Geräuschangaben beziehen sich ebenfalls auf die vorstehend beschriebene Anordnung. Gehäusevibrationen, ungünstige Betriebsbedingungen u.a. können zu einer Erhöhung der angegebenen Werte führen. Geräuschprobleme können durch die Verwendung von Schalldämpfern beseitigt werden. (Siehe Helios Zubehör) 1.10 Geräuschpegel Die im Katalog genannten Geräuschwerte können im Einbaufall erheblich abweichen, da der Schalldruckpegel vom Absorbtionsvermögen des Raumes, der Einbausituation u.a. -
Seite 6: Leistungsregelung
Abb.3 Der Einsatz von Fremdfabrikaten kann, v.a. bei elektronischen Geräten, zu Funktionsproblemen, Zerstörung ACHTUNG des Reglers und/-oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regel- und Steuergeräte entfallen Garantie und Haftungsansprüche! 1.17 Motorschutzeinrichtung Alle MegaBox EC-Radialventilatoren sind mit einer integrierten elektronischen Temperaturüberwachung für den EC- Motor und die Elektronik ausgerüstet. -
Seite 7: Kapitel 2. Lieferumfang Und Zubehör
Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. Schutzfunktion / Beschreibung Sicherheitseinrichtung / Fehlerbehebung Rotorlage Erfassungsfehler Es folgt ein automatischer Wiederanlauf Blockierter Rotor Nach Aufheben der Blockierung läuft der Motor automa- tisch wieder an Netzunterspannung Netzeingangsspannung außerhalb Kehrt die Netzspannung zu zulässigen Werten zurück, der zulässigen Nennspannung läuft der Motor automatisch wieder an Phasenausfallerkennung (nur bei 3~ Typen möglich) -
Seite 8: Abmessungen
Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. Abmessungen KAPITEL 3 Abb.5 ABMESSUNGEN Maße in mm Type Ø J Ø K MBW EC 225 113,5 ~635 MBW EC 250 133,5 ~680 186,5 223,5 MBW EC 280 142,5 ~770 MBW EC 315 ~860 133,5 MBW EC 355... -
Seite 9: Kondensatbildung
Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. Kondensatbildung – Kondensatbildung im Gehäuse Kondensatbildung im Gerät wird durch doppelwandige, wärmegedämmte Gehäuseauskleidung (30 mm) nahezu aus- geschlossen. Mit Kondensatbildung muss jedoch bei periodischem Betrieb, sehr feuchten und warmen Fördermitteln und durch Temperaturschwankungen (Aussetzbetrieb) gerechnet werden. Kondensat bildet sich vor allem in nicht iso- lierten Rohrleitungen, welches dann auch in den Ventilator laufen kann. -
Seite 10: Elektrischer Anschluss
Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. Elektrischer Anschluss WARNUNG Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Revisionsraumes ist das Gerät allpolig vom Netz zu trennen! Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft entsprechend den nachstehenden Anschlussplänen ausgeführt werden. -
Seite 11: Kapitel 8. Schaltplan-Übersicht
Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. Standard Anschlussplan KAPITEL 8 Abb.11 SS-985 SCHALTPLAN-ÜBERSICHT für MB.. EC ... MBW EC 225 MBW EC 250 MBW EC 280 MBW EC 315 MBW EC 355 Wechselstrom, 1~, 230 V Anschluss mit PU/A Abb.12 SS-986... -
Seite 12: Anschluss Mit Eur Ec
Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. Anschluss mit EUR EC Abb.13 SS-987... -
Seite 13: Anschlussplan Ss-988
Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. Anschlussplan Abb.14 SS-988... -
Seite 14: Anschlussplan Ss-989
Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. Anschlussplan Abb.15 SS-989 Anschlussbeispiel Abb.16 SS-990... -
Seite 15: Notizen
Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. Notizen:... - Seite 16 HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf / Zürich GB HELIOS Ventilation Systems Ltd.
