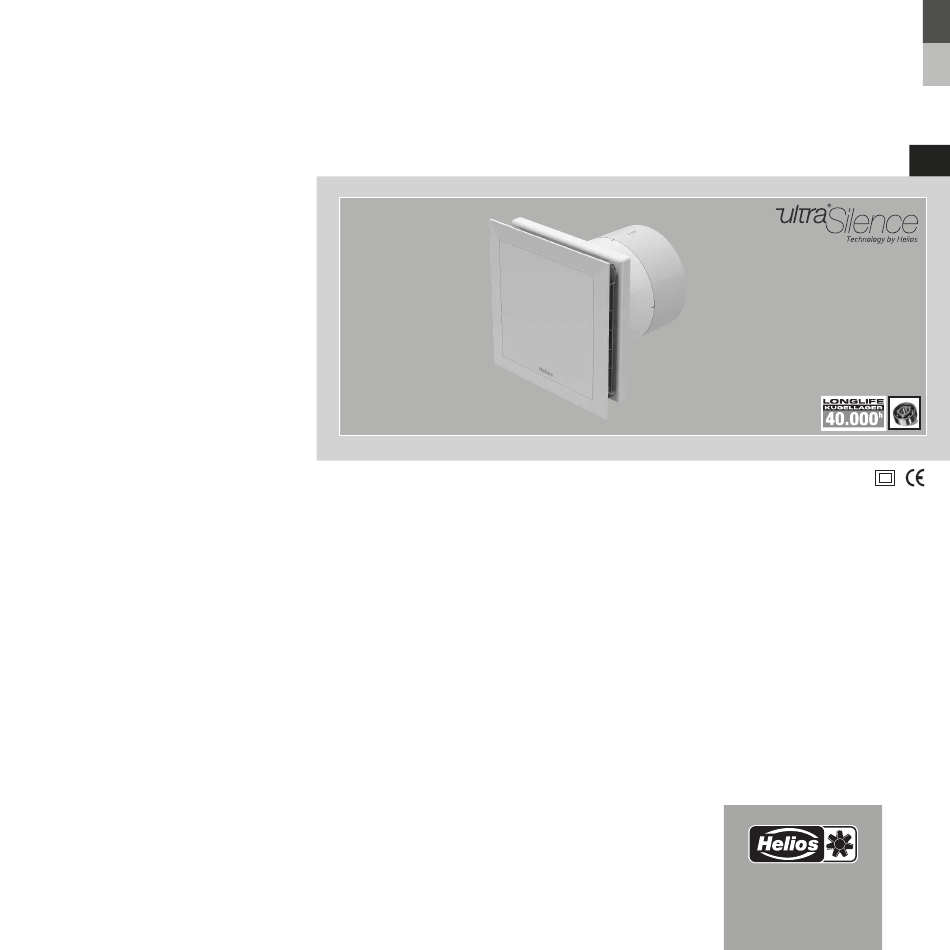

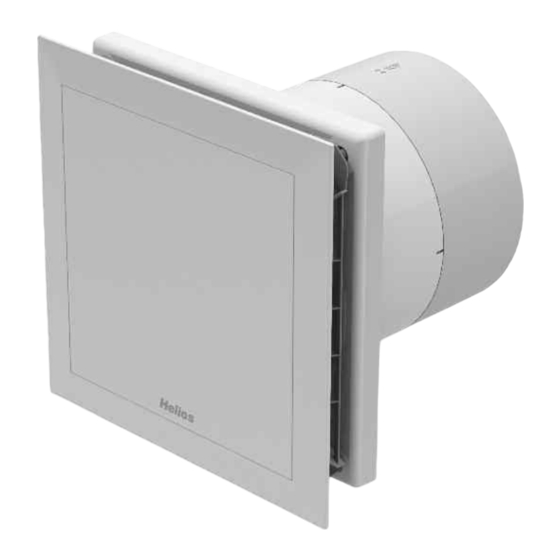

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 19 064 IP 45 Kleinlüfter Helios MiniVent M1/150 - mit zwei Leistungsstufen...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE SICHERHEITSHINWEISE ..........Seite 1 1.0 Wichtige Informationen . -
Seite 3: Kapitel 1. Allgemeine Sicherheitshinweise
Montage- und Betriebsvorschrift MiniVent M1/150 (Standardmodel) Wichtige Informationen KAPITEL 1 Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten. ALLGEMEINE Dieses Dokument ist Teil des Produktes und als solches zugänglich und dauerhaft aufzubewahren um einen sicheren SICHERHEITSHINWEISE Betrieb des Ventilators zu gewährleisten. -
Seite 4: Garantieansprüche - Haftungsausschluss
Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten wer- den, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Veränderungen und Um- bauten am Gerät sind nicht zulässig und führen zum Verlust der Konformität, jegliche Gewährleistung und Haftung ist... -
Seite 5: Einsatzbereich
Stillstandzeiten, starke Verschmutzung, übermäßige Beanspruchung durch klimatische, technische oder elek- tronische Einflüsse geeignet. Gleiches gilt für die mobile Verwendung der Ventilatoren (Fahr-, Flugzeuge, Schiffe, usw.). Ein Einsatz unter diesen Bedingungen ist nur mit Einsatzfreigabe seitens Helios möglich, da die Serienausführung hier- für nicht geeignet ist. -
Seite 6: Motorschutz
Montage- und Betriebsvorschrift MiniVent M1/150 (Standardmodel) Motorschutz Der M1/150 MiniVent verfügt über einen energiesparenden, wartungsfreien EC-Motor (funkstörungsfrei, kugelgelagert) mit höchstem Wirkungsgrad. Der Motor ist mit einem Thermokontakt ausgestattet, der mit der Wicklung in Reihe verdrahtet, selbsttätig aus- und nach erfolgter Abkühlung wiedereinschaltet. -
Seite 7: Kapitel 4. Funktion
MiniVent M1/150 (Standardmodel) Funktionsbeschreibung M1/150 KAPITEL 4 Der M1/150 MiniVent Kleinventilator kann mit einem handelsüblichen Lichtschalter wahlweise in Stufe Power oder Stufe Eco betrieben werden. FUNKTION Durch die Ansteuerung mit dem Drehzahl Ein/Aus-Schalter MVB (Zubehör) kann der M1/150 MiniVent zweistufig ange- steuert werden. -
Seite 8: Kapitel 6. Installation
– Freilauf des Laufrades Installation Der M1/150 MiniVent ist für direkte Wandmontage ausgelegt. Das Gehäuse darf bei der Montage nicht deformiert oder verzogen werden, es ist auf ebene Beschaffenheit der Einbaufläche zu achten. Die Ventilatoren dürfen nur an ausrei- chend feste und tragfähige Untergründe, mit hierfür geeigneten Befestigungsmitteln, montiert werden. Eine ausreichende Nachströmung ist zu gewährleisten! Ggf. - Seite 9 Montage- und Betriebsvorschrift MiniVent M1/150 (Standardmodel) Abb.5 Abb.6 Empfohlener Kabelführung unter dem Gehäuse. Kabelaustritt beliebig 0...-360 °, ideal jeweils 45° min. 130 mm Möglicher Bohrlöcher Kabelaustritt- bereich 2. Bohrlöcher Gehäuse ansetzen Löcher markieren und abbohren und mit mind. zwei Befestigungsschrauben und Dübeln montieren. 3.
-
Seite 10: Elektrischer Anschluss / Inbetriebnahme
Montage- und Betriebsvorschrift MiniVent M1/150 (Standardmodel) Elektrischer Anschluss / Inbetriebnahme GEFAHR Es sind die in Kapitel 1.2 aufgeführten Sicherheitshinweise zu beachten! - Der elektrische Anschluss, bzw. die Erstinbetriebnahme darf nur von einer autorisierten Elektrofachkraft ent- sprechend den Angaben in den beiliegenden Anschlussplänen ausgeführt werden. - Die einschlägigen Normen, Sicherheitsbestimmungen (z. -
Seite 11: Einbau
Montage- und Betriebsvorschrift MiniVent M1/150 (Standardmodel) Abb.9 Abb.10 Œ ˜ 8 mm Œ — – 1. Anschlussraumabdeckung — auf Kunststoffgehäuse - Länge Einzeladern 135 mm - Abisolierlänge 8 mm stecken und festschrauben (Pos Œ) - Mantelleitung bündig mit Kabelkanal abisolieren 2. -
Seite 12: Kapitel 7. Funktion Für Installateur
Brücke zwischen L und 1) oder Stufe Eco (ohne Brücke zwischen L und 1) betrieben werden. FÜR INSTALLATEUR Durch die Ansteuerung mit dem Drehzahl Ein/Aus-Schalter MVB (Zubehör) kann der M1/150 MiniVent zweistufig ange- steuert werden. Hierzu muss die Brücke zwischen L und 1 entfernt werden. -
Seite 13: Kapitel 8. Instandhaltung Und Wartung
Montage- und Betriebsvorschrift MiniVent M1/150 (Standardmodel) Instandhaltung und Wartung KAPITEL 8 Es sind die in Kapitel 1.2 aufgeführten Sicherheitshinweise zu beachten! – Vor allen Arbeiten ist sicherzustellen, dass der Ventilator allpolig vom Netz getrennt und gegen Wiederein- INSTANDHALTUNG UND schalten gesichert wurde! WARTUNG –... -
Seite 14: Störungsursachen
Netzspannung prüfen Anschluss nach Schaltplan überprüfen – Laufrad blockiert Blockade lösen, reinigen, ggf. Laufrad ersetzen – Motor blockiert Helios Kundendienst kontaktieren Sicherung löst aus – Windungsschluss im Motor Helios Kundendienst kontaktieren – Zuleitung bzw. Anschluss Teile erneuern, ggf. Motor ersetzen beschädigt... - Seite 15 Montage- und Betriebsvorschrift MiniVent M1/150 (Standardmodel) Notizen:...
