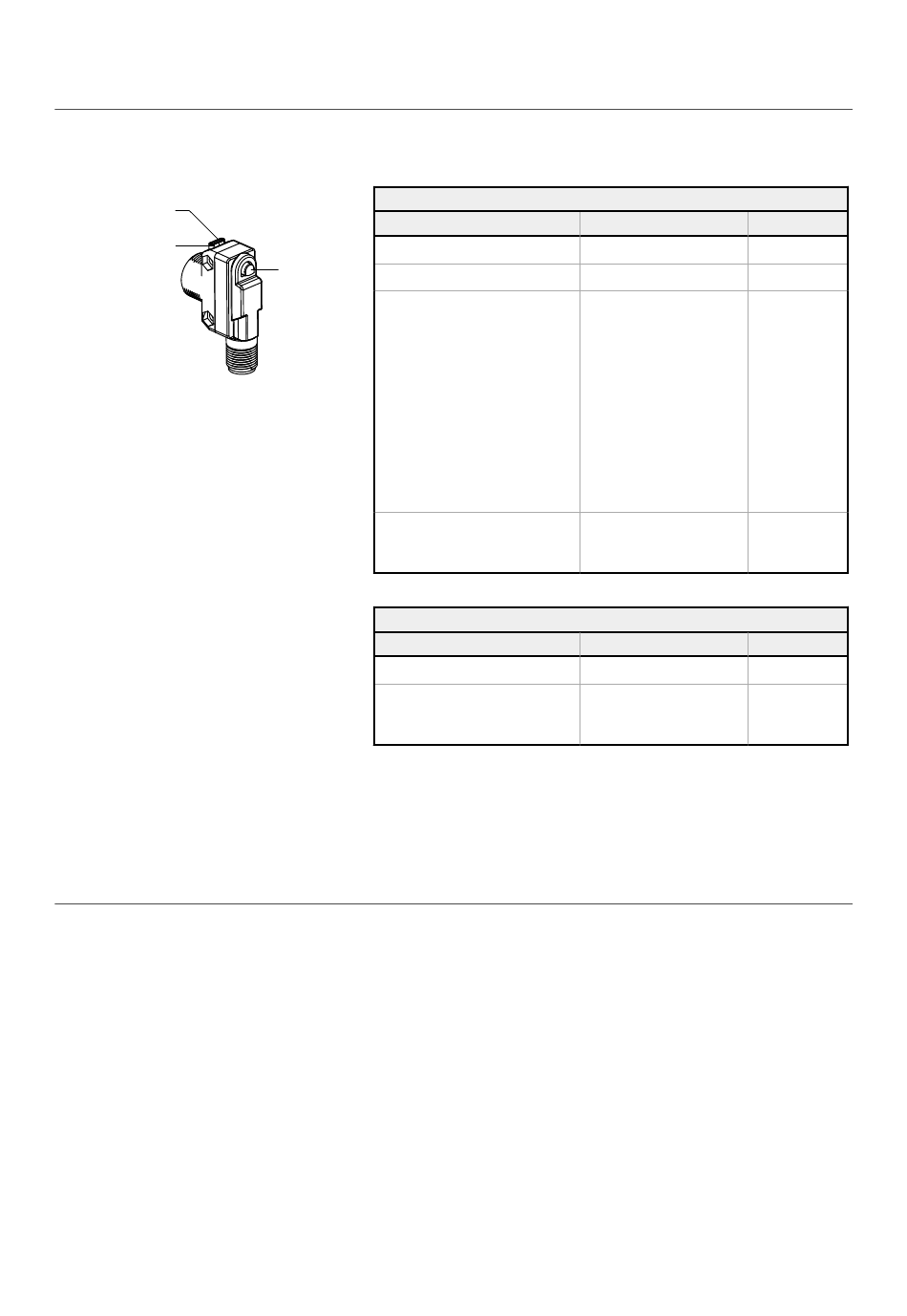

1.2 Übersicht
Der Banner QS18E Sensor ist eine optoelektronischer Hochleistungssensor mit IO-Link und konfigurierbarem Multifunk-
tionseingang/-ausgang. Bei Einweglichtschranken-Modellen verfügt der Empfänger über einen konfigurierbaren Multi-
funktionseingang/-ausgang und der Sender über einen konfigurierbaren Multifunktionseingang.
Gelbe LED
(Ausgangsanzeige)
Grüne LED
(Betriebsspannung)
1.3 Einweglichtschranken-Modelle: unempfindlich ge-
gen Rauschen und Übersprechen
Die optische Synchronisierung zwischen Sender und Empfänger ermöglicht die Unempfindlichkeit gegen Umgebung-
slicht und die Vermeidung von Übersprechen, wie sie bei Einweglichtschrankensensoren sonst nicht üblich ist. Der Sen-
sor ist ausgesprochen unempfindlich gegen die Lichterfassung durch Umgebungslicht von hocheffizienten Lichtquellen
oder von anderen Licht sendenden Industriesensoren. Zusätzlich gibt es drei vom Benutzer auswählbare Frequenzka-
näle (A, B oder C) zur Vermeidung von Übersprechen bei der Montage nebeneinanderliegender Sensoren. Die Werks-
voreinstellung ist Frequenz A.
Empfänger von kompakten Modellen und Einweglichtschranken:
Sensorzustand (RUN-Modus)
Ausgang AUS
Drucktaster
Ausgang AN
Kompakte Modelle
Hinweis: Der Sensor muss für eine
zuverlässige Erfassung erneut kon-
figuriert werden.
Einweglichtschranken-Modelle
Hinweis: Der Sensor muss für eine
zuverlässige Erfassung erneut kon-
figuriert werden.
ODER
Der Sender ist auf hohe Leistung
eingestellt, und der Empfänger ist
gesättigt. Stellen Sie den Sender
auf niedrige Leistung ein.
Hinweis: Drucktaster wurde ges-
perrt.
Einweglichtschranken-Sender
Sensor-Status
Betriebsspannung ein
Hinweis: Drucktaster wurde ges-
perrt.
www.bannerengineering.com
WORLD-BEAM QS18 Expert mit IO-Link
Grüne LED Gelbe LED
EIN AUS
EIN EIN
Blinkend EIN/AUS
Blinkt 4x und leuchtet nach
dem Drücken des Tasters EIN/AUS
wieder konstant.
Grüne LED Gelbe LED
EIN AUS
Blinkt 4x und leuchtet nach
dem Drücken des Tasters AUS
wieder konstant.
5
