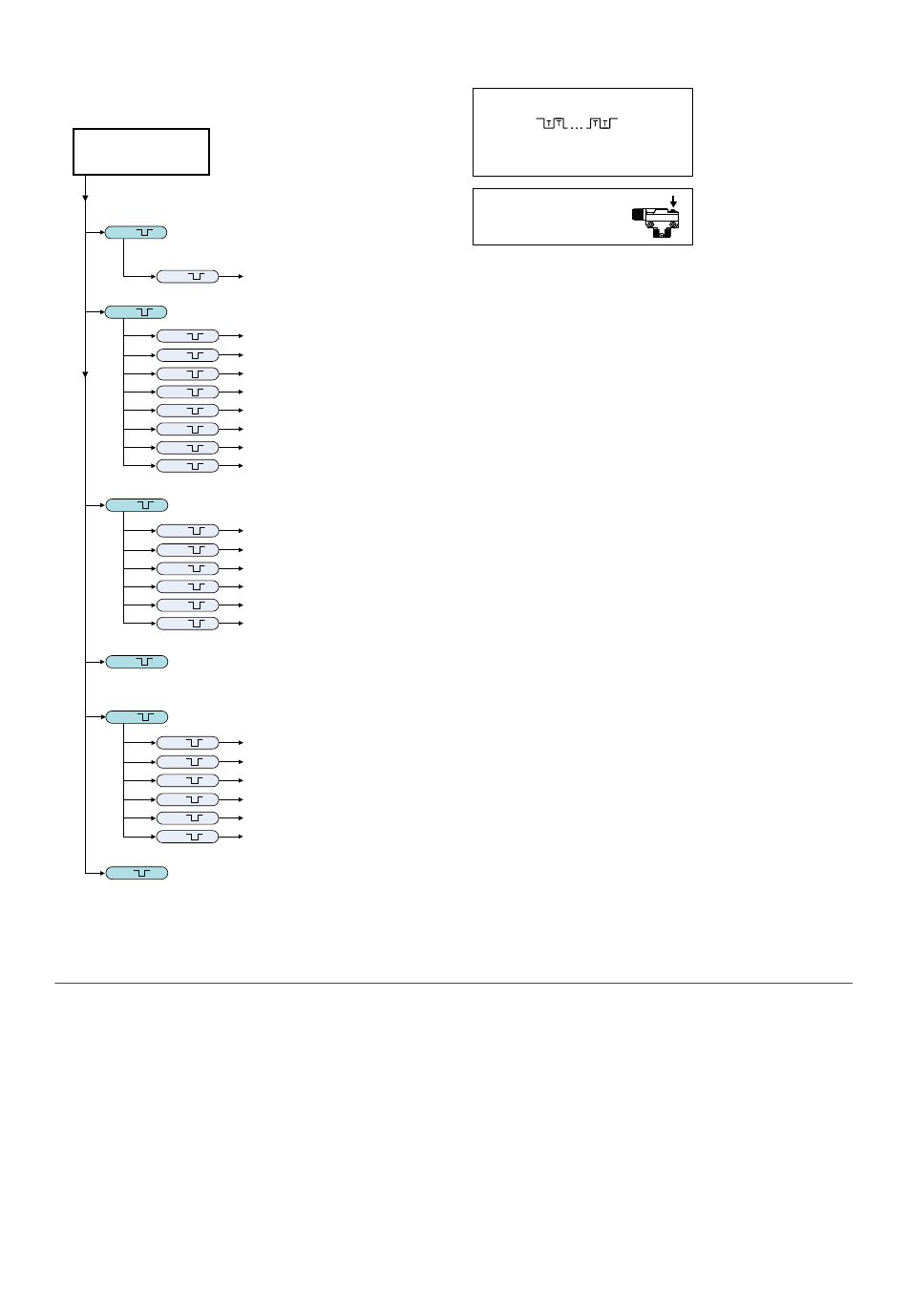

Abbildung 11. Eingabe-Flussdiagramm für Empfänger von Einweglichtschranken-Modellen:
EMPFÄNGER
Drucktaster oder
externe leitung*
Programmier
* Die Konfiguration über die externe Programmierleitung ist standardmäßig
deaktiviert und kann über IO-Link aktiviert werden.
Startet den ausgewählten Teach-Modus und lernt die
1x
erste Objektbedingung ein
(gleiche Funktion wie Gedrückthalten der Teach-Taste für > 2 s)
1x
Grundkonfiguration (grüne und gelbe LED blinken abwechselnd bei 1 Hz)
2x
1x
2x
3x
4x
5x
6x
7x
8x
3x Erweiterte Konfiguration (grüne und gelbe LED blinken gleichzeitig bei 1 Hz)
1x
2x
3x
4x
5x
6x
Umschaltung TEACH-Taste sperren/entsperren (grüne und gelbe LED blinken zusammen 4x, anschließend Blinksignal zur Bestätigung)
4x **
** Nur externe Programmierleitung.
TEACH-Programmierungs-/Einstellungsverfahren auswählen (gelbe LED blinkt bei 1 Hz)
5x
1x
2x
3x
4x
5x
6x
Wiederherstellung der Werkseinstellungen
8x **
** Nur externe Programmierleitung.

3.1 IO-Link-Schnittstelle

IO-Link ist eine Punkt-zu-Punkt-Kommunikationsverbindung zwischen einem Mastergerät und einem Sensor. Für die
Konfiguration der Sensorparameter und die automatische Übertragung von Prozessdaten können Sie IO-Link verwen-
den.
Informationen zum neuesten IO-Link-Protokoll und den Spezifikationen finden Sie auf www.io-link.com.
Jedes IO-Link-Gerät hat eine IODD-Datei (IO Device Description), die Informationen über den Hersteller, die Artikelnum-
mer, die Funktionalität usw. enthält. Diese Informationen können vom Benutzer leicht gelesen und verarbeitet werden.
Jedes Gerät kann sowohl über die IODD als auch über eine interne Geräte-ID eindeutig identifiziert werden. Laden Sie
das IO-Link IODD-Paket für den QS18E von der Website von Banner Engineering herunter:
ing.com.
Ident-Nummern der IODD-Pakete:
• Kompakte Modelle: 199851
• Einweglichtschranken-Sender: 209310
• Einweglichtschranken-Empfänger: 209311
Lernt die zweite Objektbedingung ein (nur statische und dynamische Zweipunkt-TEACH-Programmierung)
Hohe Geschwindigkeit (grüne und gelbe LED blinken zusammen 1x, anschließend Blinksignal zur Bestätigung)
Mit Frequenz A konfigurieren (grüne und gelbe LED blinken zusammen 2x, anschließend Blinksignal zur Bestätigung)
Mit Frequenz B konfigurieren (grüne und gelbe LED blinken zusammen 3x, anschließend Blinksignal zur Bestätigung)
Mit Frequenz C konfigurieren (grüne und gelbe LED blinken zusammen 4x, anschließend Blinksignal zur Bestätigung)
Ausgang für Hellschaltung konfigurieren (grüne und gelbe LED blinken zusammen 5x, anschließend Blinksignal zur Bestätigung)
Ausgang für Dunkelschaltung konfigurieren (grüne und gelbe LED blinken zusammen 6x, anschließend Blinksignal zur Bestätigung)
Konfiguration von Versatz in Prozent: 30 % (grüne und gelbe LED blinken zusammen 7x, anschließend Blinksignal zur Bestätigung)
Konfiguration von
Versatz in Prozent: 50 % (grüne und gelbe LED blinken zusammen 8x, anschließend Blinksignal zur Bestätigung)
Drucktaster entsperrt (grüne und gelbe LED blinken zusammen 1x, anschließend Blinksignal zur Bestätigung) Standard
Drucktaster gesperrt (grüne und gelbe LED blinken zusammen 2x, anschließend Blinksignal zur Bestätigung)
Freigabe
Autom. Ausgleich (grüne und gelbe LED blinken zusammen 3x, anschließend Blinksignal zur Bestätigung)
Deaktivieren
Autom. Ausgleich (grüne und gelbe LED blinken zusammen 4x, anschließend Blinksignal zur Bestätigung) Standard
Aktivieren Ausschaltverzögerung von 30 ms (grüne und gelbe LED blinken zusammen 5x, anschließend Blinksignal zur Bestätigung)
Aktivieren Ausschaltverzögerung von 30 ms (grüne und gelbe LED blinken zusammen 6x, anschließend Blinksignal zur Bestätigung) Standard
Statische Zweipunkt-TEACH-Programmierung auswählen (grüne und gelbe LED blinken zusammen 1x, anschließend Blinksignal zur Bestätigung)
Dynamische TEACH-Programmierung auswählen (grüne und gelbe LED blinken zusammen 2x, anschließend Blinksignal zur Bestätigung)
Messbereichs-Einstellung auswählen (grüne und gelbe LED blinken zusammen 3x, anschließend Blinksignal zur Bestätigung)
Hellschaltung auswählen (grüne und gelbe LED blinken zusammen 4x, anschließend Blinksignal zur Bestätigung)
Dunkelschaltung auswählen (grüne und gelbe LED blinken zusammen 5x, anschließend Blinksignal zur Bestätigung)
Lichtundurchlässigen Modus auswählen (grüne und gelbe LED blinken zusammen 6x, anschließend Blinksignal zur Bestätigung)
(grüne und gelbe LED blinken zusammen 8x, anschließend Blinksignal zur Bestätigung)
