WORLD-BEAM QS18 Expert mit IO-Link

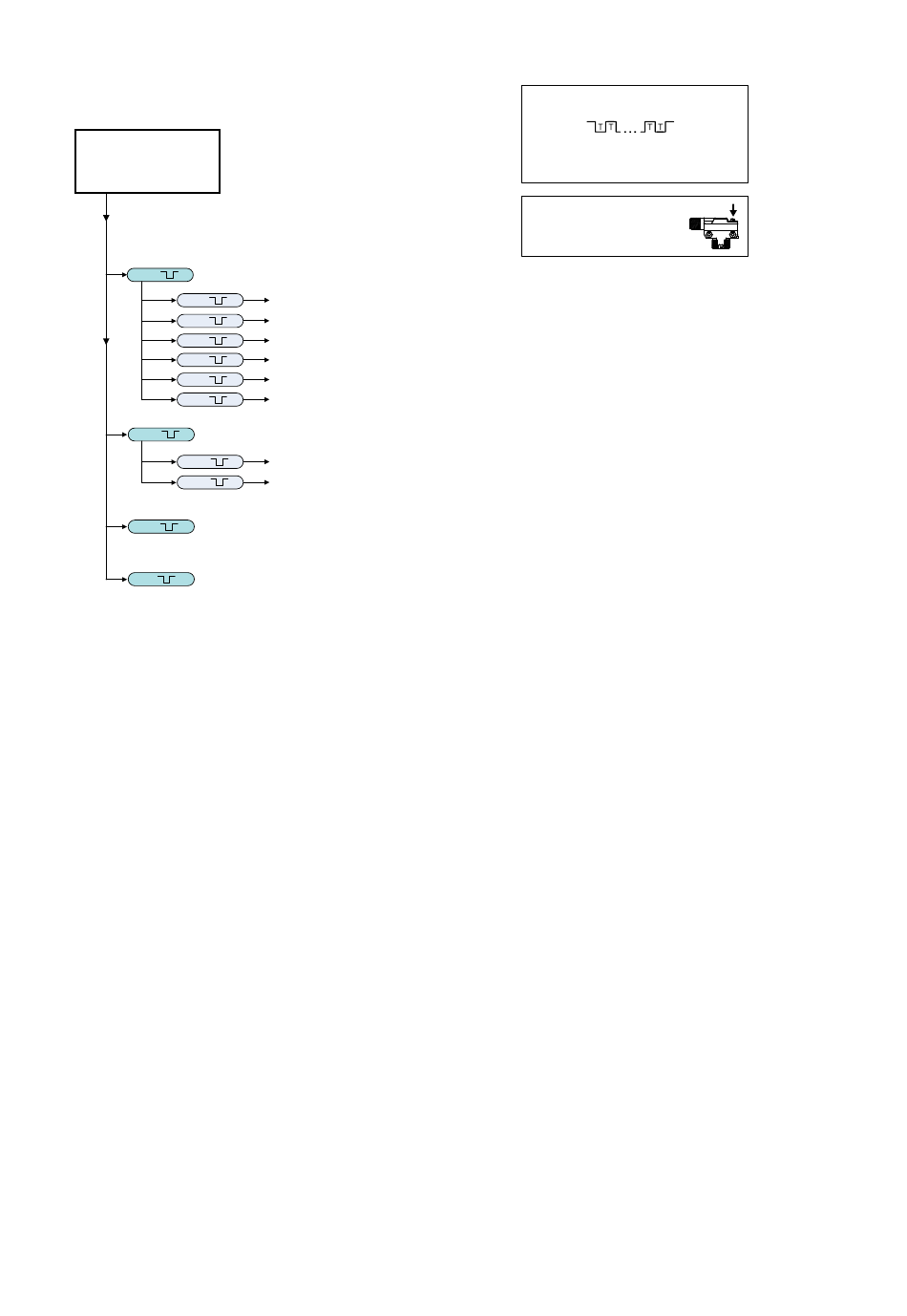

Abbildung 10. Eingabe-Flussdiagramm für Sender von Einweglichtschranken-Modellen:
SENDER
Drucktaster oder
Externe
Programmier leitung*
* Die Konfiguration über die externe Programmierleitung ist standardmäßig
deaktiviert und kann über IO-Link aktiviert werden.
Grundkonfiguration
2x
1x
2x
3x
4x
5x
6x
3x
Erweiterte Konfiguration (grüne und gelbe LED blinken gleichzeitig bei 1 Hz)
1x
2x
Umschaltung TEACH-Taste sperren/entsperren
4x
**
** Nur externe Programmierleitung.
Wiederherstellung der Werkseinstellungen
8x
**
** Nur externe Programmierleitung.
10
(grüne und gelbe LED blinken abwechselnd bei 1 Hz)
Hohe Geschwindigkeit (grüne und gelbe LED blinken zusammen 1x, anschließend Blinksignal zur Bestätigung)
Mit Frequenz A konfigurieren (grüne und gelbe LED blinken zusammen 2x, anschließend Blinksignal zur Bestätigung)
Mit Frequenz B konfigurieren (grüne und gelbe LED blinken zusammen 3x, anschließend Blinksignal zur Bestätigung)
Mit Frequenz C konfigurieren (grüne und gelbe LED blinken zusammen 4x, anschließend Blinksignal zur Bestätigung)
Mit hoher Leistung konfigurieren (grüne und gelbe LED blinken zusammen 5x, anschließend Blinksignal zur Bestätigung)
Mit niedriger Leistung konfigurieren (grüne und gelbe LED blinken zusammen 6x, anschließend Blinksignal zur Bestätigung)
Drucktaster entsperrt (grüne und gelbe LED blinken zusammen 1x, anschließend Blinksignal zur Bestätigung) Standard
Drucktaster gesperrt (grüne und gelbe LED blinken zusammen 2x, anschließend Blinksignal zur Bestätigung)
(grüne und gelbe LED blinken zusammen 4x, anschließend Blinksignal zur Bestätigung)
(grüne und gelbe LED blinken zusammen 8x, anschließend Blinksignal zur Bestätigung)
www.bannerengineering.com
Zeitintervall zwischen Impulsen
für externe Programmierleitung
40 ms < T < 800 ms
TZeitintervall zwischen Impulsgruppen > 800 ms
(Weißer Leiter ist externe Programmierleitung)
Drucktastereingang
Halten ist > 2 s und < 4 s
Klicken ist > 40 ms und < 800 ms
Standard
Standard
