KOMPAKTE MODELLE
Drucktaster oder
externe Programmier
leitung *
* Die Konfiguration über die externe Programmierleitung ist
standardmäßig deaktiviert und kann über IO-Link aktiviert werden.
Startet den ausgewählten Teach-Modus und lernt
1x
die erste Objektbedingung ein
(gleiche Funktion wie Gedrückthalten der Teach-Taste für > 2 s)
1x
Grundkonfiguration (grüne und gelbe LED blinken abwechselnd bei 1 Hz)
2x
1x
2x
3x
4x
5x
Erweiterte Konfiguration (grüne und gelbe LED blinken gleichzeitig bei 1 Hz)
3x
1x
2x
3x
4x
5x
6x
4x Umschaltung TEACH-Taste sperren/entsperren (grüne und gelbe LED blinken 4x, anschließend Blinksignal zur Bestätigung)
**
** Nur externe Programmierleitung.
5x
TEACH-Programmierungs-/Einstellungsverfahren auswählen (gelbe LED blinkt bei 1 Hz)
1x
2x
3x
4x
5x
Wiederherstellung der Werkseinstellungen
8x **
** Nur externe Programmierleitung. Bei Verwendung des Drucktasters wird der Sensor nicht auf die Werkseinstellungen zurückgesetzt.
Hinweis: Bevor ein neues TEACH-Programmierungs-/Einstellungsverfahren wirksam wird, ist eine erneute Konfiguration erforderlich.

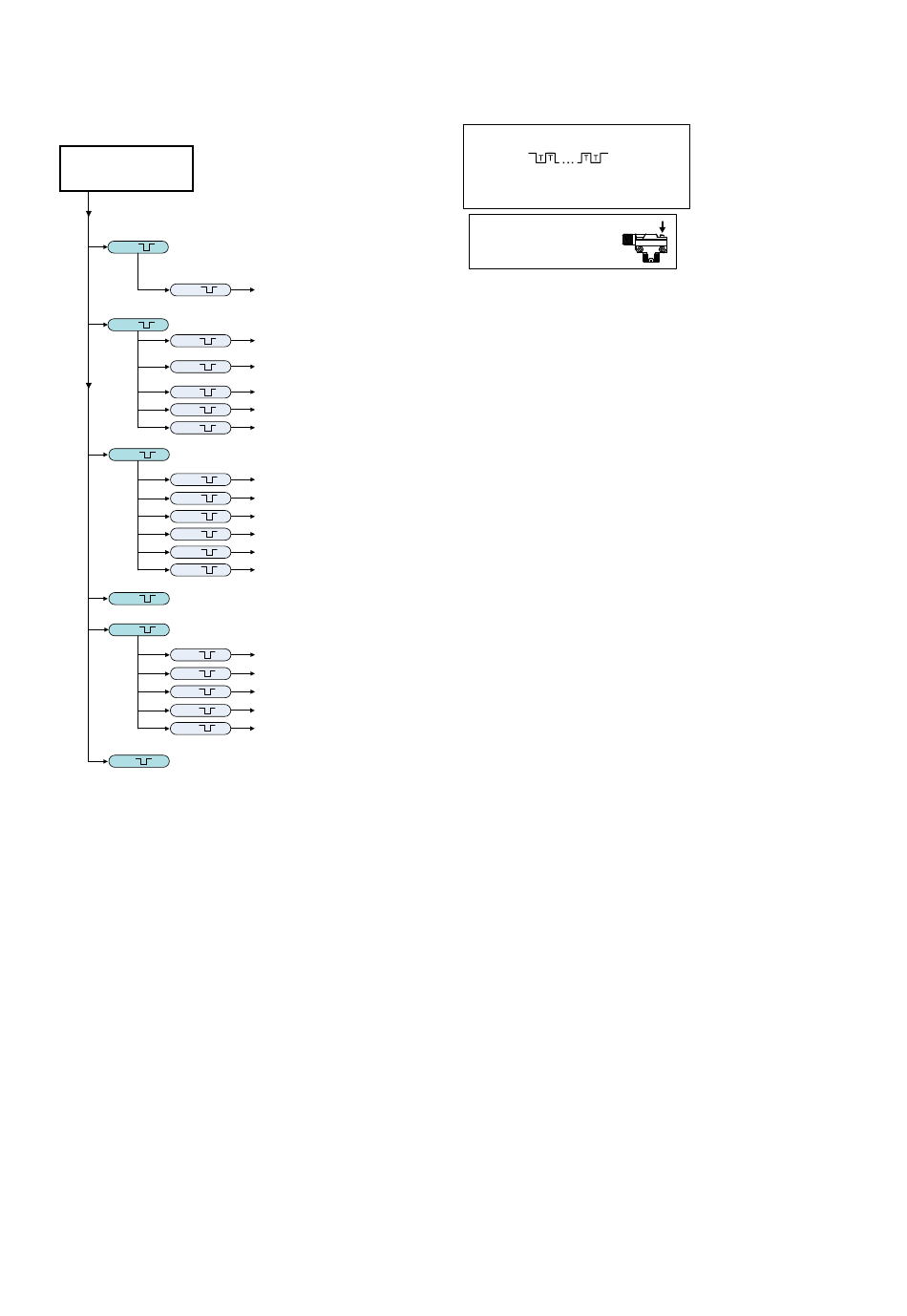

Abbildung 9. Eingabe-Flussdiagramm für Kompakte Modelle
Lernt die zweite Objektbedingung ein (nur statische und dynamische 2-Punkt-TEACH-Programmierung)
Ausgang für Hellschaltung konfigurieren (grüne und gelbe LED blinken 1x, anschließend Blinksignal zur Bestätigung)
Standard bei D-, DV-, CV- und FP-Modellen
Ausgang für Dunkelschaltung konfigurieren (grüne und gelbe LED blinken 2x, anschließend Blinksignal zur Bestätigung)
Standard bei LP-Modellen
Konfiguration vonVersatz in Prozent: 10 % (grüne und gelbe LED blinken 3x, anschließend Blinksignal zur Bestätigung)
Konfiguration vonVersatz in Prozent: 30 % (grüne und gelbe LED blinken 4x, anschließend Blinksignal zur Bestätigung)
Konfiguration vonVersatz in Prozent: 50 % (grüne und gelbe LED blinken 5x, anschließend Blinksignal zur Bestätigung)
Drucktaster entsperrt (grüne und gelbe LED blinken 1x, anschließend Blinksignal zur Bestätigung) – Standard
Drucktaster gesperrt (grüne und gelbe LED blinken 2x, anschließend Blinksignal zur Bestätigung)
Freigabe Automatischer Ausgleich (grüne und gelbe LED blinken 3x, anschließend Blinksignal zur Bestätigung)
Deaktivieren Automatischer Ausgleich (grüne und gelbe LED blinken 4x, anschließend Blinksignal zur Bestätigung) –
Ausschaltverzögerung von 30 ms aktiviert (grüne und gelbe LED blinken 5x, anschließend Blinksignal zur Bestätigung)
Ausschaltverzögerung von 30 ms deaktiviert (grüne und gelbe LED blinken 6x, anschließend Blinksignal zur Bestätigung) – Standard
Statische Zweipunkt- TEACH-Programmierung auswählen Standard bei D, DV, CV, und FP Modellen
Dynamische TEACH-Programmierung auswählen
Messbereichs-Einstellung auswählen
Hellschaltung auswählen Standard bei LP Modellen
Dunkelschaltung auswählen
(grüne und gelbe LED blinken 8x, anschließend Blinksignal zur Bestätigung)
www.bannerengineering.com
WORLD-BEAM QS18 Expert mit IO-Link
Zeitintervall zwischen Impulsen (T) über die externe
Programmierleitung
40 ms < T < 800 ms
Zeitintervall zwischen Impulsgruppen > 800 ms
(Weißer Leiter ist externe Programmierleitung)
Drucktastereingang
Halten ist > 2 s und < 4 s
Klicken ist > 40 ms und < 800 ms
Standard
Standard
