Abmessungen - Banner WORLD-BEAM QS18 Expert Bedienungsanleitung

WORLD-BEAM QS18 Expert mit IO-Link
IO-Link-Schnittstelle
Unterstützung des Smart-Sensorprofils: Ja
Baud-Rate: 38.400 Bit/s
Datenverarbeitungsbreiten: 32 Bit Ein, 8 Bit Aus
IODD-Dateien: Enthalten alle Programmieroptionen für Drucktaster
und externe Programmierleitung sowie zusätzliche Funktionen. Wei-
tere Informationen finden Sie im IO-Link-Datenreferenzhandbuch
(Ident-Nr. 209308).
Erforderlicher Überstromschutz
WARNUNG: Die elektrischen Anschlüsse
müssen von qualifizierten Personen unter
Beachtung der örtlichen und nationalen
Gesetze und Vorschriften für elektrische
Anschlüsse verbunden werden.
Überstromschutz ist erforderlich, dieser muss von der Anwendung
des Endprodukts gemäß der angegebenen Tabelle bereitgestellt wer-
den.
Der Überstromschutz kann mit externen Sicherungen oder über ein
Netzteil der Klasse 2 mit Strombegrenzung bereitgestellt werden.
Stromversorgungsdrähte < 24 AWG dürfen nicht verbunden werden.
Weiteren Produktsupport erhalten Sie auf www.bannerengineer-
ing.com.
Stromversorgungs-
drähte (AWG)
20
22
24
26
28
30

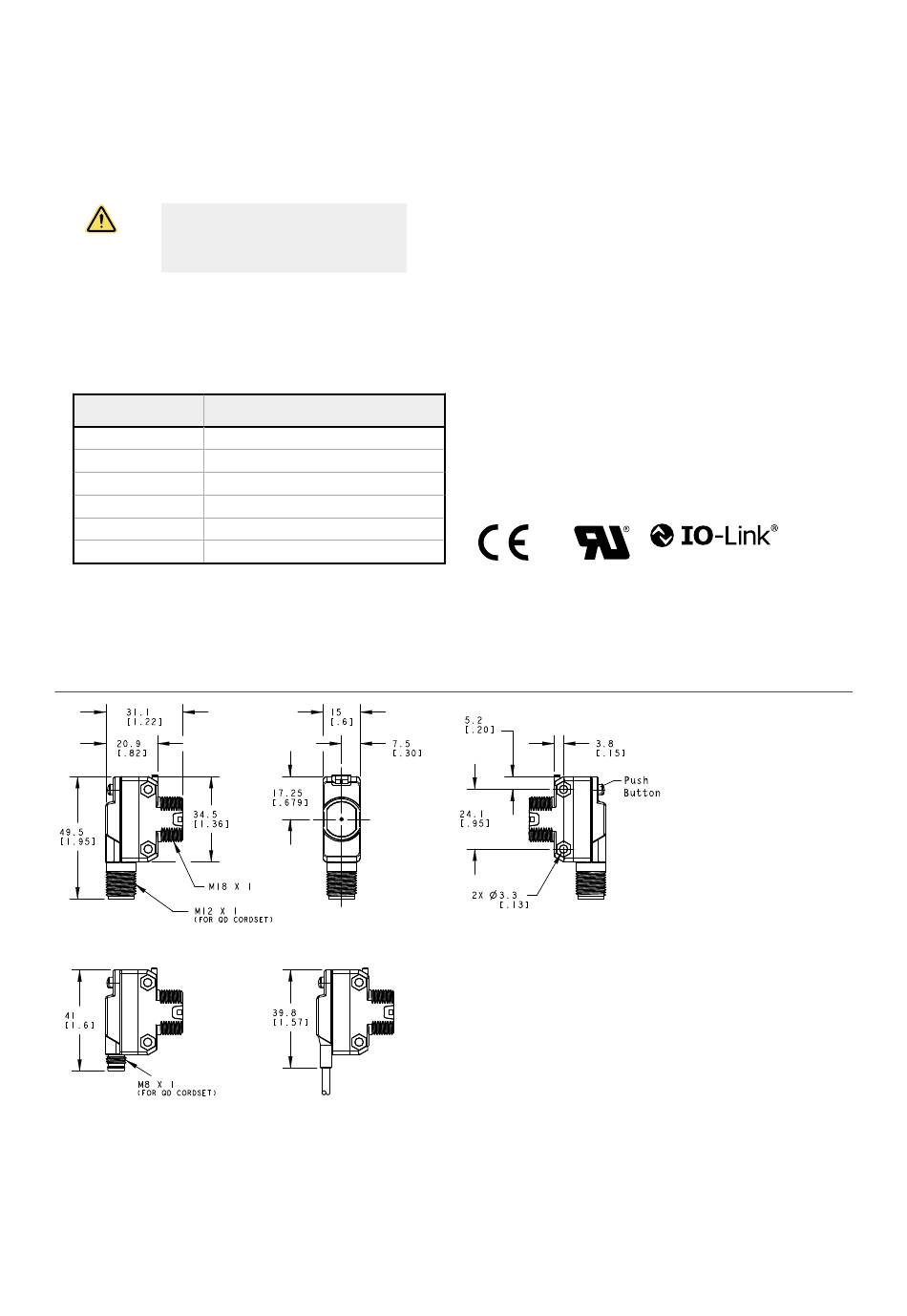

7.3 Abmessungen

Ausführungen mit Euro-Schnellanschluss
Ausführungen mit Pico-Anschluss
22
Erforderlicher Überstromschutz (A)
5,0
3.0
2.0
1.0
0.8
0.5
Ausführungen mit Kabel
www.bannerengineering.com
Bauart
Gehäuse: ABS
Fenster: Cyclo-Olefin-Polymer (PMMA)
Drehmoment bei Montage
Nasenmontage: 18 mm Befestigungsmutter, 20 lbf in (2,3 Nm)
Seitliche Montage: 2 M3-Schrauben, 5 lbf in (0,6 Nm)
Schwingungs- und Stoßfestigkeit
Alle Modelle entsprechen den Anforderungen nach MIL-STD-202G,
Methode 201A (Vibration: 10 Hz bis 60 Hz, 0,06 Zoll (1,52 mm) Dop-
pelamplitude, jeweils 2 Stunden entlang der X-, Y- und Z-Achse). Er-
füllt auch die Anforderungen nach IEC 60947-5-2 (Stoßfestigkeit: 30
G 11 ms Dauer, Sinushalbwelle).
Anschlüsse
PVC-ummanteltes, 4-adriges, konfektionierbares 2 m (6,5 ft) oder 9 m
(30 ft) Kabel oder 4-poliger M12/Euro- oder 4-poliger M8/Pico-Schnel-
lanschluss, entweder integriert oder mit 150 mm (6 Zoll) Anschlusska-
bel, sind erhältlich.
Ausführungen mit Schnellanschlusskupplung erfordern eine passende
Anschlussleitung.
Betriebsbedingungen
–20 °C bis +70 °C (–4 °F bis +158 °F)
95 % bei +50 °C maximale relative Luftfeuchtigkeit (nicht kondensier-
end)
Lagerungstemperatur: –65 °C bis +125 °C (–85 °F bis 257 °F)
Schutzart
IP65 nach IEC, IP67 nach IEC
Anwendungshinweise
Wenn der Drucktaster nicht anzusprechen scheint, sollte die
Drucktaster-Freigabe durchgeführt werden.
Zertifizierungen
