Q4X Edelstahl-Analoglasersensor
Kurzanleitung
CMOS-Analogsensor als Lasergerät der Klasse 1 mit einem Analogausgang. Zum Patent angemeldet.
Diese Anleitung soll Ihnen beim Einrichten und Installieren des Q4X-Analogsensor helfen. Vollständige Informationen zur
Programmierung, Leistung, Fehlerbehebung, zu Abmessungen und Zubehörteilen finden Sie im Bedienungshandbuch unter
http://www.bannerengineering.com. Suchen Sie nach der Ident-Nr. 185624, um das Handbuch anzuzeigen. Die Verwen-
dung dieses Dokuments setzt Kenntnisse der einschlägigen Industriestandards und Praktiken voraus.
WARNUNG: Darf nicht für den Personenschutz verwendet werden
Dieses Gerät darf nicht als Sensor zum Personenschutz eingesetzt werden. Eine Nicht-
beachtung kann schwere Verletzungen oder Tod zur Folge haben. Dieses Gerät verfügt nicht
über die selbstüberwachenden redundanten Schaltungen, die für Personenschutz-Anwendungen erfor-
derlich sind. Ein Sensorausfall oder Defekt kann zu unvorhersehbarem Schaltverhalten des Ausgangs
führen.
Technische Merkmale

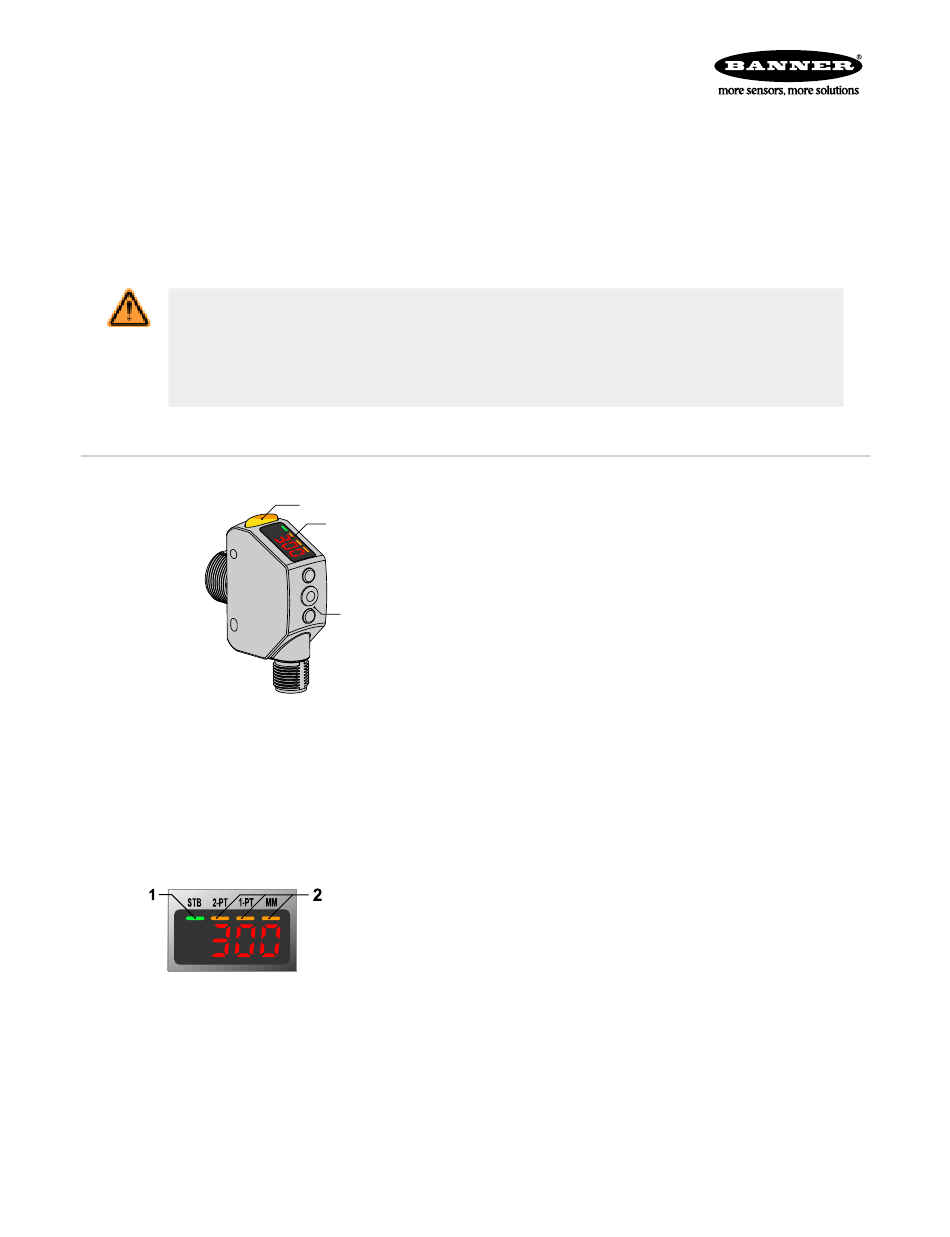

Abbildung 1. Merkmale des Sensors
Display und Anzeigen
Das Display ist eine 4-stellige LED-Anzeige mit 7 Segmenten. Der Hauptbildschirm ist der RUN-Modus-Bildschirm. Darauf
wird die aktuelle Entfernung zum Ziel in Millimetern angezeigt.
Abbildung 2. Display im RUN-Modus
Aus dem Originaldokument übersetzt
185623_DE Rev. C
1
2
3
1. Stabilitätsanzeigen (STB = grün)
2. Anzeigen für aktive TEACH-Programmierung
•
•
3. Anzeigewert-Anzeige (MM = gelb)
2015-8-6
1. Anzeige für Ausgang (gelb)
2. Display
3. Tasten
2-PT = Zweipunkt-TEACH-Programmierung (gelb)
1-PT = Einpunkt-TEACH-Programmierung (gelb)

Werbung

loading

Verwandte Anleitungen für Banner Q4X

Inhaltszusammenfassung für Banner Q4X

  • Seite 1 Kurzanleitung CMOS-Analogsensor als Lasergerät der Klasse 1 mit einem Analogausgang. Zum Patent angemeldet. Diese Anleitung soll Ihnen beim Einrichten und Installieren des Q4X-Analogsensor helfen. Vollständige Informationen zur Programmierung, Leistung, Fehlerbehebung, zu Abmessungen und Zubehörteilen finden Sie im Bedienungshandbuch unter http://www.bannerengineering.com. Suchen Sie nach der Ident-Nr. 185624, um das Handbuch anzuzeigen. Die Verwen- dung dieses Dokuments setzt Kenntnisse der einschlägigen Industriestandards und Praktiken voraus.
  • Seite 2 Q4X Edelstahl-Analoglasersensor Anzeige für Ausgänge Stabilitätsanzeige (STB) • Ein: Angezeigte Entfernung befindet sich innerhalb • Ein: Stabiles Signal innerhalb des angegebenen Er- des programmierten Fensters für den Analogaus- fassungsbereichs gang. • Blinkend: Marginales Signal; das Ziel liegt außerhalb • Aus: Angezeigte Entfernung befindet sich außerhalb der Grenzen des angegebenen Erfassungsbereichs des programmierten Fensters für den Analogaus-...
  • Seite 3 Impulsdauer: 7 µs bis 2 ms Installation Anbringen des Warnetiketts Das Warnetikett muss auf Q4X-Sensoren angebracht werden, die in den USA verwendet werden. ANMERKUNG: Bringen Sie das Etikett auf dem Kabel an einer Stelle an, die möglichst wenig chemischen Be- lastungen ausgesetzt ist.
  • Seite 4 Q4X Edelstahl-Analoglasersensor (Optimal) Horizontale Vertikale Richtig Falsch Ausrichtung Ausrichtung Abbildung 7. Ausrichtung nach einem Höhenunterschied Abbildung 8. Ausrichtung nach einem Farb- oder Glanzunterschied Sensormontage 1. Falls eine Halterung benötigt wird, montieren Sie den Sensor auf der Halterung. 2. Montieren Sie den Sensor (bzw. den Sensor mit Halterung) auf der Maschine bzw. dem Gerät am gewünschten Ort.
  • Seite 5 Q4X Edelstahl-Analoglasersensor Zusätzlich zur Programmierung des Sensors können Sie über den externen Programmiereingang auch Tasten deaktivieren, um unbefugte oder versehentliche Änderungen der Programmierung zu verhindern. Dies dient der Sicherheit. Im Bedie- nungshandbuch, Ident-Nr. 185624 finden Sie weitere Informationen. Setup-Modus 1. Greifen Sie über den RUN-Modus auf den Setup-Modus und auf das Sensormenü zu, indem Sie MODE mehr als 2 Sekunden lang drücken.
  • Seite 6 Q4X Edelstahl-Analoglasersensor Oberes Menü Untermenüs Auswahl des TEACH-Prozesses Zweipunkt-TEACH-Programmierung Standardeinstellung) Einpunkt-TEACH-Programmierung Ausgangsmessungsrate Ausgangsmessungsrate von 0,3 ms festlegen Ausgangsmessungsrate von 0,5 ms festlegen Ausgangsmessungsrate von 1,0 ms festlegen Ausgangsmessungsrate von 2,5 ms festlegen Ausgangsmessungsrate von 5,0 ms festlegen Mittelwertbildung Durchschnittlich 1 Messung für Analogausgang Durchschnittlich 2 Messungen für Analogausgang...
  • Seite 7 Q4X Edelstahl-Analoglasersensor Allgemeine Hinweise zur TEACH-Programmierung Beachten Sie bei der Programmierung des Q4X-Sensors die folgenden Anweisungen. Die Anweisungen auf der Sensoran- zeige richten sich jeweils nach der Art der ausgewählten TEACH-Programmierung. Die Zweipunkt-TEACH-Programmierung ist der Standard-TEACH-Programmiermodus. 1. Drücken Sie die Taste TEACH und halten Sie sie länger als 2 Sekunden gedrückt, um den ausgewählten TEACH- Modus zu starten.
  • Seite 8 Ausgangsleistung (Nennwert) Weitere Informationen finden Sie im Bedienungshandbuch. Analogspannungsausgänge (Typen Q4X..U): 2,5 kΩ Mindestlastwider- stand Einschaltverzögerung Analogstromausgänge (Typen Q4X..I): Max. Lastwiderstand 1 kΩ bei < 750 ms 24 V; max. Lastwiderstand = [(Vcc – 4,5)/0,02 Ω] Unempfindlichkeit gegen Umgebungslicht Externer Programmiereingang >...
  • Seite 9 Q4X Edelstahl-Analoglasersensor Erforderlicher Überstromschutz Zertifizierungen WARNUNG: Die elektrischen Anschlüsse müssen von qualifizierten Personen unter Beachtung der örtlichen und nationalen Ge- setze und Vorschriften für elektrische Ans- Netzteil der Klasse 2 Industrial Control chlüsse verbunden werden. Equipment Schutzart gemäß UL: Typ 1 3TJJ Überstromschutz ist erforderlich, dieser muss von der Anwendung des...
  • Seite 10 Q4X Edelstahl-Analoglasersensor Wiederholgenauigkeit (90 % bis 6 % Reflexionsvermögen) 0,35 Mittelwertbildung = 1 Mittelwertbildung = 512 0,30 Mittelwertbildung = 1 0,25 Mittelwertbildung = 512 0,20 0,15 0,10 0,075 0,05 ENTFERNUNG (mm) ENTFERNUNG (mm) Abbildung 12. 100-m-Ausführungen Abbildung 13. 300-m-Ausführungen Temperaturauswirkungen...
