A-GAGE EZ-ARRAY mit IO-Link v1.1
2 Übersicht
Der messende Lichtvorhang A-GAGE
Produkten im laufenden Betrieb, die Kantenführung und Mittenführung, die Durchhangkontrolle, die Locherkennung, Tei-
lezählung und ähnliche Anwendungen.
Sender und Empfänger sind mit Lichtvorhängen von 150 bis 2400 mm Länge erhältlich. Der Sender hat eine Reihe mit
Infrarot-Leuchtdioden (LEDs) in Abständen von 5 mm; ihr Licht wird gebündelt und zum Empfänger gelenkt, der dem
Sender gegenüber liegt und mit Fotodioden im selben Abstand von 5 mm bestückt ist. Das Licht von jeder Sender-LED
wird von der entsprechenden Empfänger-Fotodiode erfasst.
Dieser innovative Lichtvorhang kann je nach eingestellter Scan-Methode lichtundurchlässige zylindrische Objekte ab
5 mm Durchmesser erfassen oder Objektkanten innerhalb von 2,5 mm (
reichweite beträgt 400 mm bis 4 m bei den Standardmodellen und 30 mm bis 1500 mm bei den Modellen mit geringer
Reichweite und schwachem Kontrast.
Modelle mit geringer Reichweite und schwachem Kontrast sind für Anwendungen erhältlich, die einen kürzeren Abstand
zwischen Sender und Empfänger erfordern oder bei denen die Erkennung und Profilierung von lichtdurchlässigen Ob-
jekten erforderlich ist. Die Erkennung von Glas oder anderen transparenten Objekten ist mit diesem System möglich.
Dank seiner zweiteiligen Konstruktion ist der EZ-ARRAY wirtschaftlich und einfach in der Anwendung. Die Kontroller-
Funktionalität ist in das Empfängergehäuse integriert. Sie kann mit dem sechsstufigen DIP-Schalter auf der Frontseite
des Empfängers (der Benutzeroberfläche des Empfängers) für viele einfache Anwendungen konfiguriert werden.Die IO-
Link-Kommunikationsschnittstelle bietet die Möglichkeit für eine erweiterte Steuerung und Überwachung. Siehe
Informationen auf Seite 24.
Die Gehäuse von Sender und Empfänger können seitlich oder mit den beiliegenden Endkappen-Montagewinkeln an den
Sensorenden montiert werden; längere Ausführungen enthalten außerdem einen Stützwinkel. (Siehe
ers und Empfängers auf Seite 16.)
Die Synchronisation der Strahlen erfolgt über die 8-adrigen Anschlusskabel. Einzelne LEDs und ein dreistelliges Diag-
nose-Display am Empfänger bieten kontinuierliche Informationen zu Erfassungsstatus und Diagnose. Die umfassenden
Daten werden über eine Kombination aus vier Ausgängen an ein Prozesssteuergerät übermittelt: zwei Analogausgänge
und zwei Schaltausgänge (Schaltausgang 1 ist ein IO-Link-Ausgang). Der IO-Link-Ausgang bietet einen Schaltausgang
(SIO-Modus) oder eine Kommunikationsschnittstelle (IO-Link-Modus).

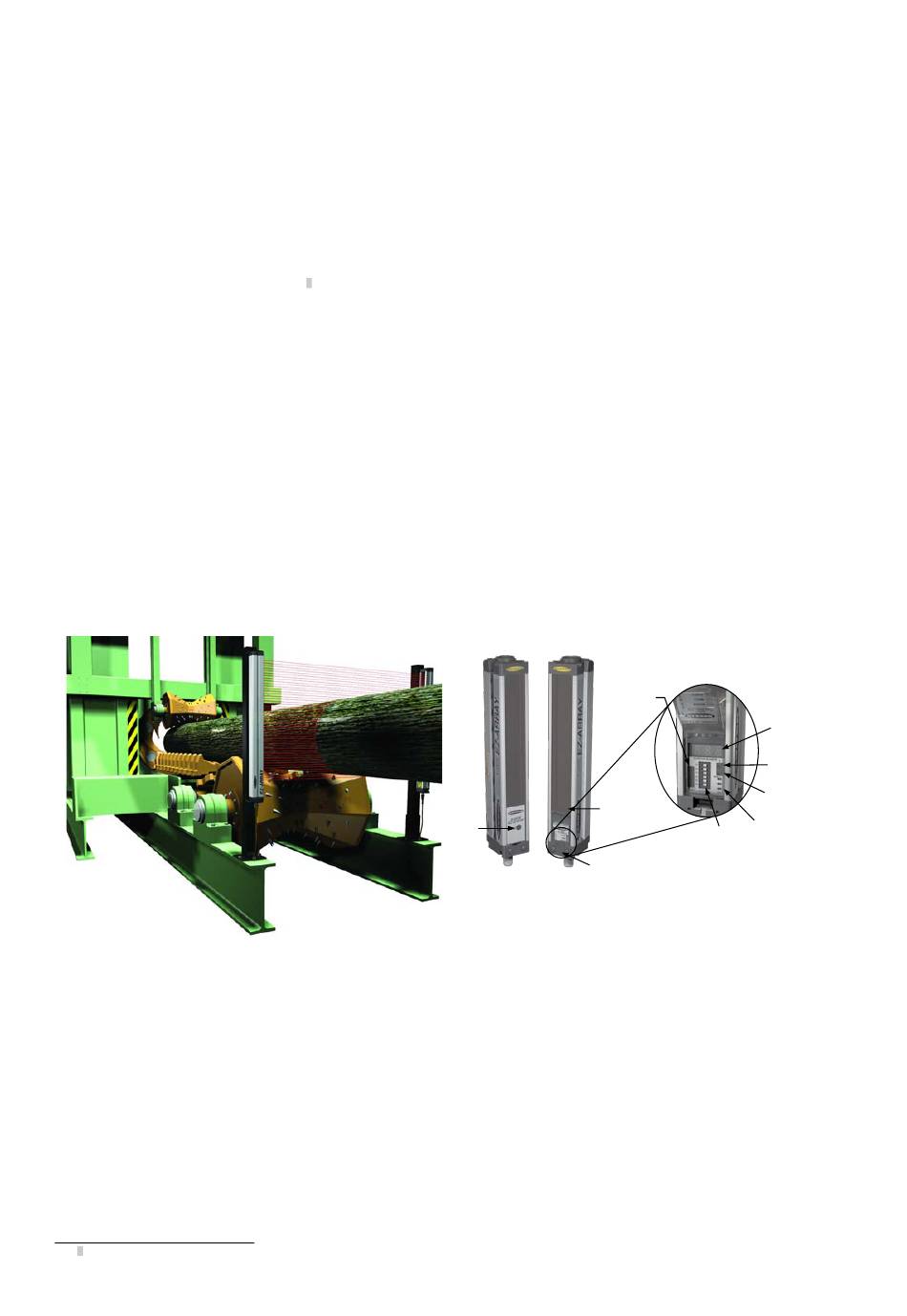

Abbildung 1. Anwendung
Integrierte Funktionen tragen zur Anwenderfreundlichkeit des EZ-ARRAY bei. Viele Funktionen sind entweder über die
bedienerfreundliche Empfänger-Benutzeroberfläche oder die innovative IO-Link v1.1-Schnittstelle verfügbar.
Diagnose-Programmierung und gut sichtbare Anzeigen am Empfänger erleichtern die physische Ausrichtung und die
Fehlerbehebung; über die IO-Link v1.1-Schnittstelle sind erweiterte Diagnosefunktionen verfügbar.
Der Ausrichtungs-/Ausblendungs-Taster (
22) passt automatisch die Funktionsreserve jedes einzelnen Strahls für eine zuverlässige Objekterfassung im gesamten
Lichtvorhang an. Diese Routine braucht nicht wieder ausgeführt zu werden, solange die Anwendung nicht geändert oder
der Sender und/oder der Empfänger nicht bewegt werden.
Die konfigurierbare Strahlausblendung blendet Maschinenkomponenten und Vorrichtungen aus, die im Lichtvorhang blei-
ben oder ihn passieren müssen. Die Ausblendung kann über die Empfänger-Benutzeroberfläche, die Programmierleitung
oder die IO-Link v1.1-Schnittstelle eingestellt werden.
1
Wenden Sie sich für Auskünfte über Modelle mit geringer Reichweite und schwachem Kontrast an das Werk.
4
® ™
EZ-ARRAY ist ideal für Anwendungen wie Größen- und Profilerfassung von
1
Betrieb EIN
LED
Ausrichtungs-/Ausblendungs-Taster (elektronische Ausrichtung)
www.bannerengineering.com
Scan-Methode auf Seite 13). Die Erfassungs-
Abbildung 2. Sender und Empfänger
Sender Empfänger
Unter der schwenkbaren Abdeckplatte:
Zonenanzeigen
Strahl 1
(am nächsten beim
Disp lay)
Aufschraubbare Sicherheitsplatte beschränkt den
Zugang zum DIP-Schalter und zu den Drucktastern
Weitere
Montage des Send-
Dreistelliges Diagnosedisplay
Ausrichtung/Ausblendung
Drucktaster
Funktionsreserve
(Empfindlichkeitsanpassung)
Drucktaster
LEDs für Status, Kommunikation aktiv
und Kommunikationsfehler
6 Stellungen
Konfiguration
DIP-Schalter
auf Seite
