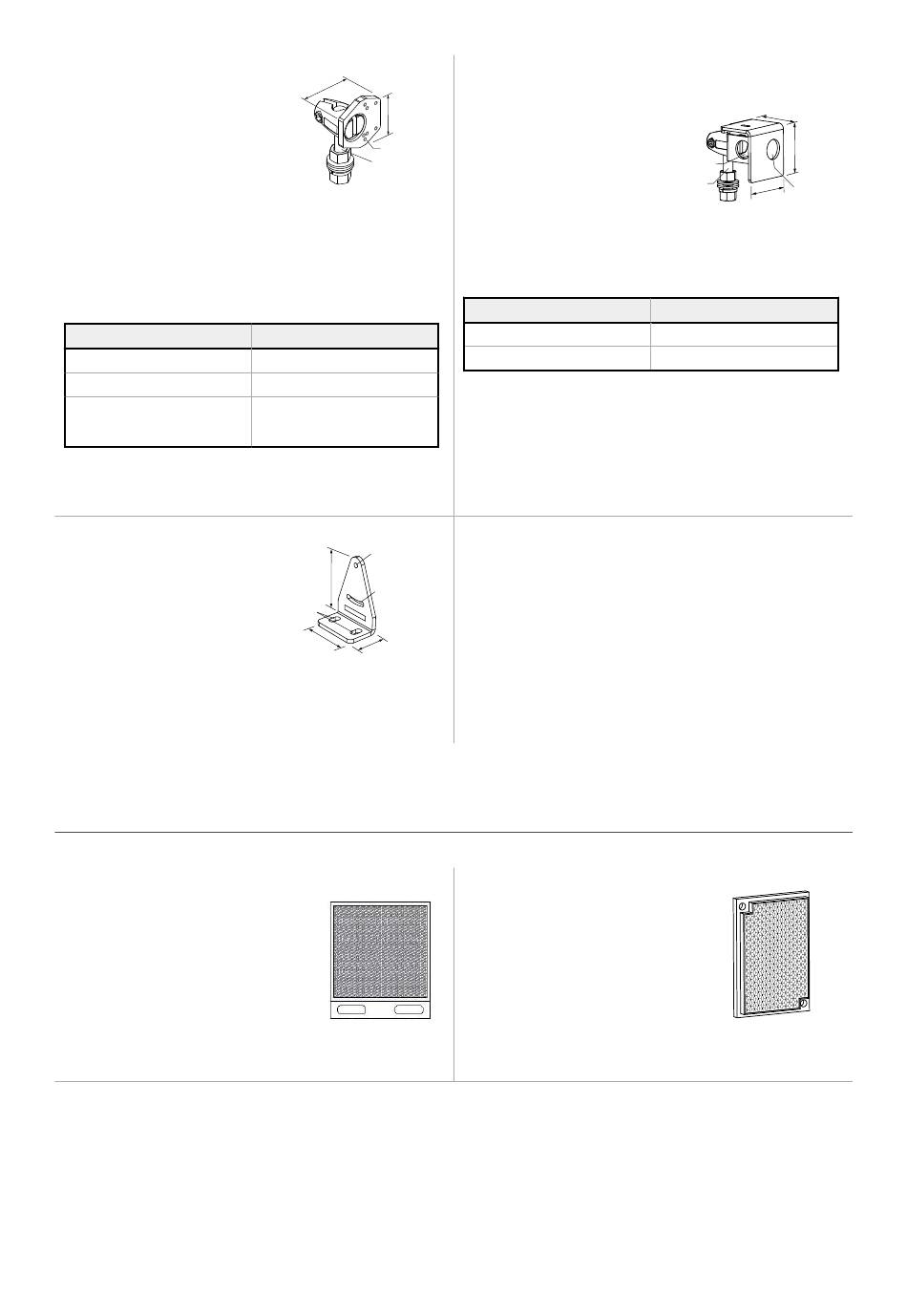

Reflektoren - Banner WORLD-BEAM QS18 Expert Bedienungsanleitung

SMBQ4X..
• Drehwinkel mit Kipp-
und Schwenkbewegung
zur präzisen Einstellung
• Einfache Sensormont-
age auf T-Schlitzen von
stranggepressten
Schienen
• Schraubengrößen in
metrischen Maßen und
in Zoll erhältlich
• Seitenmontage einiger
Sensoren mit den im
Lieferumfang des Sen-
sors enthaltenen 3-mm-
Schrauben
B = 7 × M3 × 0,5
Typenbezeichnung
SMBQ4XFA
SMBQ4XFAM10
SMBQ4XFAM12
SMB312S
• Edelstahl-Montagewin-
kel, zweiachsig verstell-
bar, für Seitenmontage
A = 4,3 × 7,5, B = Durchm. 3, C = 3 × 15,3

8.3 Reflektoren

Zur Verwendung mit kompakten LP-Modellen.
BRT-51X51BM
• Quadratisches Acryl-Objekt
• Reflexionsfaktor: 1,5
• Temperatur: –20 °C bis +50 °C (–
4 °F bis +122 °F)
• Mikroprisma-Geometrie
• Montagewinkel optional erhältlich
• Größe ca.: 51 mm x 51 mm
40
43
B
A
Schraubengewinde
3/8 – 16 × 2¼ in
M10 - 1.5 × 50
n. z.; ohne Schraube. Wird dir-
ekt an 12-mm-Stangen (½")
montiert
B
46
C
A
32
20
