Einstellungen
10.5.3 Einstellung der Zugfeder am Anlenkgestänge
Alle Typen außer KW 8.82/8

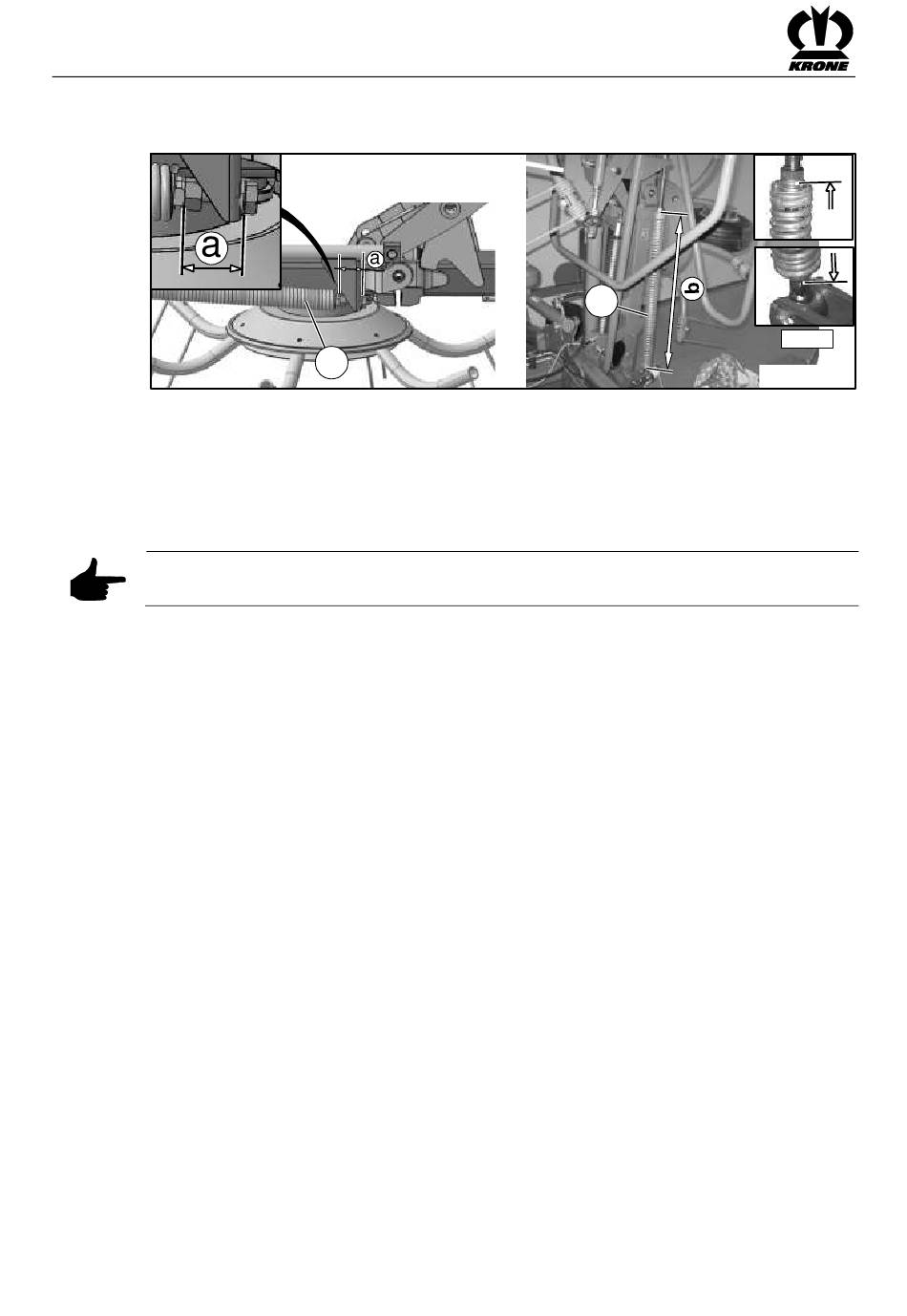

Abb. 41
• Schraube mit Kontermutter (1) montieren und auf Maß:
• a = 75 mm (KW 7.92)
• a = 62 mm (KW 8.82 \ KWT 8.82/8)
voreinstellen.
• Federlänge (b) in Transportstellung ermitteln.
Hinweis
Das Maß "b" genau vom oberen bis zum unteren Ansatz der Feder (2) messen (siehe Detail).
• Feder in Arbeitsstellung anpassen, so dass folgende Werte (b) für die Transportstellung
erreicht werden:
b = 1015 mm (KW 7.92/8)
b = 1100 mm (KW 8.82/8 \ KWT 8.82/8)
70
1
2
Detail
KW8828110
