Mediumzulauf
Mediumablauf
Für zukünftige
Erweiterung
Stutzen für Ablauf-
schlauch
Einschraubgewinde
für Wassersensor
16/35

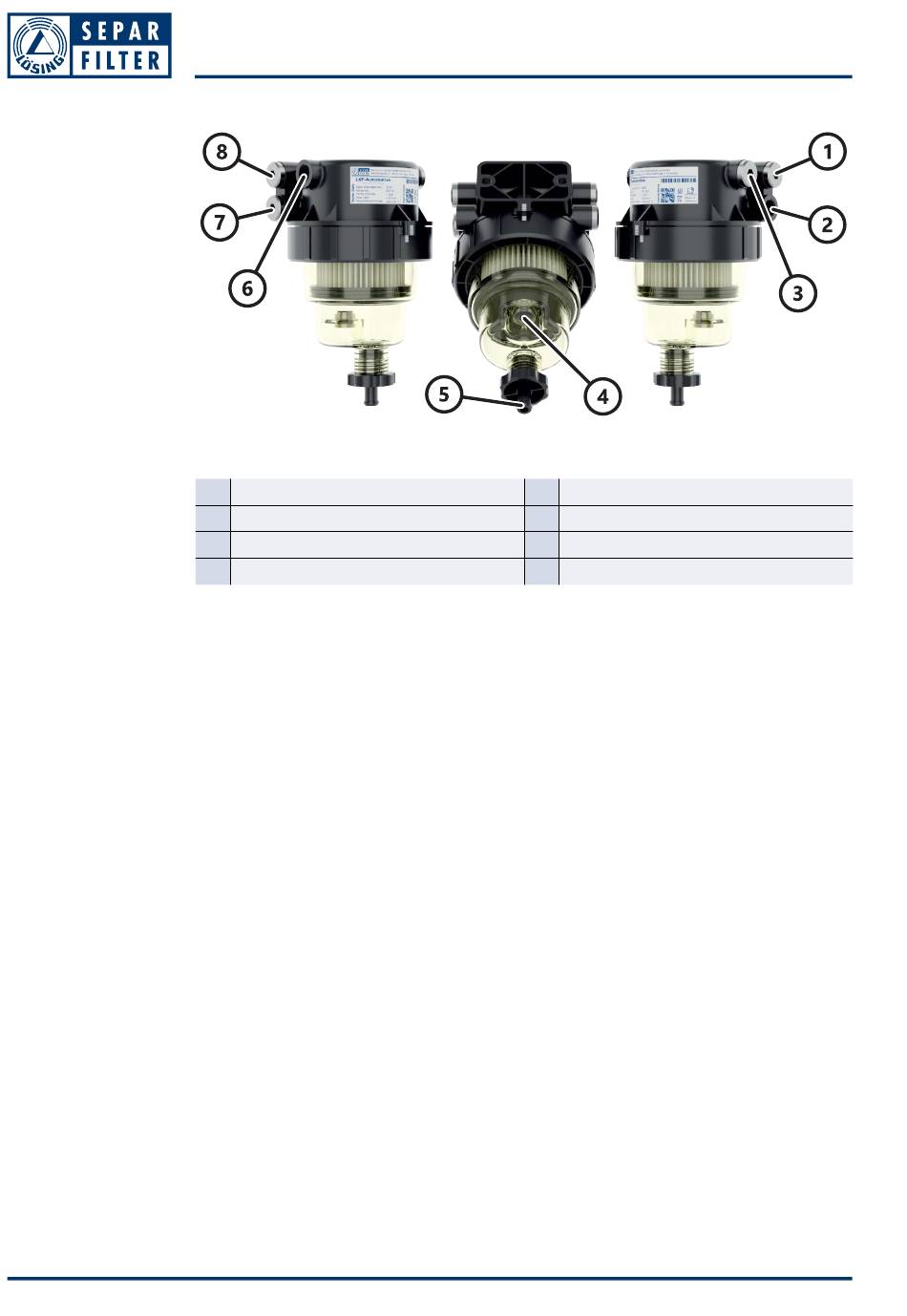

Abbildung 8: Mechanische Anschlüsse
1 Für zukünftige Erweiterung
2 Mediumzulauf rechts
3 Mediumablauf rechts
4 Einschraubgewinde für Wassersensor
Anschluss für die Kraftstoffleitung vom tiefsten Punkt des Tanks.
Anschluss für die Kraftstoffleitung zur Einspritzanlage.
Diese Anschlüsse sind zur zukünftigen Verwendung in erweiterten Applikationen vorgese-
hen.
Zur einfacheren Entwässerung des Filters kann ein für das Medium geeigneter Schlauch
aufgeschoben werden.
In diese Gewindebohrung kann ein als Zubehör erhältlicher Wassersensor eingeschraubt
werden, der durch eine zusätzliche Elektronik ausgewertet werden muss. So kann eine
Meldung generiert werden, wenn der Filter entwässert werden muss.
5 Stutzen für Ablaufschlauch
6 Mediumablauf links
7 Mediumzulauf links
8 Für zukünftige Erweiterung
LKF-Automotive
Installation
D10107-DE-R05
