7.3 Werkzeuge
7.4 Montage
14/35
Drehmomentschlüssel . . . . . . . . . . . . . . . . . . . . SW13
Bohrmaschine
Bohrer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8,5 mm oder 9 mm
Der Filter wird mit zwei Maschinenschrauben befestigt, die in den Montageflansch einge-
schraubt werden.

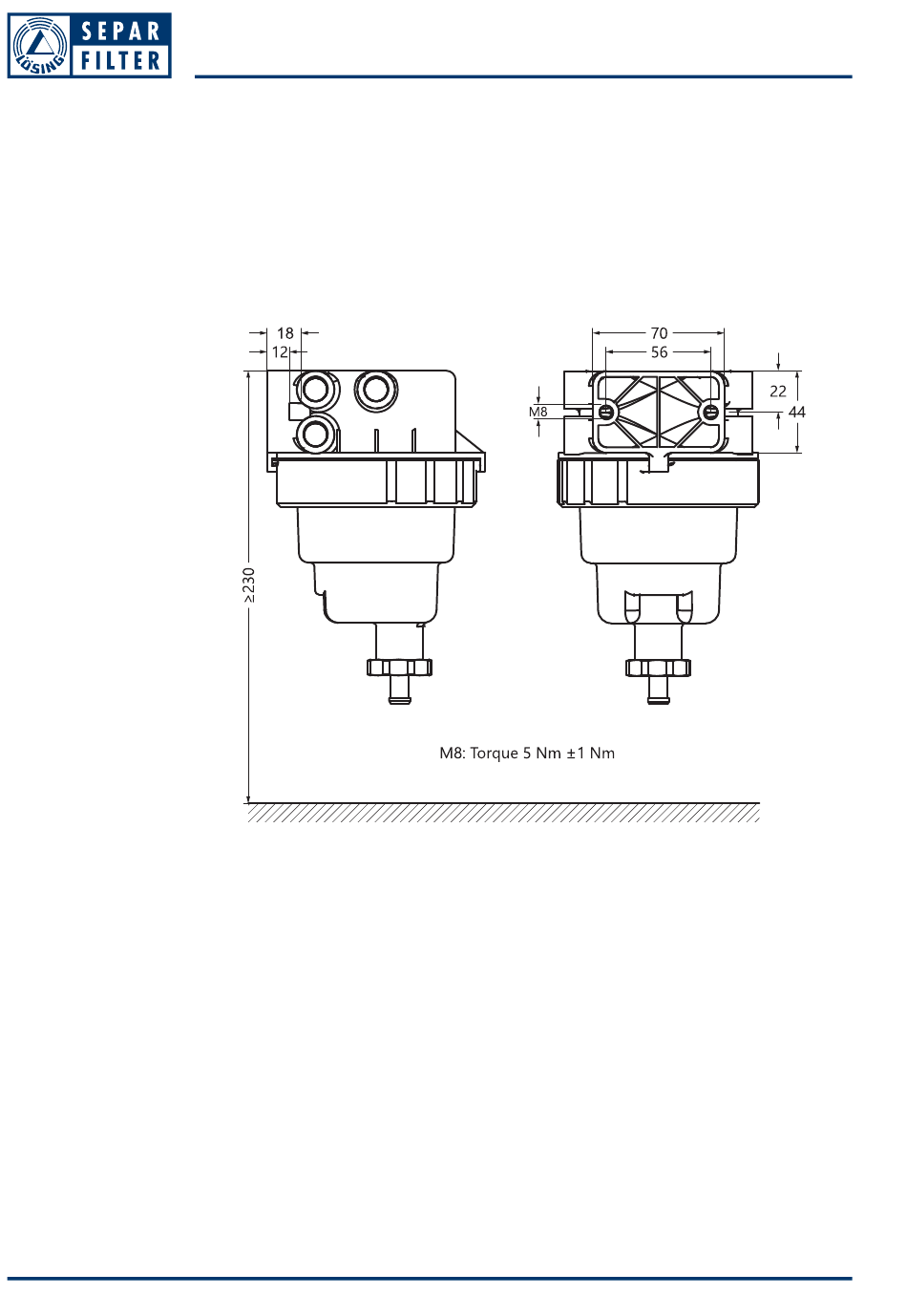

Abbildung 6: Montagemaße
► Der Filter ist unbeschädigt und der Packungsinhalt ist vollständig.
► An der Montagestelle ist eine lichte Höhe von mindestens 230 mm vorhan-
den.
► Der Filter kann so montiert werden, dass unter dem Ablaufstutzen ausrei-
chend Platz zum Anschluss des Ablaufschlauchs bleibt.
► Der Montageflansch steht nicht über die Montagefläche hinaus.
1. Zwei Löcher im korrekten Abstand und zueinander waagerecht bohren.
2. Bohrungen entgraten.
3. Beide Schrauben von der Rückseite der Montagefläche her durchstecken und
handfest in den Montageflansch des Filters eindrehen.
4. Filter so ausrichten, dass seine Mittelachse senkrecht steht.
5. Filter fixieren und beide Schrauben mit dem zulässigen Drehmoment festzie-
hen.
=
Der Filter ist montiert.
LKF-Automotive
Installation
D10107-DE-R05
