Planungshinweise
Falls der Sollwert am Temperaturregler für Schwimmbecken-Tempe-
raturregelung (Zubehör) unterschritten wird, wird über die externe
Erweiterung EA1 (Zubehör) ein Anforderungssignal an die Wärme-
pumpenregelung gesendet. Im Auslieferungszustand haben Raum-
beheizung und Trinkwassererwärmung Vorrang vor der Schwimm-
badwasser-Erwärmung.

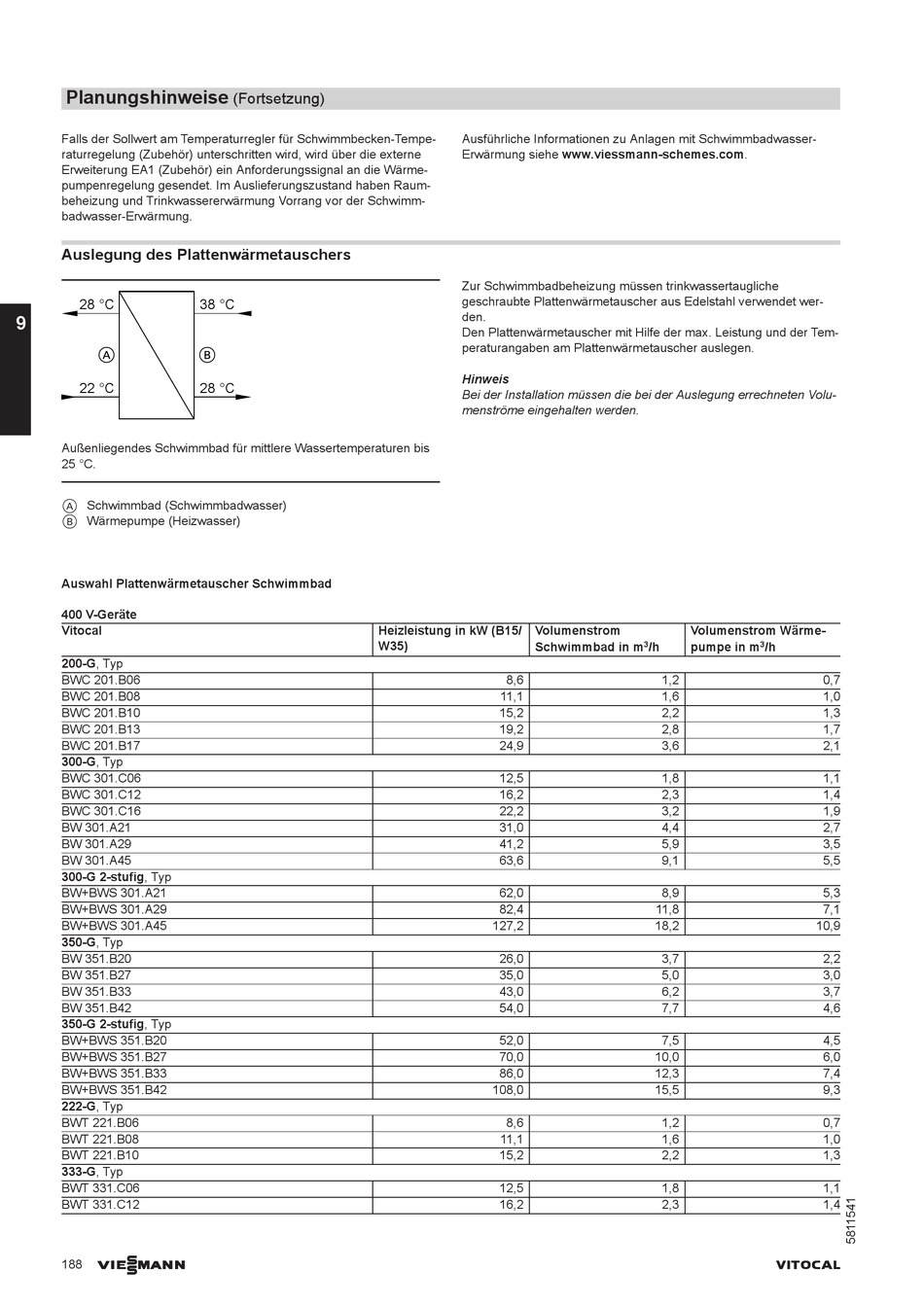

Auslegung des Plattenwärmetauschers
28 °C
9
22 °C
Außenliegendes Schwimmbad für mittlere Wassertemperaturen bis
25 °C.
A Schwimmbad (Schwimmbadwasser)
B Wärmepumpe (Heizwasser)
Auswahl Plattenwärmetauscher Schwimmbad
400 V-Geräte
Vitocal
200-G, Typ
BWC 201.B06
BWC 201.B08
BWC 201.B10
BWC 201.B13
BWC 201.B17
300-G, Typ
BWC 301.C06
BWC 301.C12
BWC 301.C16
BW 301.A21
BW 301.A29
BW 301.A45
300-G 2-stufig, Typ
BW+BWS 301.A21
BW+BWS 301.A29
BW+BWS 301.A45
350-G, Typ
BW 351.B20
BW 351.B27
BW 351.B33
BW 351.B42
350-G 2-stufig, Typ
BW+BWS 351.B20
BW+BWS 351.B27
BW+BWS 351.B33
BW+BWS 351.B42
222-G, Typ
BWT 221.B06
BWT 221.B08
BWT 221.B10
333-G, Typ
BWT 331.C06
BWT 331.C12
VIESMANN
188
(Fortsetzung)
38 °C
28 °C
Ausführliche Informationen zu Anlagen mit Schwimmbadwasser-
Erwärmung siehe www.viessmann-schemes.com.
Zur Schwimmbadbeheizung müssen trinkwassertaugliche
geschraubte Plattenwärmetauscher aus Edelstahl verwendet wer-
den.
Den Plattenwärmetauscher mit Hilfe der max. Leistung und der Tem-
peraturangaben am Plattenwärmetauscher auslegen.
Hinweis
Bei der Installation müssen die bei der Auslegung errechneten Volu-
menströme eingehalten werden.
Heizleistung in kW (B15/
Volumenstrom
W35)
Schwimmbad in m
8,6
11,1
15,2
19,2
24,9
12,5
16,2
22,2
31,0
41,2
63,6
62,0
82,4
127,2
26,0
35,0
43,0
54,0
52,0
70,0
86,0
108,0
8,6
11,1
15,2
12,5
16,2
Volumenstrom Wärme-
3
/h
pumpe in m
3
/h
1,2
1,6
2,2
2,8
3,6
1,8
2,3
3,2
4,4
5,9
9,1
8,9
11,8
18,2
10,9
3,7
5,0
6,2
7,7
7,5
10,0
12,3
15,5
1,2
1,6
2,2
1,8
2,3
VITOCAL
0,7
1,0
1,3
1,7
2,1
1,1
1,4
1,9
2,7
3,5
5,5
5,3
7,1
2,2
3,0
3,7
4,6
4,5
6,0
7,4
9,3
0,7
1,0
1,3
1,1
1,4
