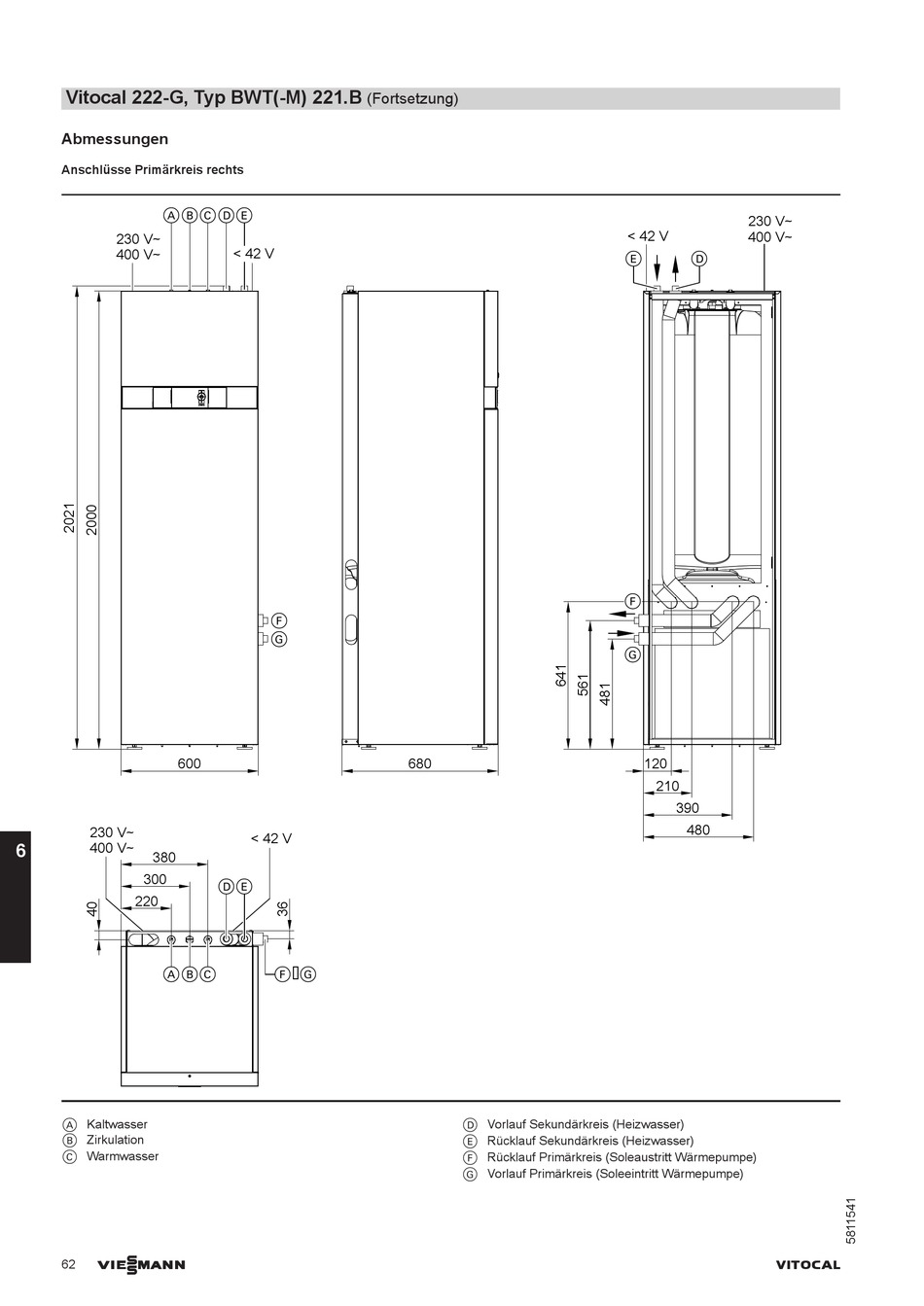

Vitocal 222-G, Typ BWT(-M) 221.B
Abmessungen
Anschlüsse Primärkreis rechts
ABCDE
230 V~
400 V~
600
230 V~
400 V~
6
380
300
220
ABC
A Kaltwasser
B Zirkulation
C Warmwasser
VIESMANN
62
(Fortsetzung)
< 42 V
F
G
< 42 V
DE
F G
680
D Vorlauf Sekundärkreis (Heizwasser)
E Rücklauf Sekundärkreis (Heizwasser)
F Rücklauf Primärkreis (Soleaustritt Wärmepumpe)
G Vorlauf Primärkreis (Soleeintritt Wärmepumpe)
230 V~
< 42 V
400 V~
E
D
F
G
120
210
390
480
VITOCAL
